Тормоз трубопроводы (2-1) (верхняя платформа) — HITACHI ZX180W-AMS

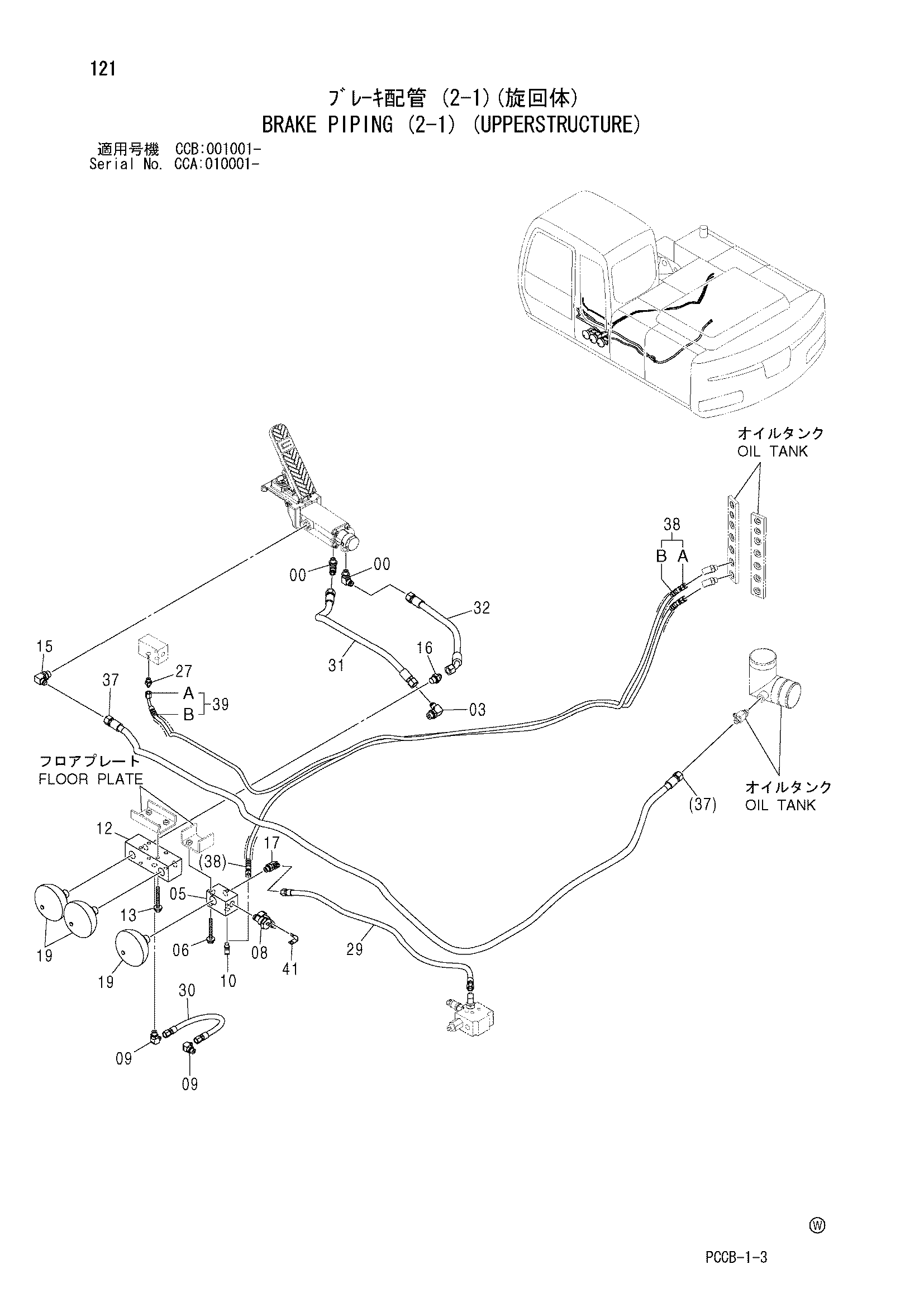

Заводская схема «Тормоз трубопроводы (2-1) (верхняя платформа)» для HITACHI ZX180W-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852334 | Угловой штуцер | 2 |
| 00A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | A852344 | Угловой штуцер | 1 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | 4475645 | Коллектор блок | 1 |
| 06 | J271080 | Болт с шайбой | 2 |
| 06A | J901080 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 08 | 4459498 | Датчик давления | 1 |
| 09 | A852333 | Угловой штуцер | 2 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | A852322 | Угловой штуцер | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4447589 | Блок клапанов | 1 |
| 13 | J271085 | Болт с шайбой | 4 |
| 13A | J901085 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 15 | A852344 | Угловой штуцер | 1 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | A852144 | Адаптер | 1 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | A852333 | Угловой штуцер | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 4459332 | Гидроаккумулятор | 3 |
| 27 | A852122 | Адаптер | 1 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 29 | 4611609 | Шланг (BP) | 1 |
| 30 | 4295828 | Шланг | 1 |
| 31 | 4466518 | Шланг | 1 |
| 32 | 4466512 | Шланг | 1 |
| 37 | 4488334 | Шланг (BT) | 1 |
| 38 | 9232914 | Шланг в сборе | 1 |
| 38A | 4483928 | Шланг(DB) | 1 |
| 38B | 4327293 | Защитный кожух | 3 |
| 39 | 9232915 | Шланг в сборе | 1 |
| 39A | 4600153 | Шланг (DZ) | 1 |
| 39B | 4327293 | Защитный кожух | 3 |
| 41 | 4257159 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180W-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
