Задний трубопроводы (1) — HITACHI ZX180W-AMS

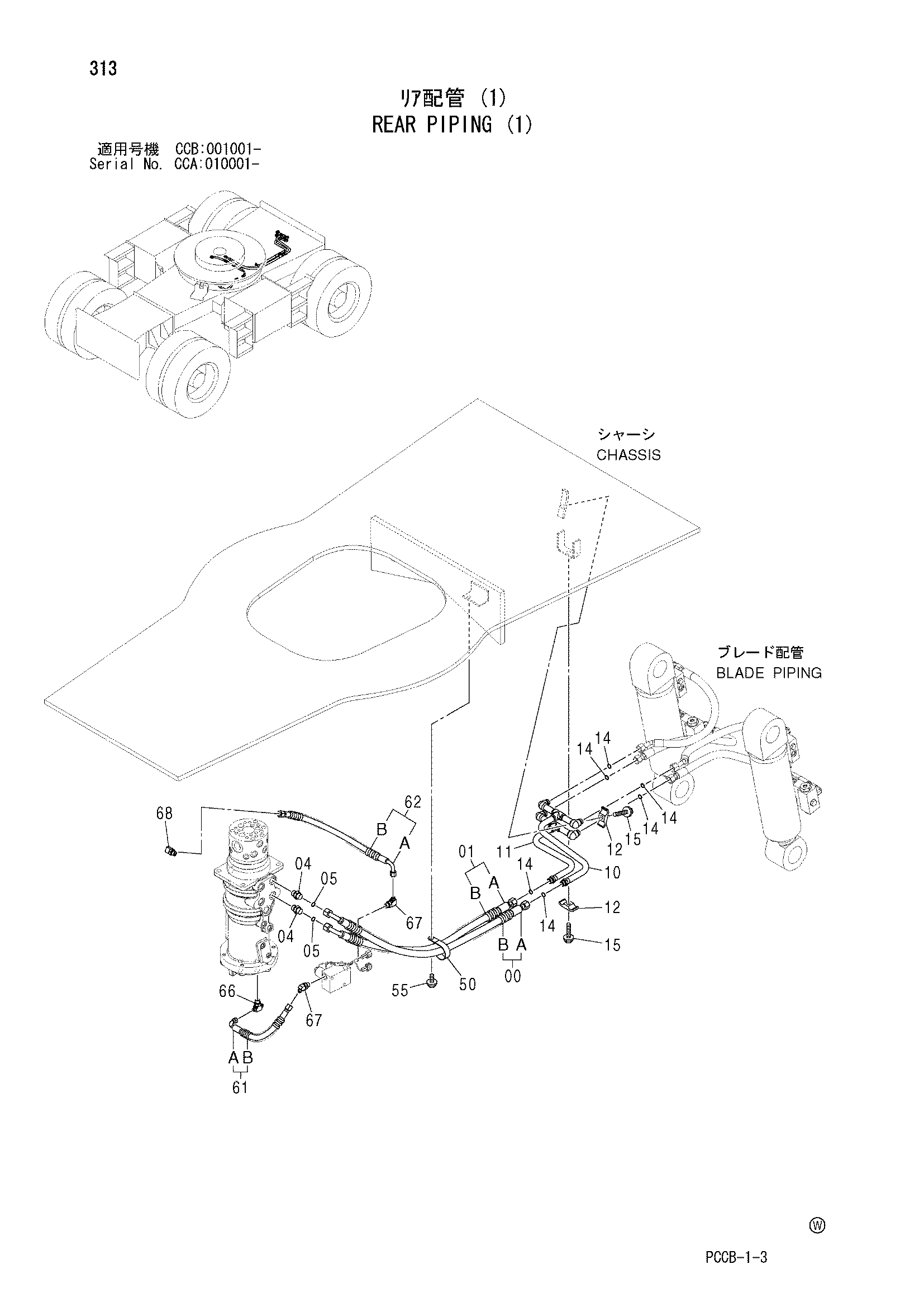

Заводская схема «Задний трубопроводы (1)» для HITACHI ZX180W-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9223284 | Шланг в сборе | 1 |
| 00A | 4347526 | Шланг | 1 |
| 00B | 4327294 | Защитный кожух | 1 |
| 01 | 9223285 | Шланг в сборе | 1 |
| 01A | 4345278 | Шланг | 1 |
| 01B | 4327294 | Защитный кожух | 1 |
| 04 | A853144 | Адаптер | 2 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | 4138938 | Уплотнительное кольцо | 2 |
| 10 | 8094819 | Трубка | 1 |
| 11 | 8094820 | Трубка | 1 |
| 12 | 4189858 | Хомут трубки | 2 |
| 14 | 4138938 | Уплотнительное кольцо | 6 |
| 15 | J271255 | Болт с шайбой | 2 |
| 15A | J901255 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 50 | 4193816 | Зажим (60) | 1 |
| 55 | J271020 | Болт с шайбой | 1 |
| 55A | J901020 | Болт | 1 |
| 55B | J222010 | Шайба | 1 |
| 61 | 9213807 | Шланг в сборе | 1 |
| 61A | 4473368 | Шланг | 1 |
| 61B | 4327293 | Защитный кожух | 1 |
| 62 | 9213806 | Шланг в сборе | 1 |
| 62A | 4473367 | Шланг | 1 |
| 62B | 4327293 | Защитный кожух | 1 |
| 66 | A852533 | Тройник | 1 |
| 66A | 4509180 | Уплотнительное кольцо | 1 |
| 67 | A852333 | Угловой штуцер | 2 |
| 67A | 4509180 | Уплотнительное кольцо | 1 |
| 68 | A852233 | Угловой штуцер | 1 |
| 68A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180W-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
