Шланг защита от разрыва клапан трубопроводы (рукоять) (2P-BOOM) — HITACHI ZX180W-AMS

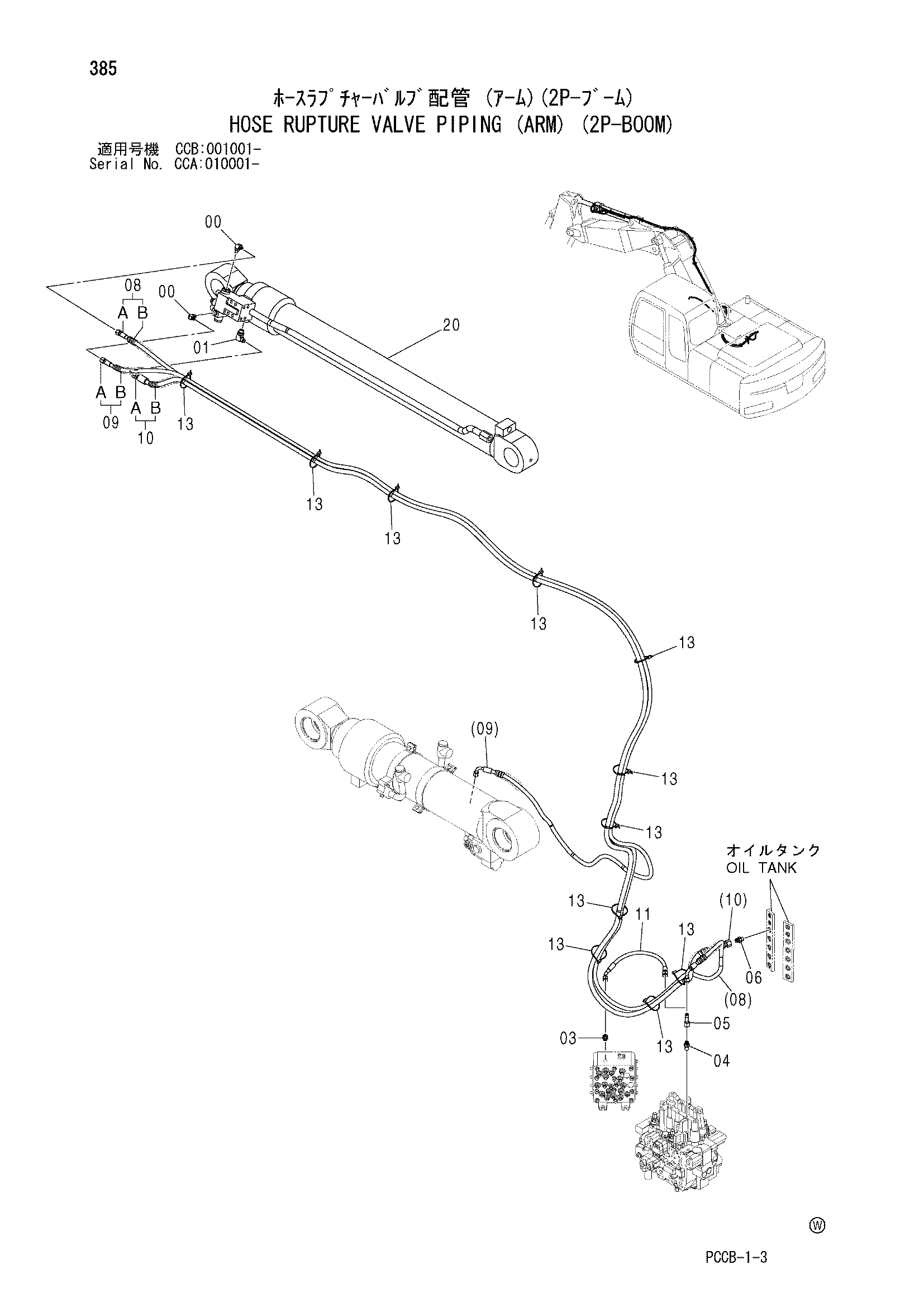

Заводская схема «Шланг защита от разрыва клапан трубопроводы (рукоять) (2P-BOOM)» для HITACHI ZX180W-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852323 | Угловой штуцер | 2 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | A852344 | Угловой штуцер | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | A852133 | Адаптер | 1 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4202422 | Адаптер | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4246672 | Соединительный штуцер | 1 |
| 06 | A852134 | Адаптер | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 9234052 | Шланг в сборе | 1 |
| 08A | 4612608 | Шланг | 1 |
| 08B | 4327293 | Защитный кожух | 18 |
| 09 | 9234053 | Шланг в сборе | 1 |
| 09A | 4612609 | Шланг | 1 |
| 09B | 4327293 | Защитный кожух | 18 |
| 10 | 9228556 | Шланг в сборе | 1 |
| 10A | 4606596 | Шланг | 1 |
| 10B | 4327294 | Защитный кожух | 16 |
| 11 | 4436264 | Шланг | 1 |
| 13 | 4055312 | Ленточный зажим | 11 |
| 20 | 4468813 | Гидроцилиндр. рукоять | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180W-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
