Стрела трубопроводы (гидромолот, гидроножницы) (моноблочный стрела) [EU] — HITACHI ZX180W-AMS

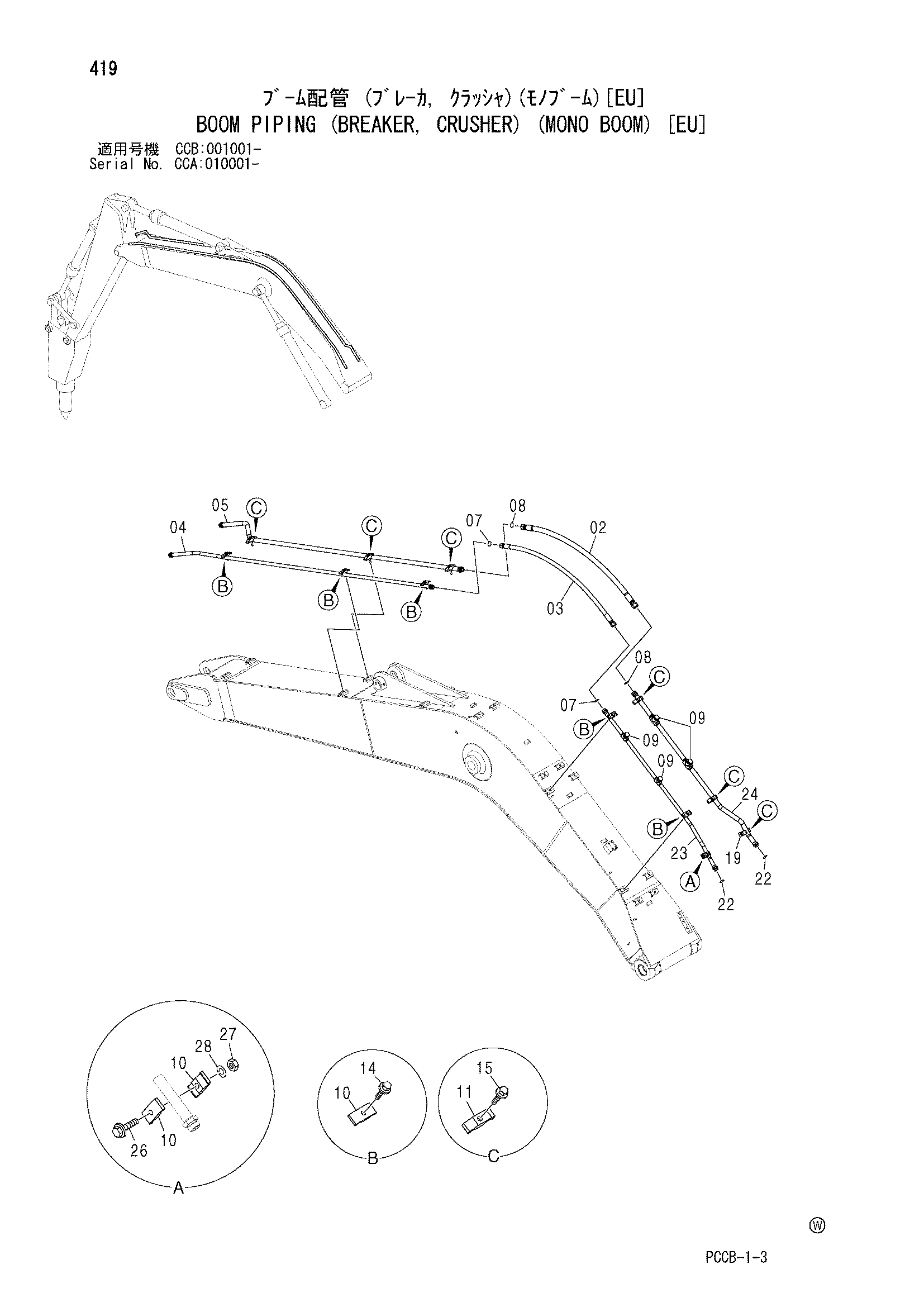

Заводская схема «Стрела трубопроводы (гидромолот, гидроножницы) (моноблочный стрела) [EU]» для HITACHI ZX180W-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Стрела трубопроводы (гидромолот, гидроножницы) (моноблочный стрела) [EU] HITACHI ZX180W-AMS](/catalog-drawings/58/5806c36d-571a-4a9a-aada-b3ad8547d038.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4259446 | Шланг | 1 |
| 03 | 4259445 | Шланг | 1 |
| 04 | 8087521 | Трубка | 1 |
| 05 | 8092427 | Трубка | 1 |
| 07 | 4187308 | Уплотнительное кольцо | 2 |
| 08 | 4187328 | Уплотнительное кольцо | 2 |
| 09 | A885006 | Пробка | 4 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
| 10 | 4189859 | Хомут трубки | 7 |
| 11 | 4153488 | Хомут трубки | 6 |
| 14 | J271260 | Болт с шайбой | 5 |
| 14A | J901260 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 15 | J271270 | Болт с шайбой | 6 |
| 15A | J901270 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 19 | 9760754 | Седло винта | 1 |
| 22 | 4187308 | Уплотнительное кольцо | 2 |
| 23 | 8087895 | Трубка | 1 |
| 24 | 8092426 | Трубка | 1 |
| 26 | J271265 | Болт с шайбой | 1 |
| 26A | J901265 | Болт | 1 |
| 26B | J222012 | Шайба | 1 |
| 27 | J950012 | Гайка | 1 |
| 28 | A590912 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180W-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
