Отвал — HITACHI ZX180W-AMS

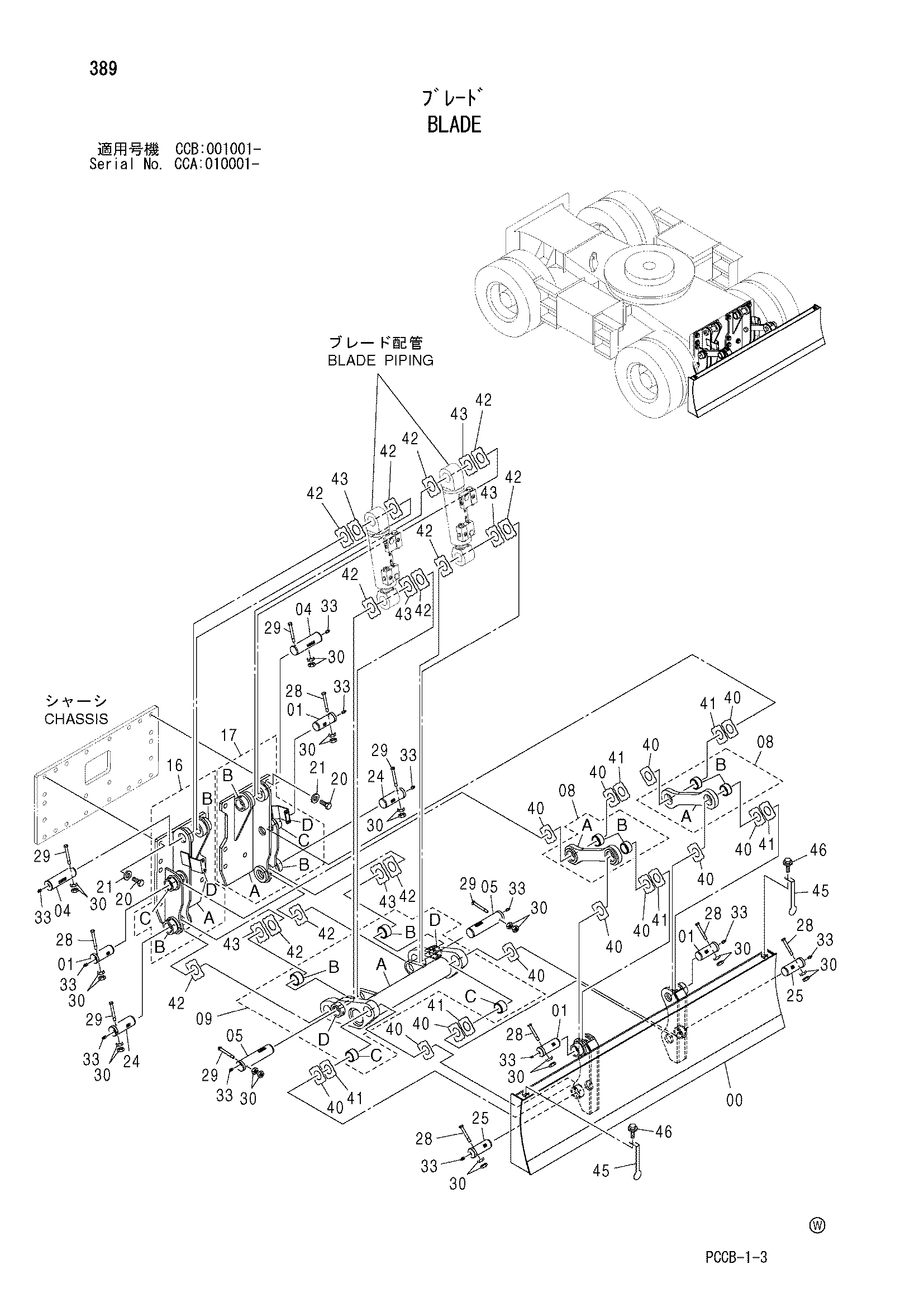

Заводская схема «Отвал» для HITACHI ZX180W-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6022069 | Отвал | 1 |
| 01 | 3095395 | Палец | 4 |
| 04 | 3096994 | Палец | 2 |
| 05 | 3096995 | Палец | 2 |
| 08 | 8090790 | Тяга A в сборе | 2 |
| 08A | 8090789 | Тяга A | 1 |
| 08B | 4107837 | Втулка | 2 |
| 09 | 8090791 | Тяга B в сборе | 1 |
| 09A | 7043737 | Тяга B | 1 |
| 09B | 4196106 | Втулка | 2 |
| 09C | 4196558 | Втулка | 2 |
| 09D | 4435239 | Ограничитель | 2 |
| 16 | 7043734 | Правый кронштейн | 1 |
| 16A | 7043733 | Правый кронштейн | 1 |
| 16B | 4435239 | Ограничитель | 2 |
| 16C | 4434951 | Ограничитель | 1 |
| 16D | 9760438 | Кронштейн | 1 |
| 17 | 7043736 | Левый кронштейн | 1 |
| 17A | 7043735 | Левый кронштейн | 1 |
| 17B | 4435239 | Ограничитель | 2 |
| 17C | 4434951 | Ограничитель | 1 |
| 17D | 9760438 | Кронштейн | 1 |
| 20 | J933065 | Болт | 16 |
| 21 | 4114408 | Шайба | 16 |
| 24 | 3095396 | Палец | 2 |
| 25 | 3095395 | Палец | 2 |
| 28 | 4435123 | Стопорный палец | 6 |
| 29 | 4435124 | Стопорный палец | 6 |
| 30 | J950016 | Гайка | 24 |
| 33 | J75481 | Пресс-маслёнка | 12 |
| 40 | 4444290 | Упорная пластина 1.0 | 12 |
| 41 | 4444291 | Упорная пластина 2.0 | 6 |
| 42 | 4444288 | Упорная пластина 1.0 | 12 |
| 43 | 4444289 | Упорная пластина 2.0 | 6 |
| 45 | 4603188 | Кронштейн | 2 |
| 46 | J271025 | Болт с шайбой | 2 |
| 46A | J901025 | Болт | 1 |
| 46B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180W-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
