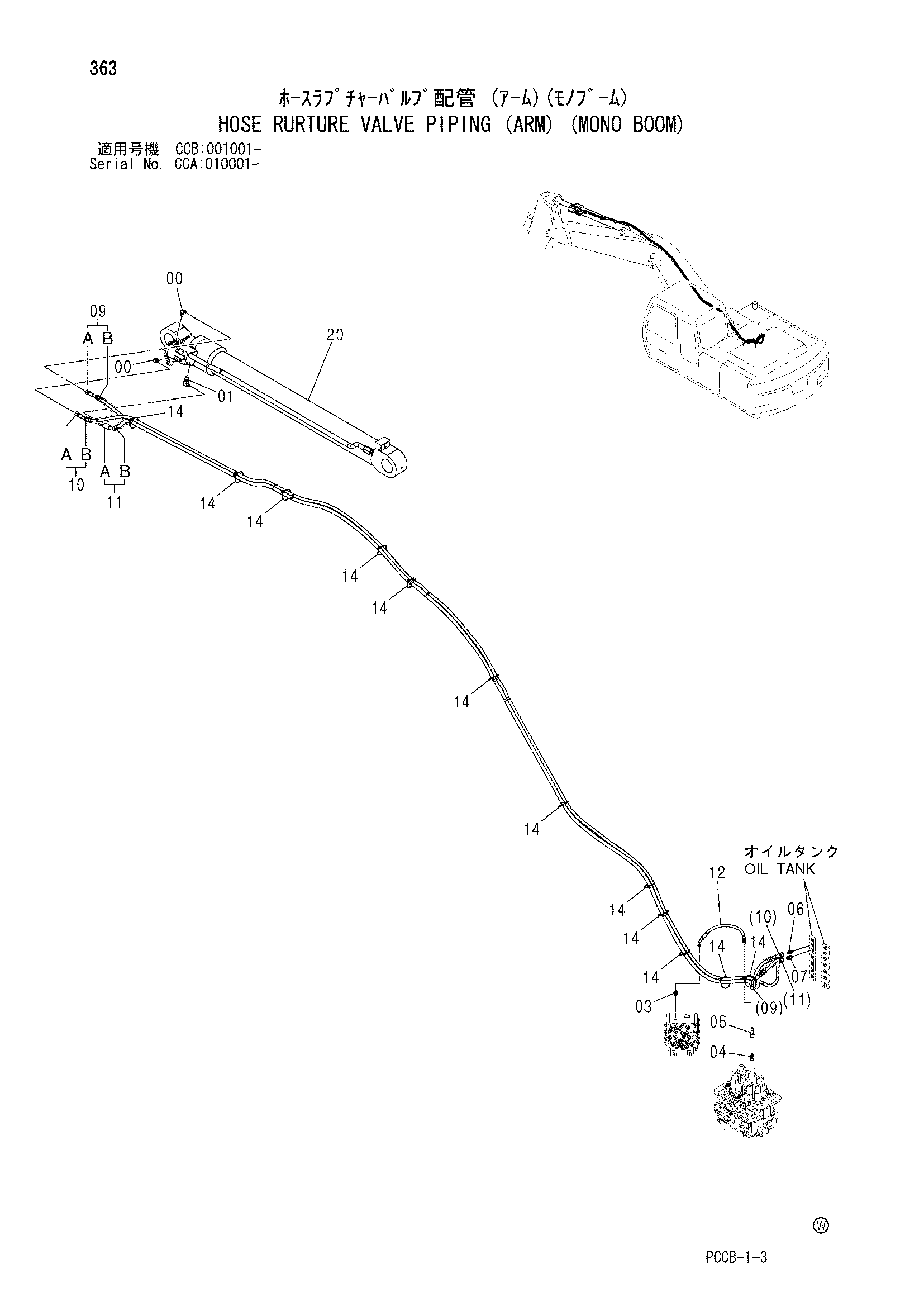

Шланг руртуре клапан трубопроводы (рукоять) (моноблочный стрела) — HITACHI ZX180W-AMS
Заводская схема «Шланг руртуре клапан трубопроводы (рукоять) (моноблочный стрела)» для HITACHI ZX180W-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852323 | Угловой штуцер | 2 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | A852344 | Угловой штуцер | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | A852133 | Адаптер | 1 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4202422 | Адаптер | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4246672 | Соединительный штуцер | 1 |
| 06 | A852123 | Адаптер | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A852134 | Адаптер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 9234401 | Шланг в сборе | 1 |
| 09A | 4613471 | Шланг | 1 |
| 09B | 4327293 | Защитный кожух | 18 |
| 10 | 9234399 | Шланг в сборе | 1 |
| 10A | 4613472 | Шланг | 1 |
| 10B | 4327293 | Защитный кожух | 18 |
| 11 | 9234400 | Шланг в сборе | 1 |
| 11A | 4613473 | Шланг | 1 |
| 11B | 4327294 | Защитный кожух | 17 |
| 12 | 4436264 | Шланг | 1 |
| 14 | 4055312 | Ленточный зажим | 12 |
| 20 | 4468813 | Гидроцилиндр. рукоять | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180W-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
