Рама — HITACHI ZX180W-AMS

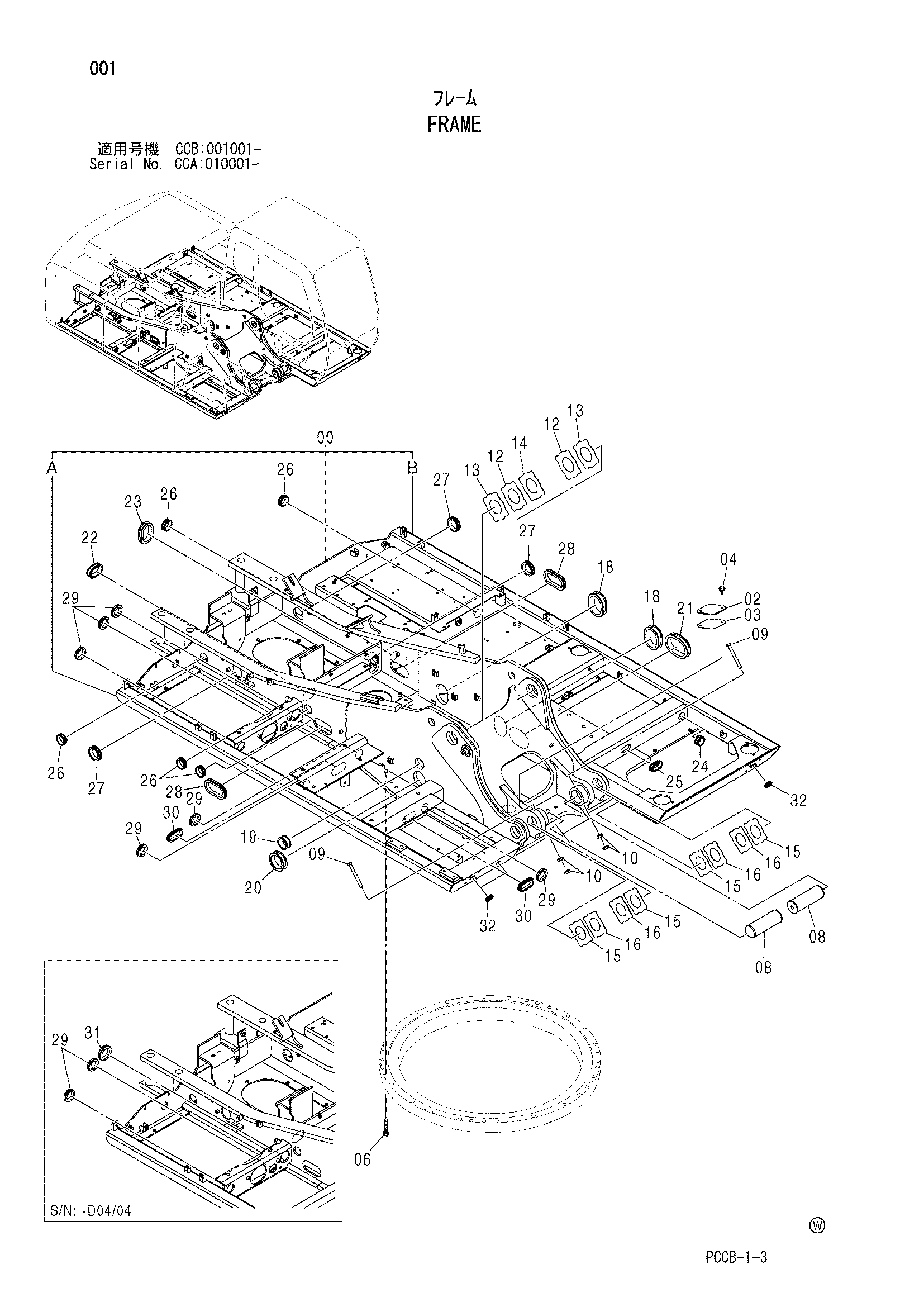

Заводская схема «Рама» для HITACHI ZX180W-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5008613 | Рама основной | 1 |
| 00A | 3096318 | Трубка | 1 |
| 00B | 3096327 | Трубка | 1 |
| 02 | 4255799 | Крышка | 1 |
| 03 | 4161735 | Манжета | 1 |
| 04 | J271025 | Болт с шайбой | 2 |
| 04A | J901025 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 06 | J922095 | Болт | 31 |
| 08 | 3094647 | Палец | 2 |
| 09 | 4435129 | Стопорный палец | 2 |
| 10 | J950016 | Гайка | 4 |
| 12 | 4444284 | Упорная пластина 1.0 | 2 |
| 13 | 4444285 | Упорная пластина 2.0 | 2 |
| 14 | 4460370 | Упорная пластина 1.5 | 1 |
| 15 | 4444286 | Упорная пластина 1.0 | 4 |
| 16 | 4444287 | Упорная пластина 2.0 | 4 |
| 18 | 4272435 | Резиновая втулка | 2 |
| 19 | 4259340 | Резиновая втулка | 1 |
| 20 | 4191977 | Резиновая втулка | 1 |
| 21 | 4191978 | Резиновая втулка | 1 |
| 22 | 4259765 | Резиновая втулка | 1 |
| 23 | 4201750 | Резиновая втулка | 1 |
| 24 | 4200176 | Резиновая втулка | 1 |
| 25 | 4240700 | Резиновая втулка | 1 |
| 26 | 4201749 | Резиновая втулка | 4 |
| 26 | 4201749 | Резиновая втулка | 5 |
| 27 | 4292762 | Резиновая втулка | 3 |
| 28 | 4347447 | Резиновая втулка | 2 |
| 29 | 4509404 | Резиновая втулка | 5 |
| 29 | 4509404 | Резиновая втулка | 6 |
| 30 | 4293795 | Резиновая втулка | 2 |
| 31 | 4211191 | Резиновая втулка | 1 |
| 32 | 4312368 | Резиновая втулка | 2 |
| 32 | 4312368 | Резиновая втулка | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180W-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
