Пилотные гидролинии (C) — HITACHI ZX180W-AMS

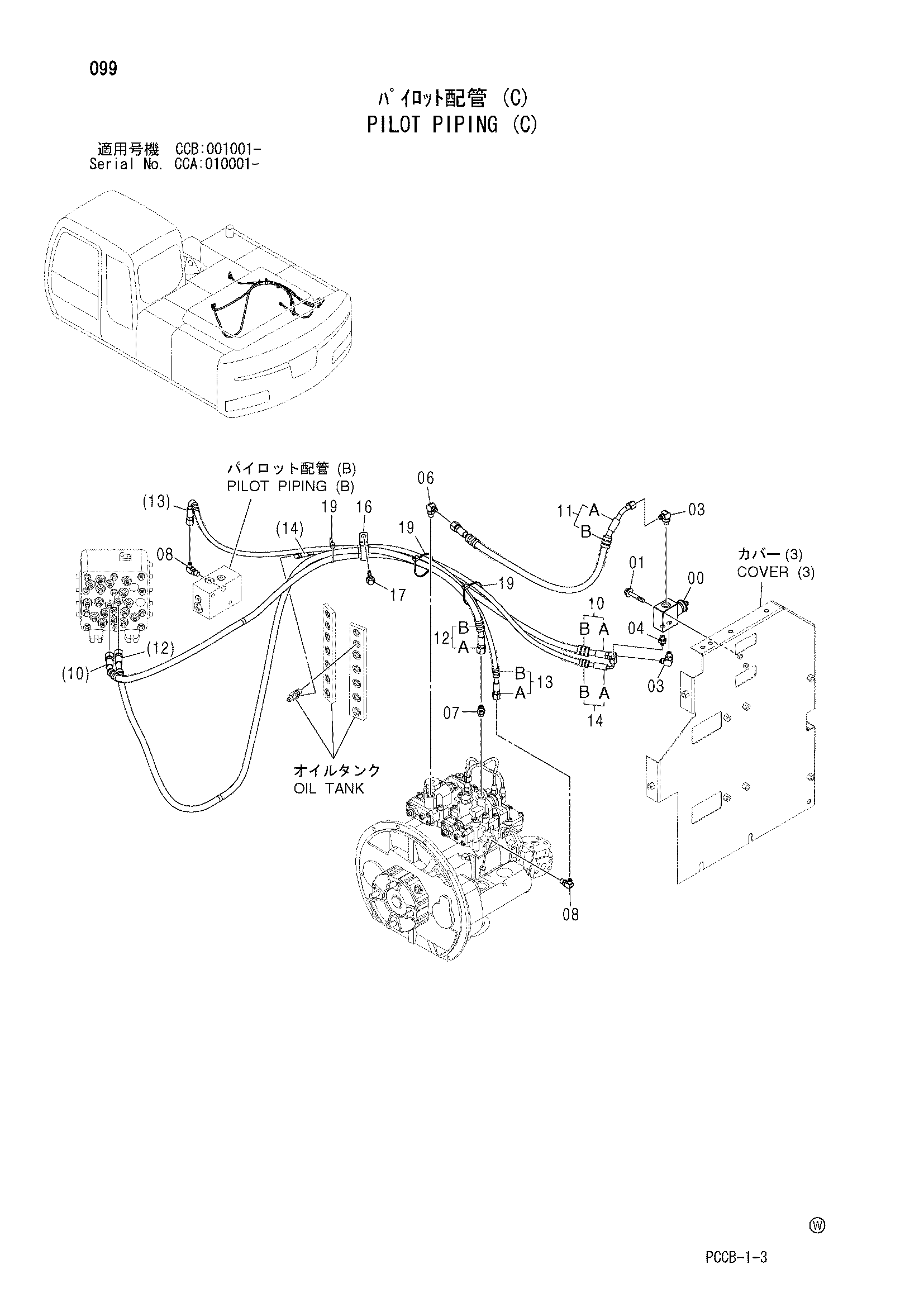

Заводская схема «Пилотные гидролинии (C)» для HITACHI ZX180W-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9218273 | Электромагнитный клапан | 1 |
| 01 | J260855 | Болт с шайбой | 2 |
| 01A | J900855 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 03 | A852323 | Угловой штуцер | 2 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | A852122 | Адаптер | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 06 | A852323 | Угловой штуцер | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A852123 | Адаптер | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | A852322 | Угловой штуцер | 2 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 9204536 | Шланг в сборе | 1 |
| 10A | 4449272 | Шланг (SA) | 1 |
| 10B | 4327293 | Защитный кожух | 3 |
| 11 | 9223921 | Шланг в сборе | 1 |
| 11A | 4489612 | Шланг | 1 |
| 11B | 4327293 | Защитный кожух | 1 |
| 12 | 9232900 | Шланг в сборе | 1 |
| 12A | 4488921 | Шланг (SB) | 1 |
| 12B | 4327293 | Защитный кожух | 6 |
| 13 | 9232901 | Шланг в сборе | 1 |
| 13A | 4611509 | Шланг (P1) | 1 |
| 13B | 4327293 | Защитный кожух | 2 |
| 14 | 9232902 | Шланг в сборе | 1 |
| 14A | 4611510 | Шланг (T9) | 1 |
| 14B | 4327293 | Защитный кожух | 2 |
| 16 | 4190291 | Зажим | 1 |
| 17 | J271025 | Болт с шайбой | 1 |
| 17A | J901025 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 19 | 4055312 | Ленточный зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180W-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
