Аутригер — HITACHI ZX180W-AMS

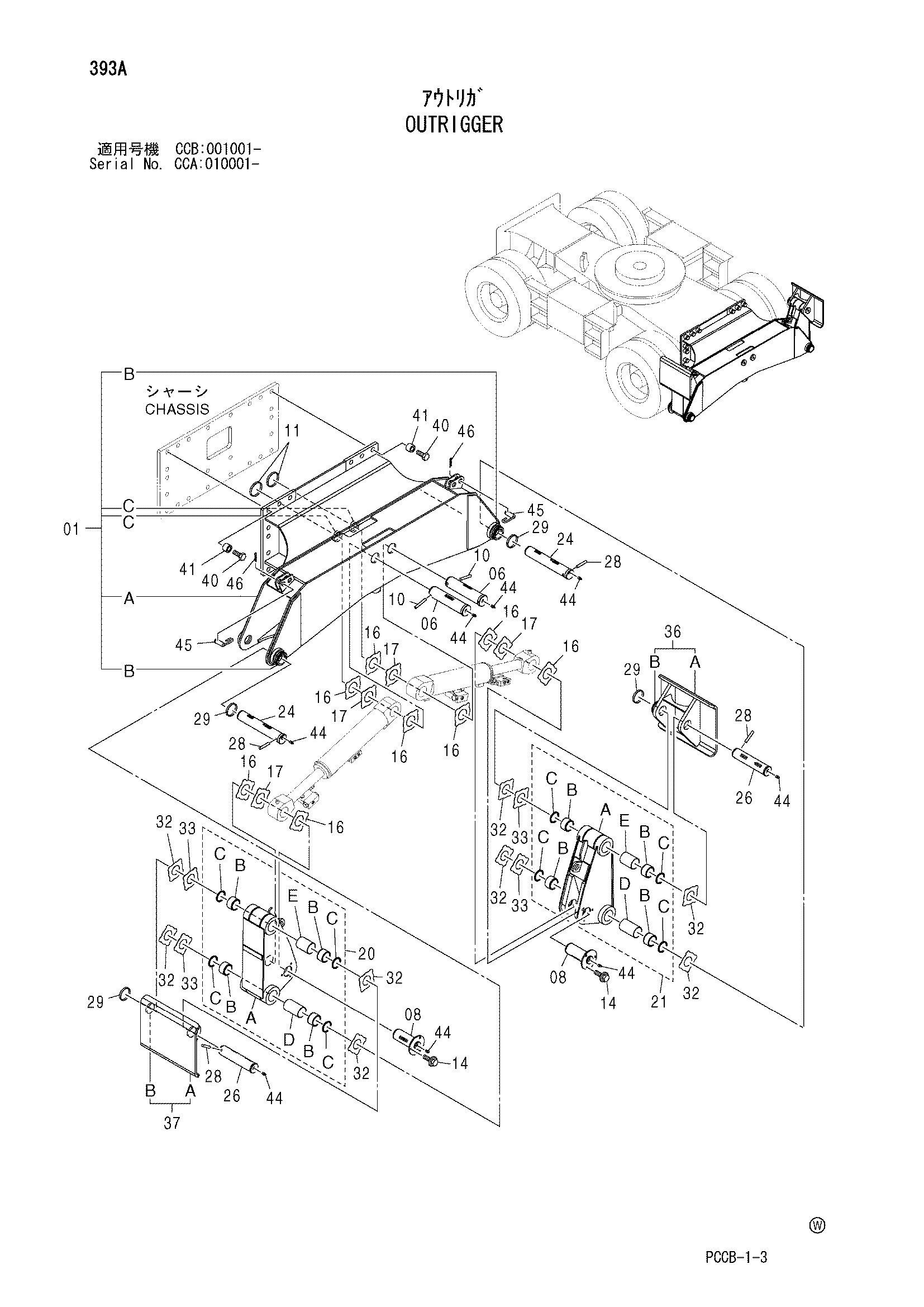

Заводская схема «Аутригер» для HITACHI ZX180W-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7044104 | Беам оут-риггер | 1 |
| 01A | 6021611 | Беам оут-риггер | 1 |
| 01B | 4197034 | Ограничитель | 2 |
| 01C | 4197035 | Ограничитель | 2 |
| 06 | 3096935 | Палец | 2 |
| 08 | 8090454 | Палец | 2 |
| 10 | 4098713 | Палец | 2 |
| 11 | 4098712 | Кольцо | 2 |
| 14 | J271230 | Болт с шайбой | 6 |
| 14A | J901230 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 16 | 4444286 | Упорная пластина 1.0 | 8 |
| 17 | 4444287 | Упорная пластина 2.0 | 4 |
| 20 | 8087077 | Аутригер (A) в сборе | 1 |
| 20A | 7041851 | Аутригер (A) | 1 |
| 20B | 4196106 | Втулка | 4 |
| 20C | 4084578 | Пылезащитное уплотнение | 4 |
| 20D | 4485027 | Проставка | 1 |
| 20E | 4600302 | Проставка | 1 |
| 21 | 8086130 | Аутригер (B) в сборе | 1 |
| 21A | 7041850 | Аутригер (B) | 1 |
| 21B | 4196106 | Втулка | 4 |
| 21C | 4084578 | Пылезащитное уплотнение | 4 |
| 21D | 4485027 | Проставка | 1 |
| 21E | 4600302 | Проставка | 1 |
| 24 | 3096936 | Палец | 2 |
| 26 | 3094466 | Палец | 2 |
| 28 | 4098717 | Палец | 4 |
| 29 | 4098716 | Кольцо | 4 |
| 32 | 4444288 | Упорная пластина 1.0 | 8 |
| 33 | 4444289 | Упорная пластина 2.0 | 4 |
| 36 | 9760237 | Флоат (A) в сборе | 1 |
| 36A | 8090940 | Флоат (A) | 1 |
| 36B | 4197034 | Ограничитель | 1 |
| 37 | 9760238 | Флоат (B) в сборе | 1 |
| 37A | 8091012 | Флоат (B) | 1 |
| 37B | 4197034 | Ограничитель | 1 |
| 40 | J933000 | Болт | 18 |
| 41 | 4483517 | Проставка | 18 |
| 44 | J75481 | Пресс-маслёнка | 8 |
| 45 | 9726346 | Стопорный палец | 2 |
| 46 | 487041 | Стопорный палец | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180W-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
