Аутригер трубопроводы (2) (верхняя платформа) — HITACHI ZX180W-AMS

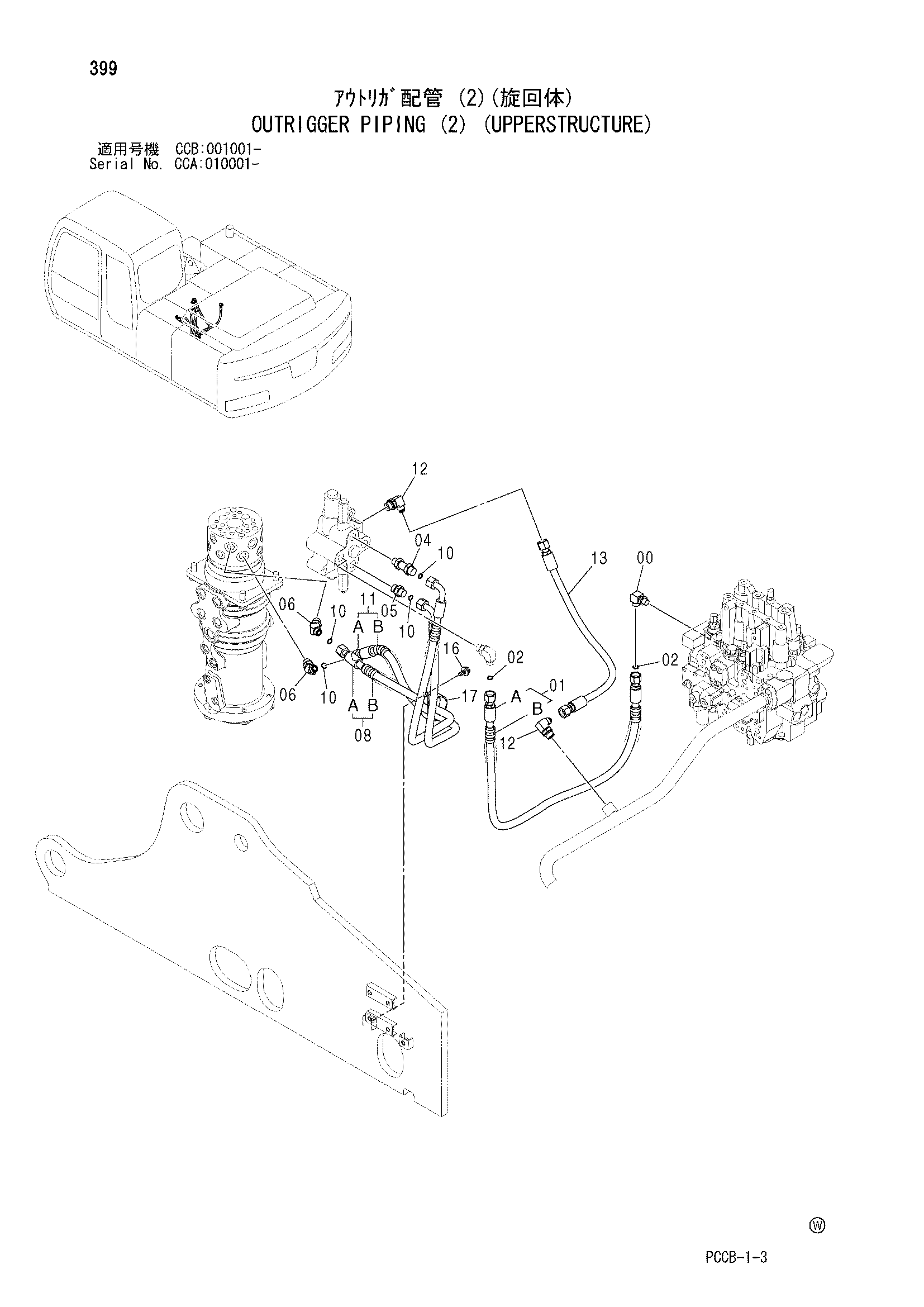

Заводская схема «Аутригер трубопроводы (2) (верхняя платформа)» для HITACHI ZX180W-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4202112 | Угловой штуцер | 1 |
| 00A | 4509180 | Уплотнительное кольцо | 1 |
| 01 | 9232924 | Шланг в сборе | 1 |
| 01A | 4611617 | Шланг (P) | 1 |
| 01B | 4327294 | Защитный кожух | 2 |
| 02 | 4138938 | Уплотнительное кольцо | 2 |
| 04 | 4199247 | Адаптер | 1 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | A853144 | Адаптер | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | A853244 | Угловой штуцер | 2 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 9232925 | Шланг в сборе | 1 |
| 08A | 4488926 | Шланг (3) | 1 |
| 08B | 4327294 | Защитный кожух | 2 |
| 10 | 4138938 | Уплотнительное кольцо | 4 |
| 11 | 9222146 | Шланг в сборе | 1 |
| 11A | 4487213 | Шланг (1) | 1 |
| 11B | 4327294 | Защитный кожух | 2 |
| 12 | A852344 | Угловой штуцер | 2 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 4385325 | Шланг | 1 |
| 16 | J271025 | Болт с шайбой | 1 |
| 16A | J901025 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 17 | 4204136 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180W-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
