Основные гидролинии (6) (2P-BOOM) — HITACHI ZX180W-AMS

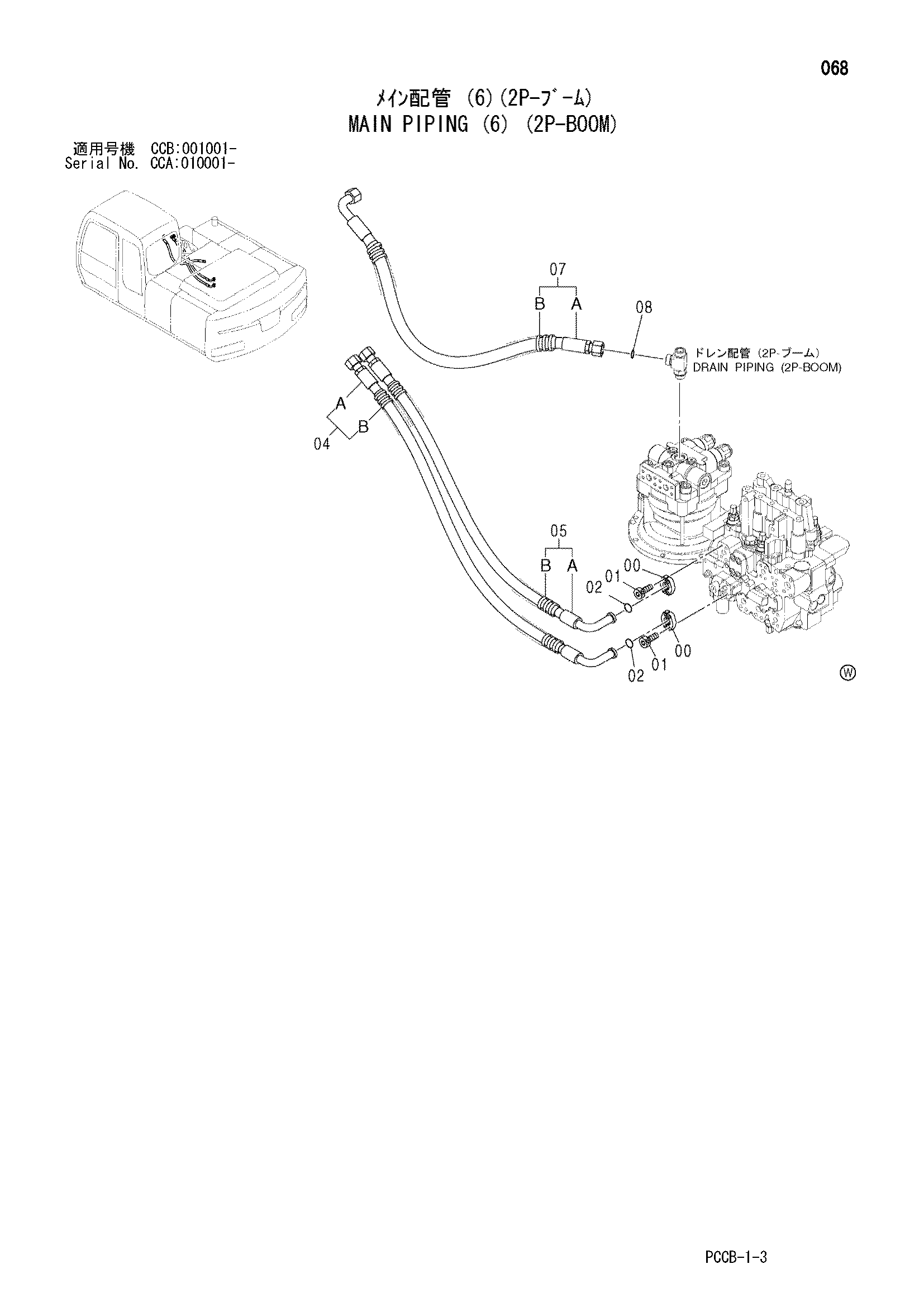

Заводская схема «Основные гидролинии (6) (2P-BOOM)» для HITACHI ZX180W-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4510173 | Разъёмный фланец | 4 |
| 01 | J780825 | Болт с внутренним шестигранником | 8 |
| 02 | 4510167 | Уплотнительное кольцо | 2 |
| 04 | 9209494 | Шланг в сборе | 1 |
| 04A | 4467272 | Шланг | 1 |
| 04B | 4327294 | Защитный кожух | 2 |
| 05 | 9197392 | Шланг в сборе | 1 |
| 05A | 4448755 | Шланг | 1 |
| 05B | 4327294 | Защитный кожух | 2 |
| 07 | 9152468 | Шланг в сборе | 1 |
| 07A | 4369448 | Шланг | 1 |
| 07B | 4327294 | Защитный кожух | 3 |
| 08 | 4187308 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180W-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
