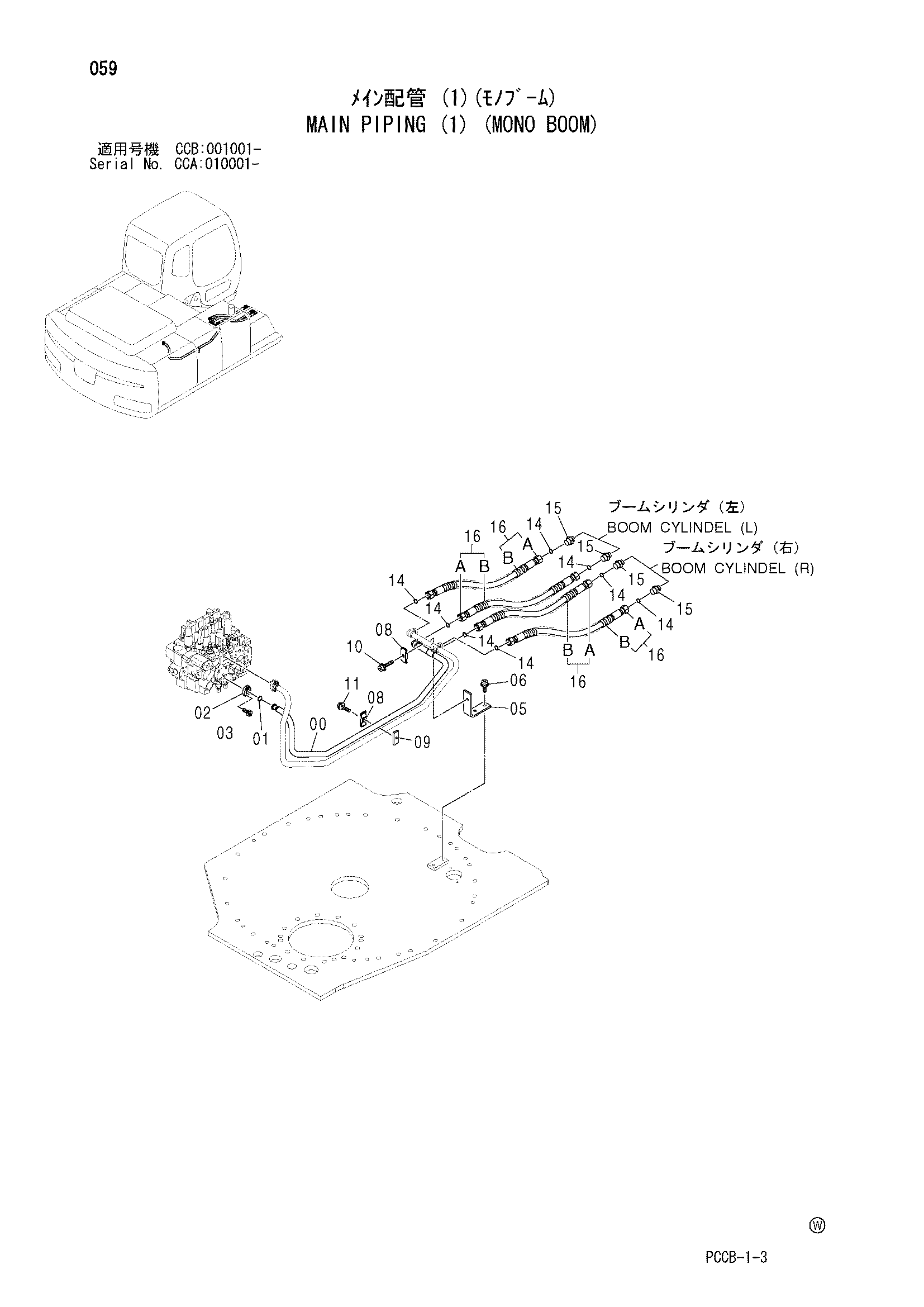

Основные гидролинии (1) (моноблочный стрела) — HITACHI ZX180W-AMS
Заводская схема «Основные гидролинии (1) (моноблочный стрела)» для HITACHI ZX180W-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8086601 | Трубка | 1 |
| 01 | 4510167 | Уплотнительное кольцо | 1 |
| 02 | 4510173 | Разъёмный фланец | 2 |
| 03 | J780825 | Болт с внутренним шестигранником | 4 |
| 05 | 8082661 | Опора | 1 |
| 06 | J271225 | Болт с шайбой | 2 |
| 06A | J901225 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 08 | 4189859 | Хомут трубки | 2 |
| 09 | 4474780 | Седло винта | 1 |
| 10 | J271260 | Болт с шайбой | 1 |
| 10A | J901260 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 11 | J271250 | Болт с шайбой | 1 |
| 11A | J901250 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 14 | 4187308 | Уплотнительное кольцо | 8 |
| 15 | A853166 | Адаптер | 4 |
| 15A | 4506424 | Уплотнительное кольцо | 1 |
| 16 | 9233820 | Шланг в сборе | 4 |
| 16A | 4612973 | Шланг | 1 |
| 16B | 4327294 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180W-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
