Пилотные гидролинии (E-1) — HITACHI ZX180W-AMS

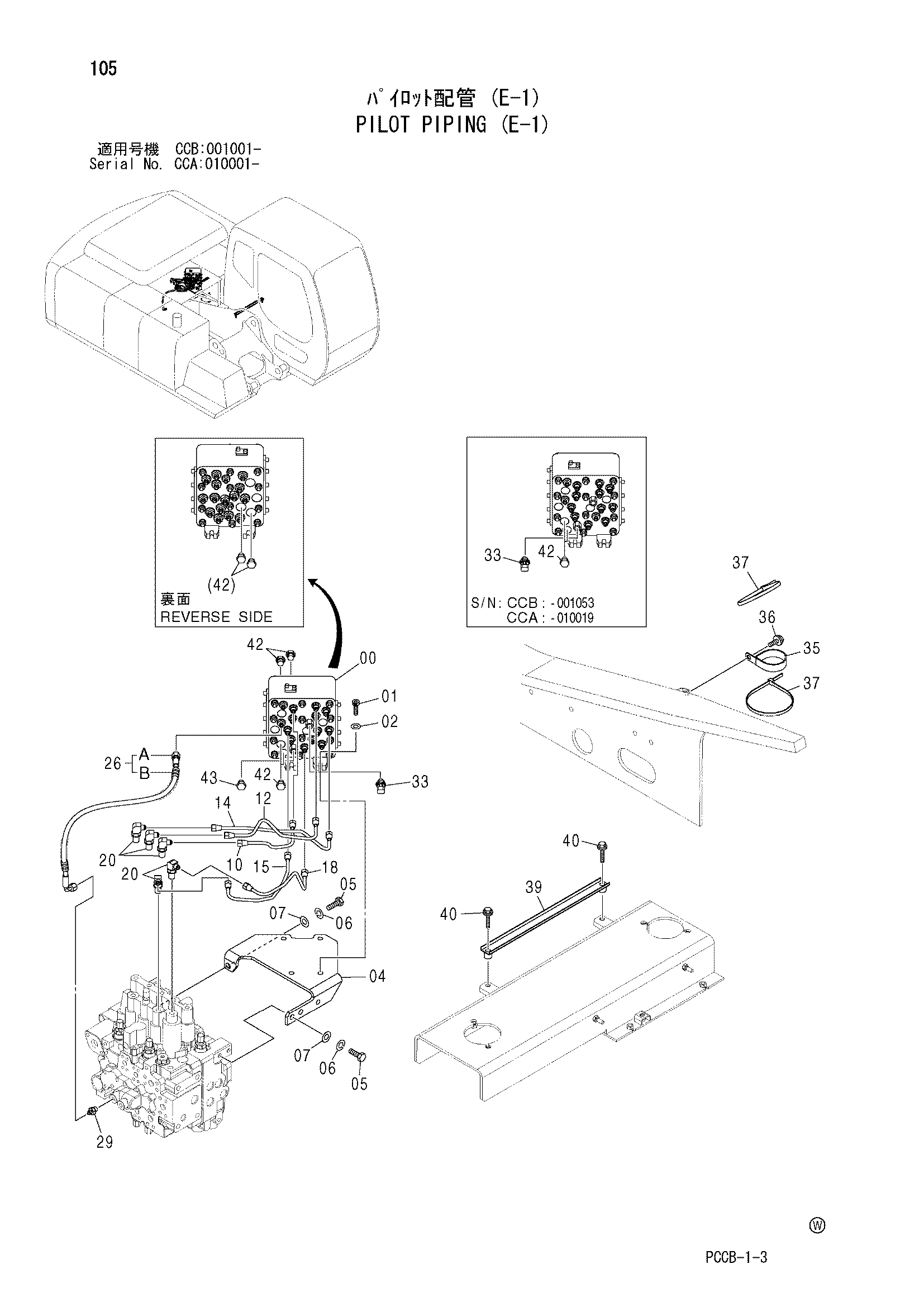

Заводская схема «Пилотные гидролинии (E-1)» для HITACHI ZX180W-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4468336 | Челночный клапан | 1 |
| 01 | J781040 | Болт с внутренним шестигранником | 4 |
| 02 | A590110 | Плоская шайба | 4 |
| 04 | 8081659 | Кронштейн | 1 |
| 05 | J901435 | Болт | 3 |
| 06 | A590914 | Пружинная шайба | 3 |
| 07 | A590114 | Плоская шайба | 3 |
| 10 | 4452290 | Трубка | 1 |
| 12 | 4452341 | Трубка | 1 |
| 14 | 4452342 | Трубка | 1 |
| 15 | 4468704 | Трубка | 1 |
| 18 | 4468706 | Трубка | 1 |
| 20 | 4420392 | Штуцер трубки | 5 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | 9227377 | Шланг в сборе | 1 |
| 26A | 4480168 | Шланг | 1 |
| 26B | 4327293 | Защитный кожух | 1 |
| 29 | A852122 | Адаптер | 1 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 33 | 4436535 | Датчик давления | 2 |
| 33 | 4436535 | Датчик давления | 1 |
| 35 | 4204136 | Зажим | 1 |
| 36 | J271030 | Болт с шайбой | 1 |
| 36A | J901030 | Болт | 1 |
| 36B | J222010 | Шайба | 1 |
| 37 | 4121859 | Ленточный зажим | 2 |
| 39 | 9759797 | Хомут шланга | 1 |
| 40 | J271050 | Болт с шайбой | 2 |
| 40A | J901050 | Болт | 1 |
| 40B | J222010 | Шайба | 1 |
| 42 | A885003 | Пробка | 4 |
| 43 | A885002 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180W-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
