Гидролинии рабочего оборудования (1) (с шарик клапан) (2P-BOOM) — HITACHI ZX180W-AMS

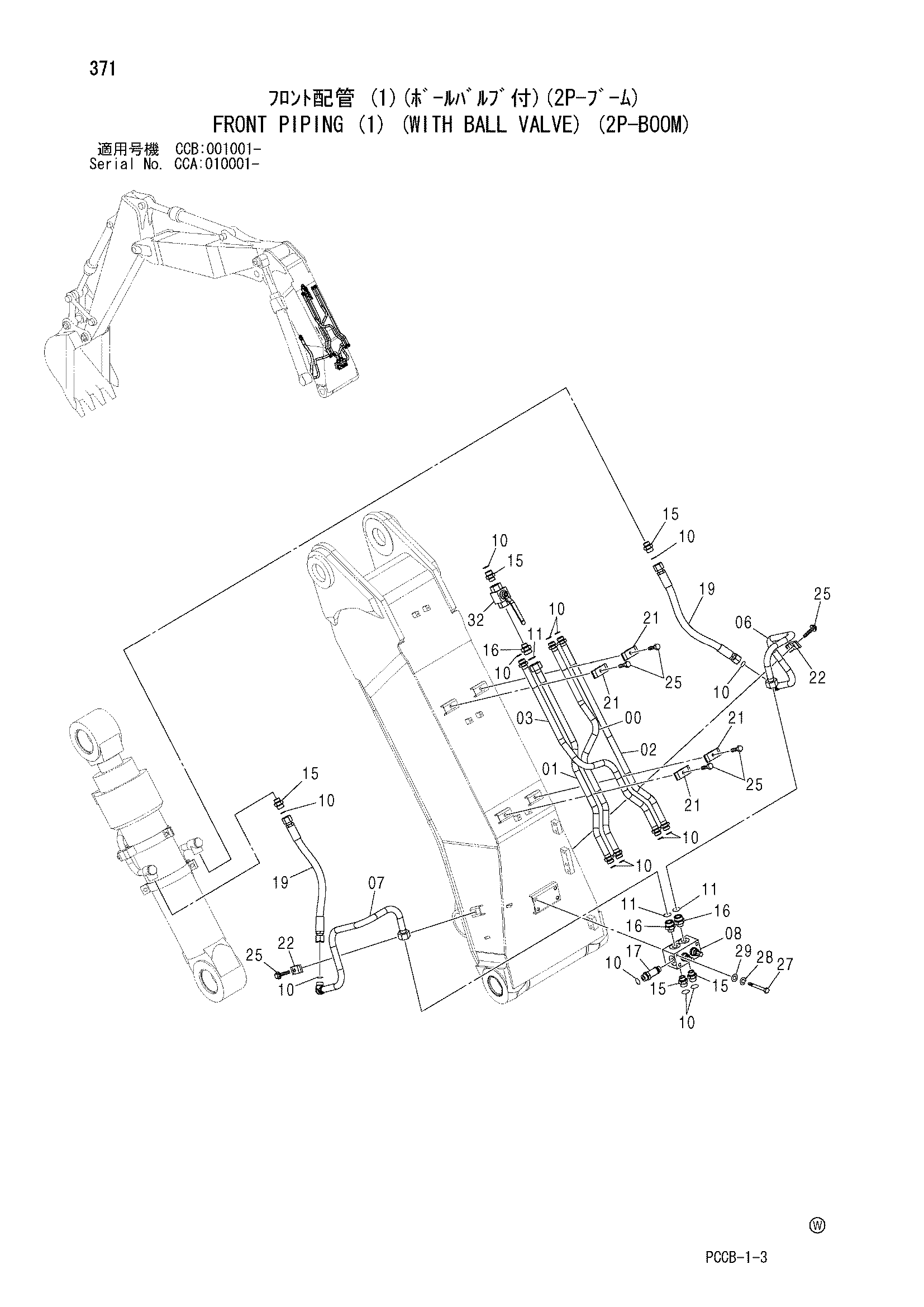

Заводская схема «Гидролинии рабочего оборудования (1) (с шарик клапан) (2P-BOOM)» для HITACHI ZX180W-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8089212 | Трубка | 1 |
| 01 | 8093063 | Трубка | 1 |
| 02 | 8089207 | Трубка | 1 |
| 03 | 8089208 | Трубка | 1 |
| 06 | 8089214 | Трубка | 1 |
| 07 | 8089215 | Трубка | 1 |
| 08 | 9204069 | Клапан | 1 |
| 10 | 4187308 | Уплотнительное кольцо | 15 |
| 11 | 4187328 | Уплотнительное кольцо | 3 |
| 15 | A853166 | Адаптер | 5 |
| 15A | 4506424 | Уплотнительное кольцо | 1 |
| 16 | A853168 | Адаптер | 3 |
| 16A | 4506424 | Уплотнительное кольцо | 1 |
| 17 | 4230904 | Адаптер | 1 |
| 17A | 4506424 | Уплотнительное кольцо | 1 |
| 19 | 4286265 | Шланг | 2 |
| 21 | 4189859 | Хомут трубки | 4 |
| 22 | 4190126 | Хомут трубки | 2 |
| 25 | J271260 | Болт с шайбой | 6 |
| 25A | J901260 | Болт | 1 |
| 25B | J222012 | Шайба | 1 |
| 27 | J901202 | Болт | 4 |
| 28 | A590912 | Пружинная шайба | 4 |
| 29 | A590112 | Плоская шайба | 4 |
| 32 | 4604728 | Запорный клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180W-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
