Передний головка фонарь (4 фонарь с сунсхаде)[EU1, EU2] — HITACHI ZX180LC-HCME
Заводская схема «Передний головка фонарь (4 фонарь с сунсхаде)[EU1, EU2]» для HITACHI ZX180LC-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.

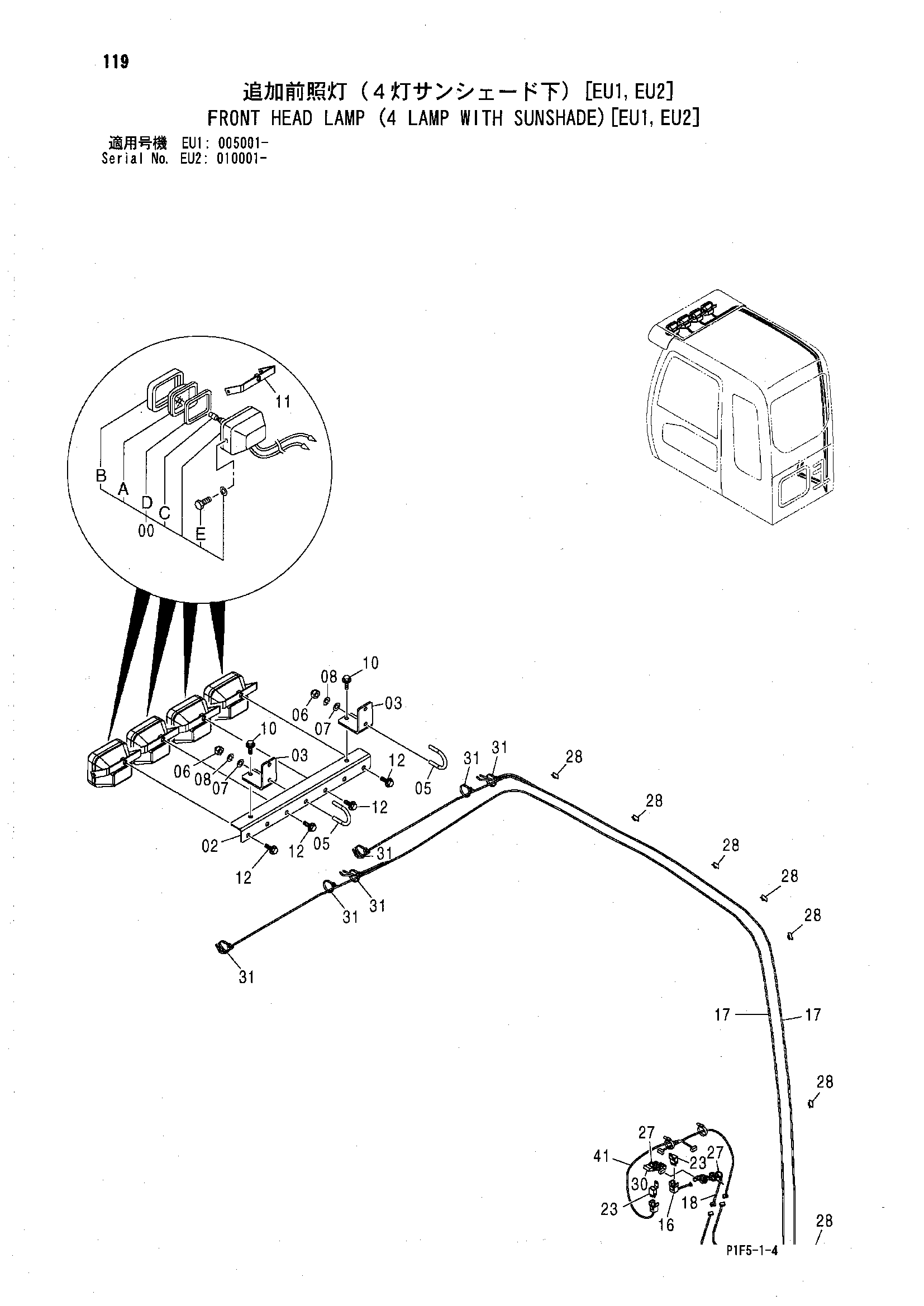

![Схема Передний головка фонарь (4 фонарь с сунсхаде)[EU1, EU2] HITACHI ZX180LC-HCME](/catalog-drawings/04/04a23ee2-f911-491f-b9da-0242ab40f82a.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4274478 | Фонарь головка в сборе | 4 |
| 00A | 4285646 | Рассеиватель | 1 |
| 00B | 4285647 | Обод | 1 |
| 00C | 4285648 | Лампа | 1 |
| 00D | 4288342 | Прокладка | 1 |
| 00E | J900616 | Болт | 2 |
| 02 | 8091860 | Кронштейн | 1 |
| 03 | 4602502 | Кронштейн | 2 |
| 05 | 4447868 | U-образный болт | 2 |
| 06 | 4447870 | Гайка колпачок | 4 |
| 07 | J253110 замена: A590110 | Плоская шайба | 4 |
| 07 | A590110 | Плоская шайба | 4 |
| 08 | J252210 замена: A590910 | Пружинная шайба | 4 |
| 08 | A590910 | Пружинная шайба | 4 |
| 10 | J051030 | Болт с шайбой | 2 |
| 10 | J271030 замена: J901030 | Болт с шайбой | 2 |
| 10 | J271030 замена: J222010 | Болт с шайбой | 2 |
| 11 | 9737119 | Кронштейн | 4 |
| 12 | J051230 | Болт с шайбой | 4 |
| 12 | J271230 замена: J901230 | Болт с шайбой | 4 |
| 12 | J271230 замена: J222012 | Болт с шайбой | 4 |
| 16 | 4451681 | Жгут проводов | 1 |
| 17 | 4362178 | Жгут проводов | 2 |
| 18 | 4610811 | Жгут проводов | 1 |
| 23 | 4414207 | Реле | 2 |
| 27 | 4289708 | Зажим | 12 |
| 28 | 4050373 | Зажим | 7 |
| 30 | 3074559 | Жгут проводов | 1 |
| 31 | 4055312 | Ленточный зажим | 6 |
| 41 | 4610810 | Жгут проводов | 1 |
| 50 | 4289709 | Опора | 1 |
| 51 | 4605834 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180LC-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
