Пилотные гидролинии (A) — HITACHI ZX180LC-HCME

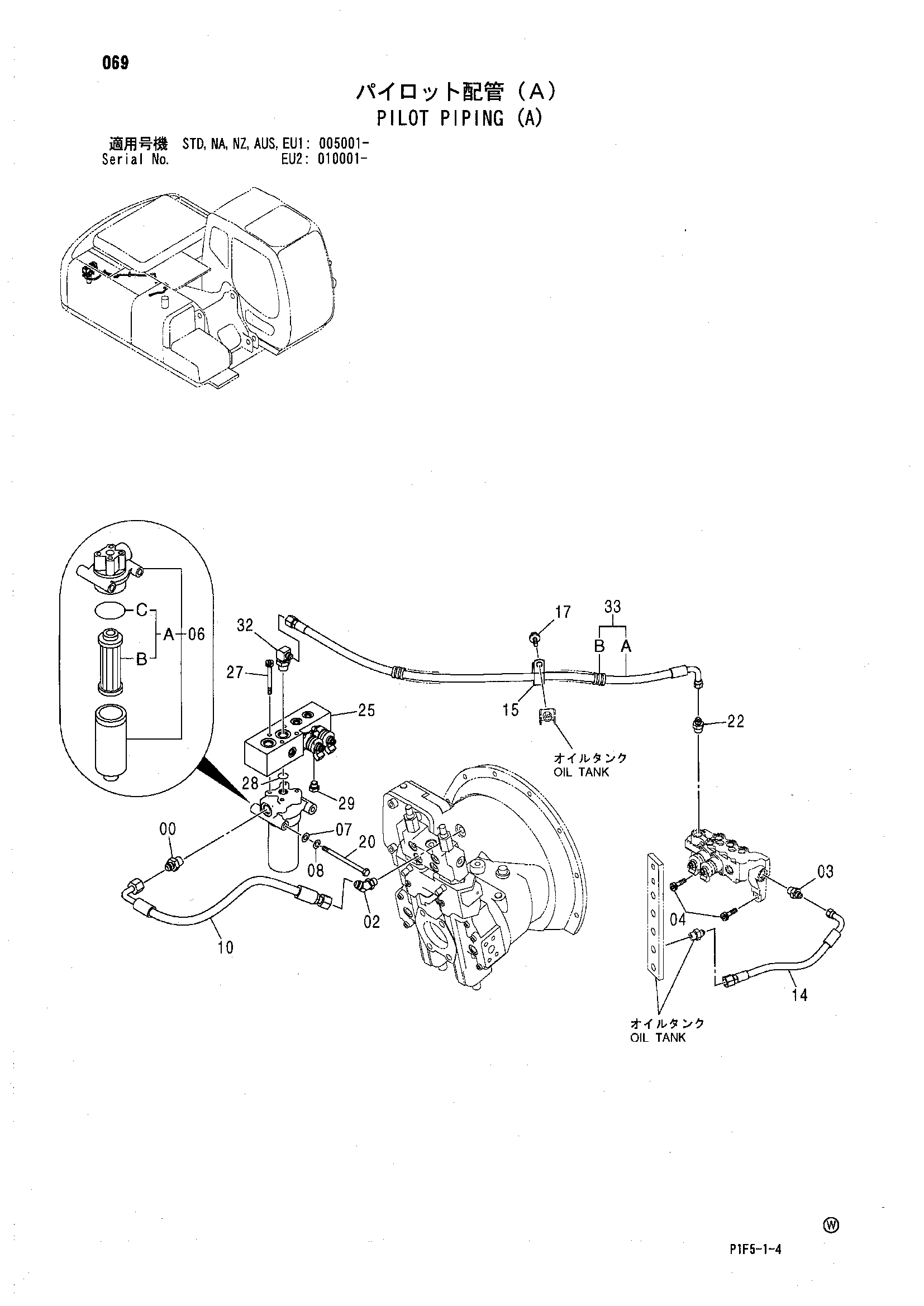

Заводская схема «Пилотные гидролинии (A)» для HITACHI ZX180LC-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852144 | Адаптер | 1 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | A852234 | Угловой штуцер | 1 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | A852133 | Адаптер | 1 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | J781030 | Болт с внутренним шестигранником | 2 |
| 06 | 4330227 | Масляный фильтр | 1 |
| 06A | 4370435 | Фильтрующий элемент | 1 |
| 06B | 4191301 | Фильтрующий элемент | 1 |
| 06C | A811060 | Уплотнительное кольцо | 1 |
| 07 | A590110 | Плоская шайба | 2 |
| 08 | A590910 | Пружинная шайба | 2 |
| 10 | 4416877 | Шланг | 1 |
| 14 | 4445714 | Шланг | 1 |
| 15 | 4190265 | Зажим | 1 |
| 17 | J011025 | Болт с шайбой | 1 |
| 17 | J271025 замена: J901025 | Болт с шайбой | 1 |
| 17 | J271025 замена: J222010 | Болт с шайбой | 1 |
| 20 | J901004 | Болт | 2 |
| 22 | A852133 | Адаптер | 1 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 4445490 замена: 9220219 | Электромагнитный клапан | 1 |
| 25 | 9220219 | Электромагнитный клапан | 1 |
| 27 | J780880 | Болт с внутренним шестигранником | 4 |
| 28 | 4506416 | Уплотнительное кольцо | 1 |
| 29 | A885002 | Пробка | 1 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 32 | A852343 | Угловой штуцер | 1 |
| 32A | 4506418 | Уплотнительное кольцо | 1 |
| 33 | 9204535 | Шланг в сборе | 1 |
| 33A | 4454368 | Шланг | 1 |
| 33B | 4327293 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180LC-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
