Пилотные гидролинии (2P-BOOM)[EU1, EU2] — HITACHI ZX180LC-HCME
Заводская схема «Пилотные гидролинии (2P-BOOM)[EU1, EU2]» для HITACHI ZX180LC-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.

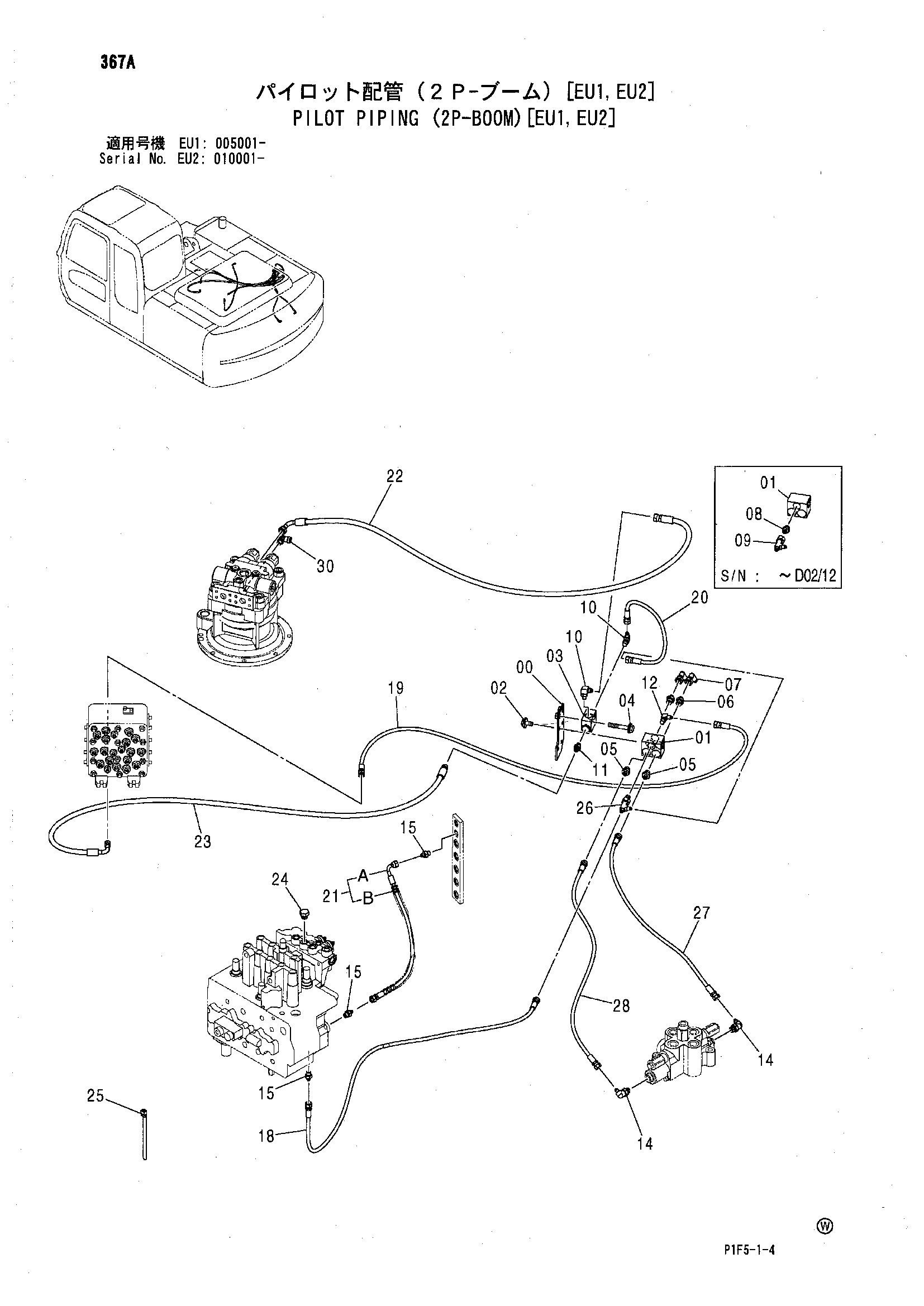

![Схема Пилотные гидролинии (2P-BOOM)[EU1, EU2] HITACHI ZX180LC-HCME](/catalog-drawings/05/051bafeb-da33-4122-b3aa-1dff01160b0d.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9758775 | Кронштейн | 1 |
| 01 | 4330230 | Челночный клапан | 1 |
| 02 | J010816 | Болт с шайбой | 2 |
| 02 | J260816 замена: J900816 | Болт с шайбой | 2 |
| 02 | J260816 замена: A590108 | Болт с шайбой | 2 |
| 03 | 4203447 | Челночный клапан | 1 |
| 04 | J010850 | Болт с шайбой | 2 |
| 04 | J260850 замена: J900850 | Болт с шайбой | 2 |
| 04 | J260850 замена: A590108 | Болт с шайбой | 2 |
| 05 | A852132 | Адаптер | 2 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | A852133 | Адаптер | 2 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4239976 | Унион S | 2 |
| 08 | A852122 | Адаптер | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4252786 | Тройник | 1 |
| 10 | A852322 | Угловой штуцер | 2 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | A852123 | Адаптер | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | A852323 | Угловой штуцер | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 14 | A852332 | Угловой штуцер | 2 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | A852122 | Адаптер | 3 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4481346 | Шланг | 1 |
| 19 | 4481348 | Шланг | 1 |
| 20 | 4334310 | Шланг | 1 |
| 21 | 9197466 | Шланг в сборе | 1 |
| 21A | 4448809 | Шланг | 1 |
| 21B | 4327293 | Защитный кожух | 1 |
| 22 | 4481396 | Шланг | 1 |
| 23 | 4481398 | Шланг | 1 |
| 24 | A885002 | Пробка | 1 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4055312 | Ленточный зажим | 10 |
| 26 | A852422 | Тройник | 1 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 27 | 4366895 | Шланг | 1 |
| 28 | 4348100 | Шланг | 1 |
| 30 | 4376846 | Угловой штуцер | 1 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180LC-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
