Шланг защита от разрыва клапан трубопроводы (позиционирование)(2P-BOOM)[EU1, EU2] — HITACHI ZX180LC-HCME

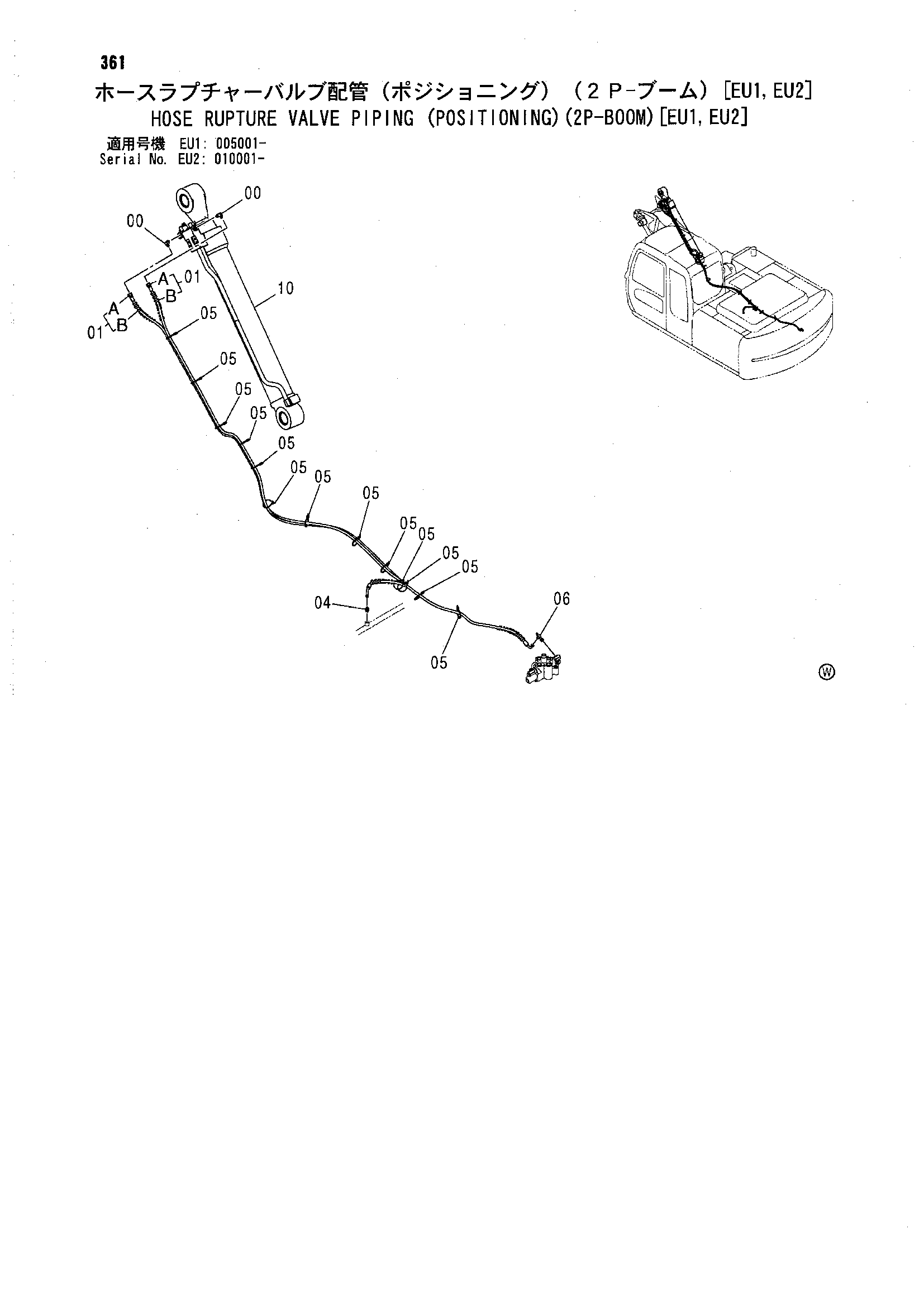

Заводская схема «Шланг защита от разрыва клапан трубопроводы (позиционирование)(2P-BOOM)[EU1, EU2]» для HITACHI ZX180LC-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Шланг защита от разрыва клапан трубопроводы (позиционирование)(2P-BOOM)[EU1, EU2] HITACHI ZX180LC-HCME](/catalog-drawings/0c/0c4a8215-9828-493b-802f-6057f4d0a75c.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852323 | Угловой штуцер | 2 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | 9226487 | Шланг в сборе | 2 |
| 01A | 4603551 | Шланг | 1 |
| 01B | 4327293 | Защитный кожух | 10 |
| 04 | A852133 | Адаптер | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4055312 | Ленточный зажим | 13 |
| 06 | 4242052 | Соединительный штуцер | 1 |
| 10 | 4485931 | Гидроцилиндр. позиционирование | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180LC-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
