HSB общий трубопроводы (гидромолот, гидроножницы)(2P-BOOM)[EU1, EU2] — HITACHI ZX180LC-HCME

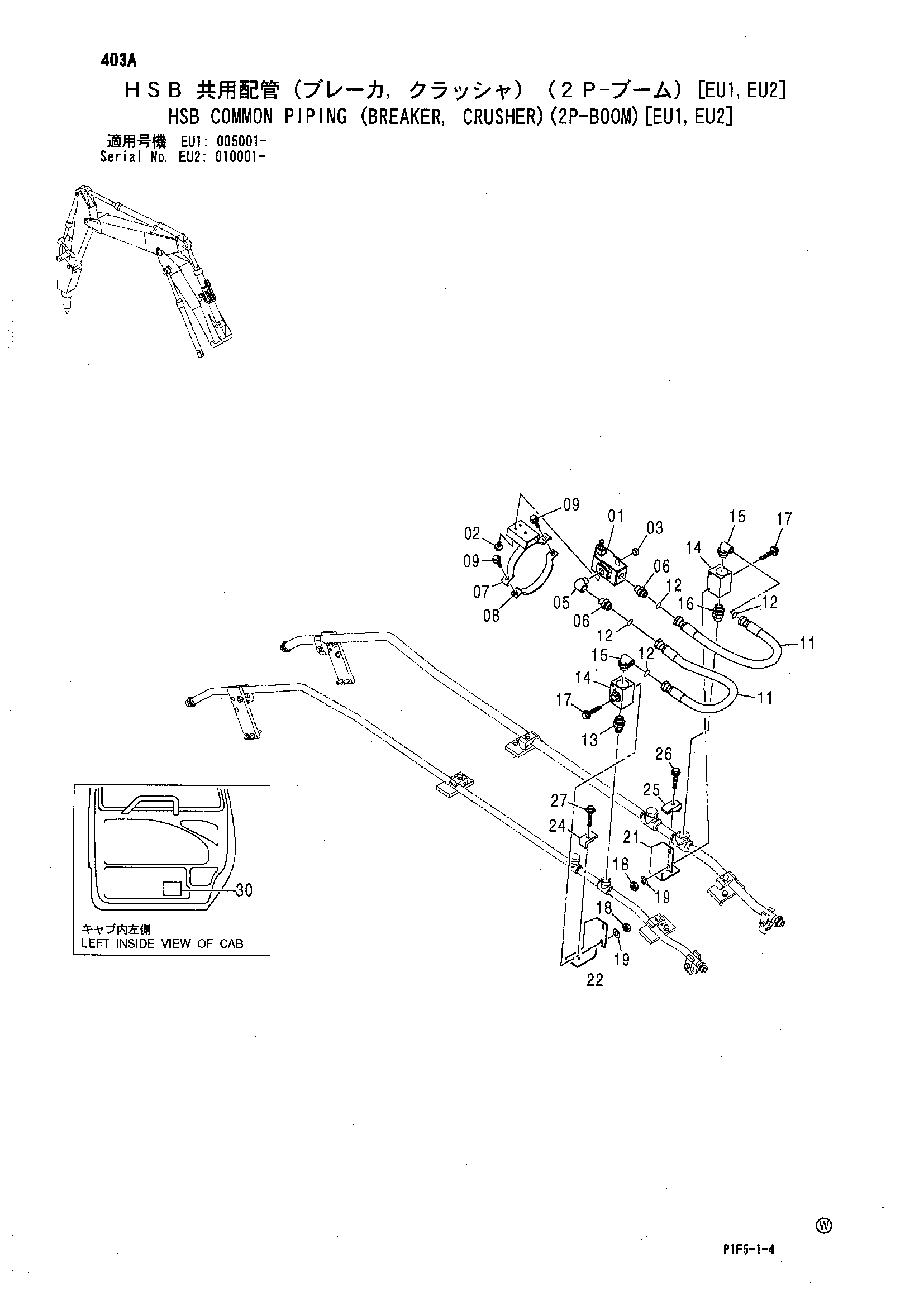

Заводская схема «HSB общий трубопроводы (гидромолот, гидроножницы)(2P-BOOM)[EU1, EU2]» для HITACHI ZX180LC-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема HSB общий трубопроводы (гидромолот, гидроножницы)(2P-BOOM)[EU1, EU2] HITACHI ZX180LC-HCME](/catalog-drawings/9c/9ceb4b89-e6fd-4095-91f3-f6d9802b4db3.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4209158 | Предохранительный клапан | 1 |
| 02 | J010816 | Болт с шайбой | 3 |
| 02 | J260816 замена: J900816 | Болт с шайбой | 3 |
| 02 | J260816 замена: A590108 | Болт с шайбой | 3 |
| 03 | 94-2014 | Пробка | 1 |
| 05 | 94-0633 | Угловой штуцер | 1 |
| 06 | 4208967 | Адаптер | 2 |
| 07 | 8092021 | Хомут | 1 |
| 08 | 9760764 | Хомут | 1 |
| 09 | J011035 | Болт с шайбой | 2 |
| 09 | J271035 замена: J901035 | Болт с шайбой | 2 |
| 09 | J271035 замена: J222010 | Болт с шайбой | 2 |
| 11 | 4188920 | Шланг | 2 |
| 12 | 4187308 | Уплотнительное кольцо | 4 |
| 13 | 4291797 | Адаптер | 1 |
| 13A | 4506424 | Уплотнительное кольцо | 1 |
| 13B | 4506429 | Уплотнительное кольцо | 1 |
| 14 | 4447675 | Запорный клапан | 2 |
| 15 | A853386 | Угловой штуцер | 2 |
| 15A | 4506429 | Уплотнительное кольцо | 1 |
| 16 | 4436616 | Адаптер | 1 |
| 16A | 4506429 | Уплотнительное кольцо | 2 |
| 17 | J011090 | Болт с шайбой | 4 |
| 17 | J271090 замена: J901090 | Болт с шайбой | 4 |
| 17 | J271090 замена: J222010 | Болт с шайбой | 4 |
| 18 | J950010 | Гайка | 4 |
| 19 | A590110 | Плоская шайба | 4 |
| 21 | 8092023 | Кронштейн | 1 |
| 22 | 8092122 | Кронштейн | 1 |
| 24 | 4190126 | Хомут трубки | 1 |
| 25 | 4190127 | Хомут трубки | 1 |
| 26 | J011270 | Болт с шайбой | 1 |
| 26 | J271270 замена: J901270 | Болт с шайбой | 1 |
| 26 | J271270 замена: J222012 | Болт с шайбой | 1 |
| 27 | J011260 | Болт с шайбой | 1 |
| 27 | J271260 замена: J901260 | Болт с шайбой | 1 |
| 27 | J271260 замена: J222012 | Болт с шайбой | 1 |
| 30 | 4301977 | Информационная табличка | 1 |
| 30 | 4301979 | Информационная табличка | 1 |
| 30 | 3094251 | Информационная табличка | 1 |
| 30 | 3094254 | Информационная табличка | 1 |
| 30 | 3094252 | Информационная табличка | 1 |
| 30 | 3094253 | Информационная табличка | 1 |
| 30 | 3095518 | Информационная табличка | 1 |
| 30 | 3095516 | Информационная табличка | 1 |
| 30 | 3094255 | Информационная табличка | 1 |
| 30 | 4330058 | Информационная табличка | 1 |
| 30 | 3094256 | Информационная табличка | 1 |
| 30 | 3095520 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180LC-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
