Быстросъёмное устройство трубопроводы (2P-BOOM): 2[EU1, EU2] — HITACHI ZX180LC-HCME

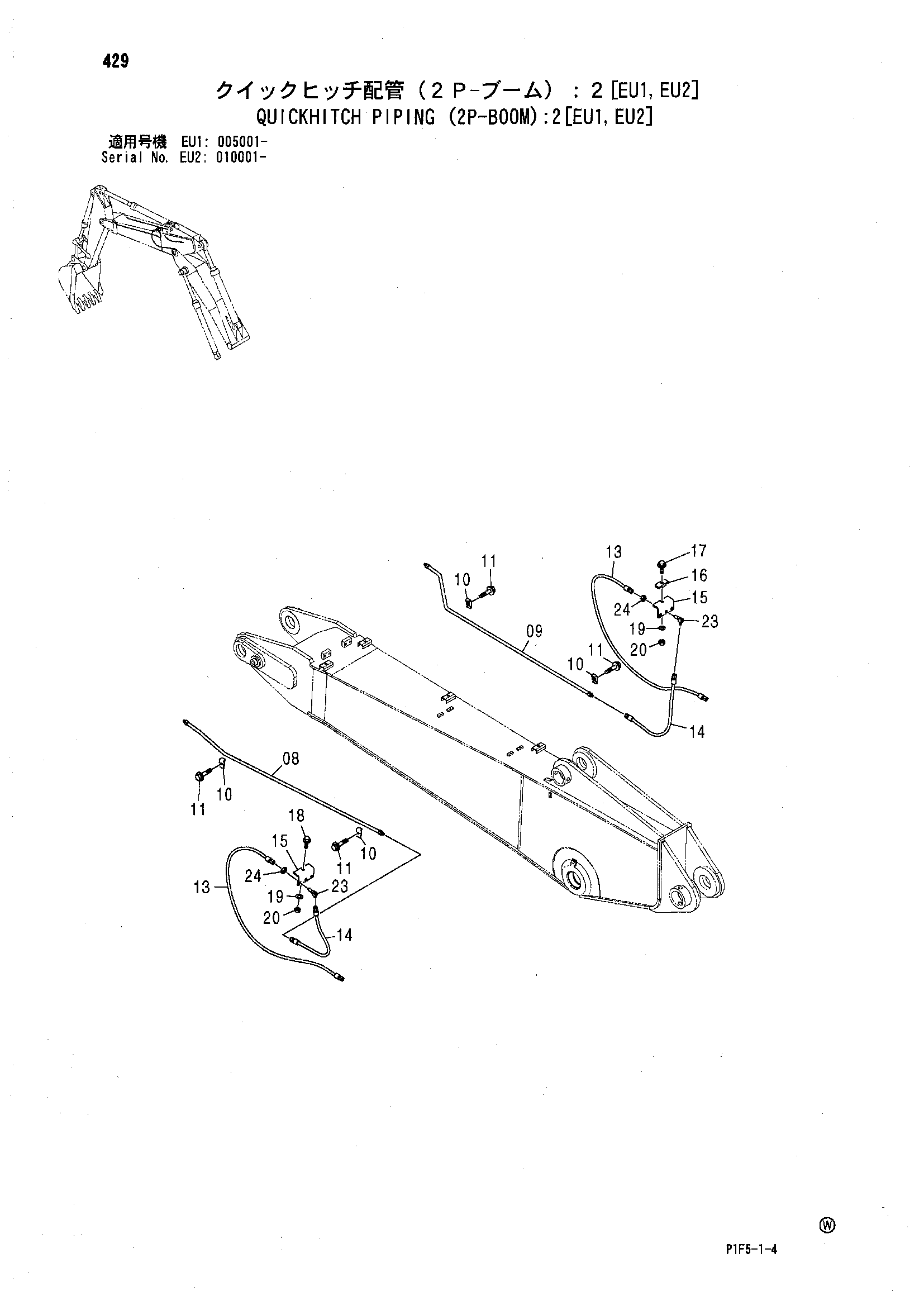

Заводская схема «Быстросъёмное устройство трубопроводы (2P-BOOM): 2[EU1, EU2]» для HITACHI ZX180LC-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Быстросъёмное устройство трубопроводы (2P-BOOM): 2[EU1, EU2] HITACHI ZX180LC-HCME](/catalog-drawings/10/100620eb-f1c2-453a-8e09-fbd9e1f4e899.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 08 | 8092295 | Трубка | 1 |
| 09 | 8092296 | Трубка | 1 |
| 10 | 4190124 | Хомут трубки | 4 |
| 11 | J011250 | Болт с шайбой | 4 |
| 11 | J271250 замена: J901250 | Болт с шайбой | 4 |
| 11 | J271250 замена: J222012 | Болт с шайбой | 4 |
| 13 | 4462707 | Шланг | 2 |
| 14 | 9226382 | Шланг в сборе | 2 |
| 14A | 4361510 | Шланг | 1 |
| 14B | 4327293 | Защитный кожух | 2 |
| 15 | 4600883 | Кронштейн | 2 |
| 16 | 4189859 | Хомут трубки | 1 |
| 17 | J011265 | Болт с шайбой | 1 |
| 17 | J271265 замена: J901265 | Болт с шайбой | 1 |
| 17 | J271265 замена: J222012 | Болт с шайбой | 1 |
| 18 | J011245 | Болт с шайбой | 1 |
| 18 | J271245 замена: J901245 | Болт с шайбой | 1 |
| 18 | J271245 замена: J222012 | Болт с шайбой | 1 |
| 19 | A590112 | Плоская шайба | 2 |
| 20 | J950012 | Гайка | 2 |
| 23 | 4285863 | Угловой штуцер | 2 |
| 24 | 4202531 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180LC-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
