Гидроцилиндр рукояти [с удерживающий клапан]<моноблочный стрела> — HITACHI ZX180LC-HCME
Заводская схема «Гидроцилиндр рукояти [с удерживающий клапан]<моноблочный стрела>» для HITACHI ZX180LC-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.

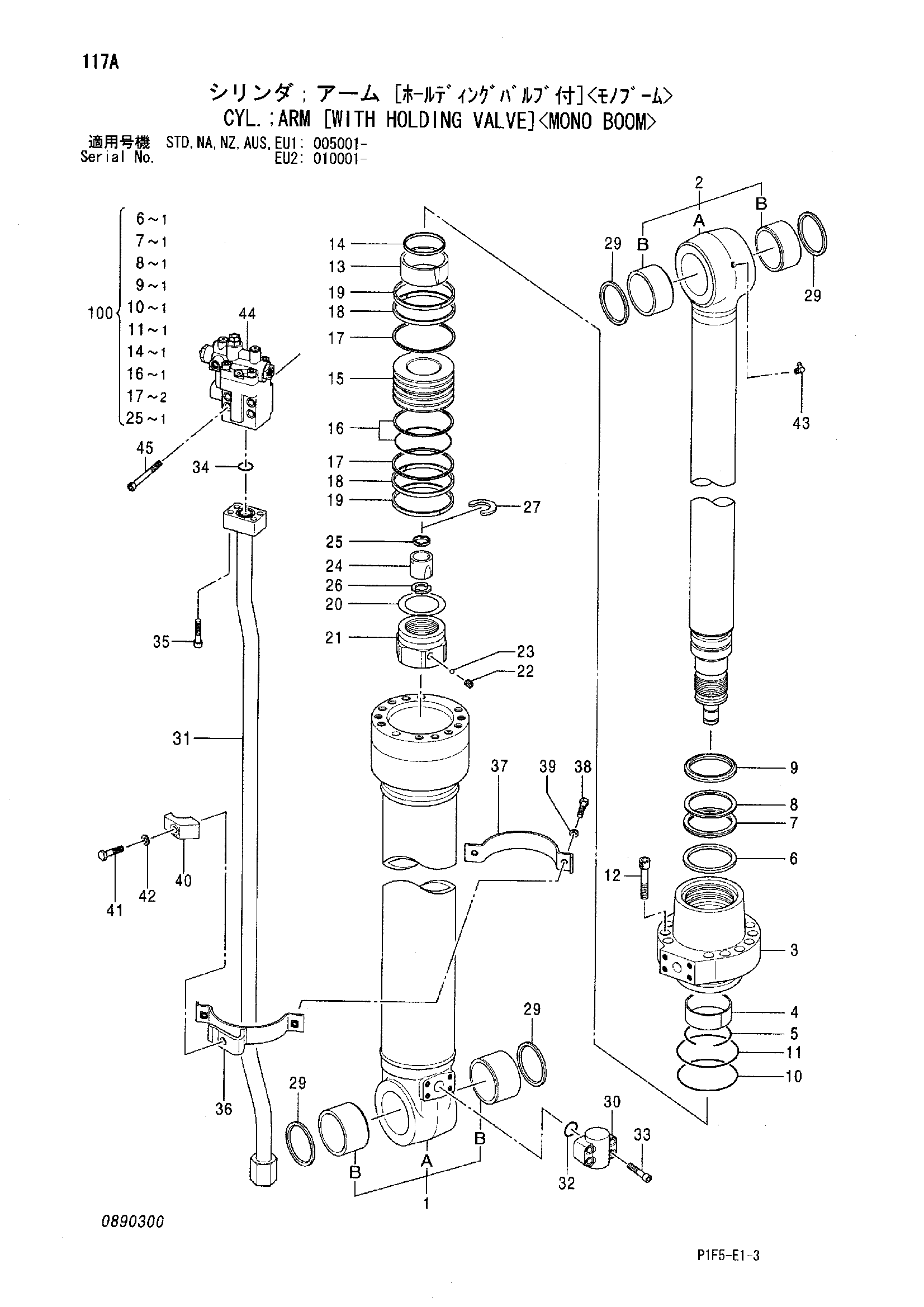

![Схема Гидроцилиндр рукояти [с удерживающий клапан]<моноблочный стрела> HITACHI ZX180LC-HCME](/catalog-drawings/e7/e700bb8c-e083-4827-98ba-b22bac321c96.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4468813 | Гидроцилиндр рукояти | 1 | |
| 1 | 0871301 | Труба гидроцилиндра в сборе | 1 |
| 1A | 0871302 | Труба гидроцилиндра | 1 |
| 1B | 4352398 | Втулка пальца | 2 |
| 2 | 0871309 | Шток поршня в сборе | 1 |
| 2A | 0871303 | Шток поршня | 1 |
| 2B | 4352398 | Втулка пальца | 2 |
| 3 | 0871310 | Головка гидроцилиндра | 1 |
| 4 | 0325904 | Втулка | 1 |
| 5 | 0237407 | Стопорное кольцо | 1 |
| 6 | 4469112 | Кольцо | 1 |
| 7 | 0105301 | U-образная манжета | 1 |
| 8 | 0237419 | Опорное кольцо | 1 |
| 9 | 4428492 | Грязесъёмное кольцо | 1 |
| 10 | A811120 | Уплотнительное кольцо | 1 |
| 11 | 0223704 | Опорное кольцо | 1 |
| 12 | 0409705 | Болт с внутренним шестигранником | 12 |
| 13 | 0871304 | Амортизирующий подшипник | 1 |
| 14 | 4469113 | Уплотнение | 1 |
| 15 | 0737505 | Поршень | 1 |
| 16 | 0223706 | Уплотнительное кольцо | 1 |
| 17 | 0496706 | Опорное кольцо | 2 |
| 18 | 0737506 | Направляющее кольцо | 2 |
| 19 | 0223713 | Кольцо | 2 |
| 20 | 0400909 | Регулировочная шайба | 1 |
| 21 | 0776406 | Гайка | 1 |
| 22 | 0309011 | Установочный винт | 1 |
| 23 | 0111707 | Стальной шарик | 1 |
| 24 | 0409913 | Амортизирующий подшипник | 1 |
| 25 | 0667411 | Уплотнение амортизатор | 1 |
| 26 | 0409915 | Ограничитель | 2 |
| 27 | 0686406 | Стопорное кольцо | 1 |
| 29 | 4067902 | Пылезащитное уплотнение | 4 |
| 30 | 0409016 | Соединение | 1 |
| 31 | 4468829 | Трубка | 1 |
| 32 | 4506430 | Уплотнительное кольцо | 1 |
| 33 | 0309019 | Болт с внутренним шестигранником | 4 |
| 34 | 984614 | Уплотнительное кольцо | 1 |
| 35 | 0309020 | Болт с внутренним шестигранником | 4 |
| 36-42 | 0871306 | Комплект лента | 1 |
| 36 | 0871307 | Лента | 1 |
| 37 | 0871308 | Лента | 1 |
| 38 | 0408815 | Болт | 2 |
| 39 | 0325913 | Шайба | 2 |
| 40 | 0309021 | Держатель | 1 |
| 41 | 0309022 | Болт | 1 |
| 42 | 0208516 | Пружинная шайба | 1 |
| 43 | 0225709 | Пресс-маслёнка | 1 |
| 44 | 4600832 | Удерживающий клапан | 1 |
| 45 | 4603245 | Болт с внутренним шестигранником | 4 |
| 100 | 4483194 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180LC-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
