2P-BOOM [EU1, EU2] — HITACHI ZX180LC-HCME
Заводская схема «2P-BOOM [EU1, EU2]» для HITACHI ZX180LC-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.

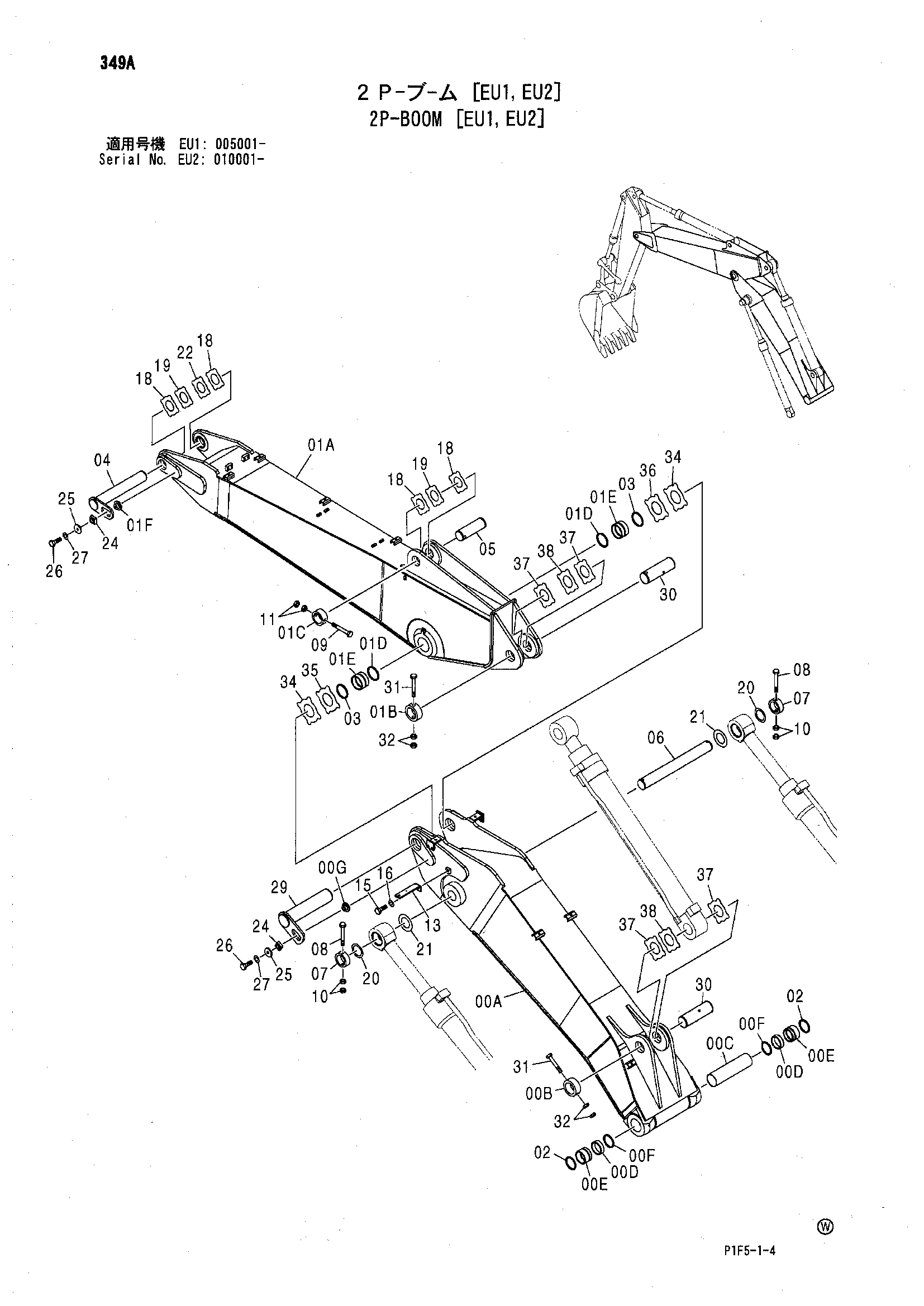

![Схема 2P-BOOM [EU1, EU2] HITACHI ZX180LC-HCME](/catalog-drawings/4d/4d2263d7-77bd-43d3-b767-b3a902dc6071.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7043361 | Стрела фирст | 1 |
| 00A | 5008628 | Стрела фирст | 1 |
| 00B | 4434956 | Ограничитель | 1 |
| 00C | 4469600 | Проставка | 1 |
| 00D | 4402460 | Втулка | 2 |
| 00E | 4443880 | Втулка | 2 |
| 00F | 4067901 | Пылезащитное уплотнение | 2 |
| 00G | 4426117 | Стопер | 1 |
| 01 | 7043362 | Стрела секонд | 1 |
| 01A | 5008629 | Стрела секонд | 1 |
| 01B | 4434956 | Ограничитель | 1 |
| 01C | 4434953 | Ограничитель | 1 |
| 01D | 4074008 | Пылезащитное уплотнение | 2 |
| 01E | 4443883 | Втулка | 2 |
| 01F | 4426117 | Ограничитель | 1 |
| 02 | 4067901 | Пылезащитное уплотнение | 2 |
| 03 | 4074008 | Пылезащитное уплотнение | 2 |
| 04 | 8087367 | Палец | 1 |
| 05 | 3094627 | Палец | 1 |
| 06 | 3094602 | Палец | 1 |
| 07 | 4435240 | Ограничитель | 2 |
| 08 | 4435129 | Стопорный палец | 2 |
| 09 | 4435126 | Стопорный палец | 1 |
| 10 | J950016 | Гайка | 4 |
| 11 | J950020 | Гайка | 2 |
| 13 | 4602796 | Кронштейн | 1 |
| 15 | J901425 | Болт | 1 |
| 16 | A590914 | Пружинная шайба | 1 |
| 18 | 4444286 | Упорная пластина | 4 |
| 19 | 4444287 | Упорная пластина | 2 |
| 20 | 4447890 | Упорная пластина | 2 |
| 21 | 4450012 | Упорная пластина | 2 |
| 22 | 4462624 | Упорная пластина | 1 |
| 24 | 4424425 | Блок | 2 |
| 25 | 4426128 | Пластина | 2 |
| 26 | J921840 | Болт | 2 |
| 27 | J257218 | Пружинная шайба | 2 |
| 29 | 8090097 | Палец | 1 |
| 30 | 3095807 | Палец | 2 |
| 31 | 4435128 | Стопорный палец | 2 |
| 32 | J950022 | Гайка | 4 |
| 34 | 4445638 | Упорная пластина | 2 |
| 35 | 4460372 | Упорная пластина | 1 |
| 36 | 4445639 | Упорная пластина | 1 |
| 37 | 4444284 | Упорная пластина | 4 |
| 38 | 4444285 | Упорная пластина | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180LC-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
