Гидроцилиндр. позиционирование [с удерживающий клапан]<2P-BOOM> — HITACHI ZX180LC-AMS

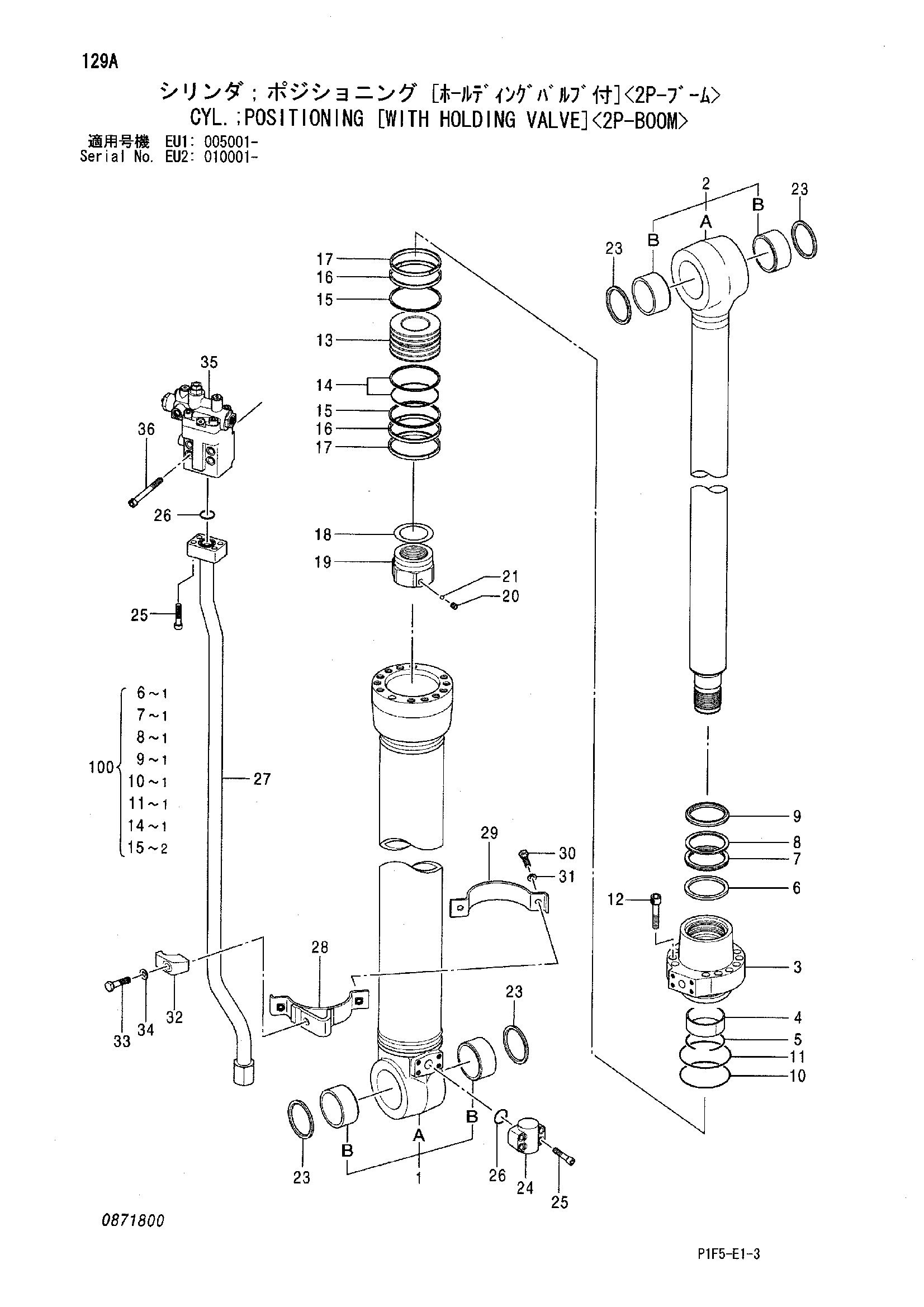

Заводская схема «Гидроцилиндр. позиционирование [с удерживающий клапан]<2P-BOOM>» для HITACHI ZX180LC-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4485931	Гидроцилиндр. позиционирование	1
1	0871801	Труба гидроцилиндра в сборе	1
1A	0871802	Труба гидроцилиндра	1
1B	4397790	Втулка пальца	2
2	0871803	Шток поршня в сборе	1
2A	0871804	Шток поршня	1
2B	4397790	Втулка пальца	2
3	0867305	Головка гидроцилиндра	1
4	0836104	Втулка	1
5	0208504	Кольцо	1
6	0836105	Кольцо	1
7	0836106	U-образная манжета	1
8	0836107	Опорное кольцо	1
9	0807904	Грязесъёмное кольцо	1
10	A811145	Уплотнительное кольцо	1
11	0871805	Опорное кольцо	1
12	0714306	Болт с внутренним шестигранником	12
13	0867306	Поршень	1
14	0237218	Уплотнительное кольцо	1
15	0871806	Опорное кольцо	2
16	0867307	Направляющее кольцо	2
17	0237220	Направляющее кольцо	2
18	0373414	Регулировочная шайба	1
19	0867308	Гайка	1
20	0352715	Установочный винт	1
21	0104404	Шарик	1
23	4067901	Грязесъёмное кольцо	4
24	0899203	Соединение	1
25	M341236	Болт с внутренним шестигранником	8
26	984614	Уплотнительное кольцо	2
27	4637583	Трубка	1
28-34	0867313	Комплект лента	1
28	0867314	Лента	1
29	0387311	Лента	1
30	0408815	Болт	2
31	0325913	Шайба	2
32	0309021	Держатель	1
33	0667013	Болт	1
34	0208516	Пружинная шайба	1
35	4604883	Удерживающий клапан	1
36	M341290	Болт с внутренним шестигранником	4
100	4612271	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX180LC-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
