Гидролинии рабочего оборудования (2P-BOOM) [EU1, EU2] — HITACHI ZX180LC-AMS

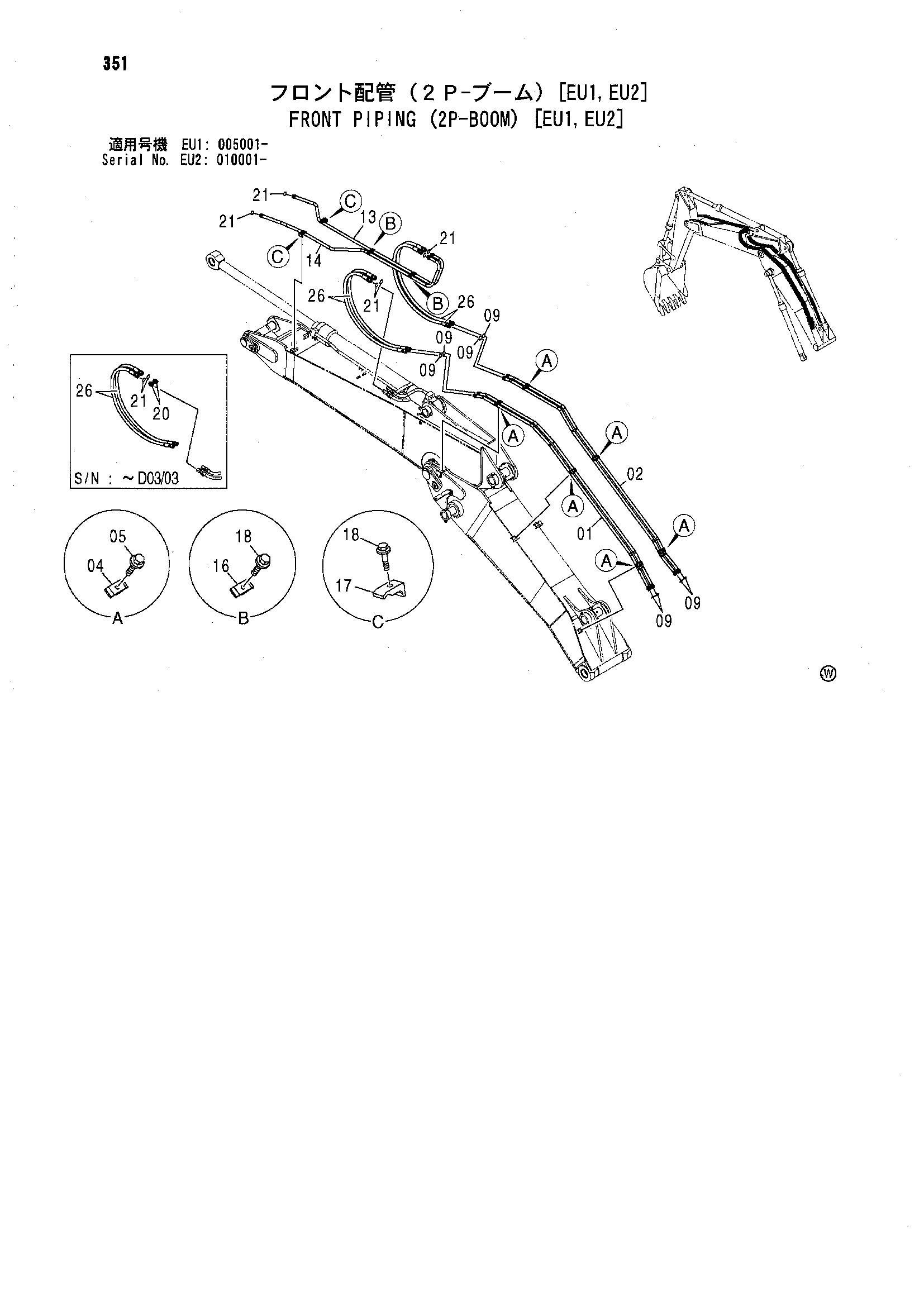

Заводская схема «Гидролинии рабочего оборудования (2P-BOOM) [EU1, EU2]» для HITACHI ZX180LC-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Гидролинии рабочего оборудования (2P-BOOM) [EU1, EU2] HITACHI ZX180LC-AMS](/catalog-drawings/84/8472f337-4234-4271-a2ca-ba3885ac3c1a.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8090183 | Трубка | 2 |
| 02 | 8090184 | Трубка | 2 |
| 04 | 4189859 | Хомут трубки | 6 |
| 05 | J011260 | Болт с шайбой | 6 |
| 05 | J271260 замена: J901260 | Болт с шайбой | 6 |
| 05 | J271260 замена: J222012 | Болт с шайбой | 6 |
| 09 | 4187308 | Уплотнительное кольцо | 8 |
| 13 | 8090185 | Трубка | 1 |
| 14 | 8090186 | Трубка | 1 |
| 16 | 4189859 | Хомут трубки | 2 |
| 17 | 4190126 | Хомут трубки | 2 |
| 18 | J011260 | Болт с шайбой | 4 |
| 18 | J271260 замена: J901260 | Болт с шайбой | 4 |
| 18 | J271260 замена: J222012 | Болт с шайбой | 4 |
| 20 | A853166 | Адаптер | 2 |
| 20A | 4506424 | Уплотнительное кольцо | 1 |
| 21 | 4187308 | Уплотнительное кольцо | 6 |
| 26 | 4400846 | Шланг | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180LC-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
