Пилотные гидролинии (поток производительность селектор): 2 — HITACHI ZX180LC-AMS

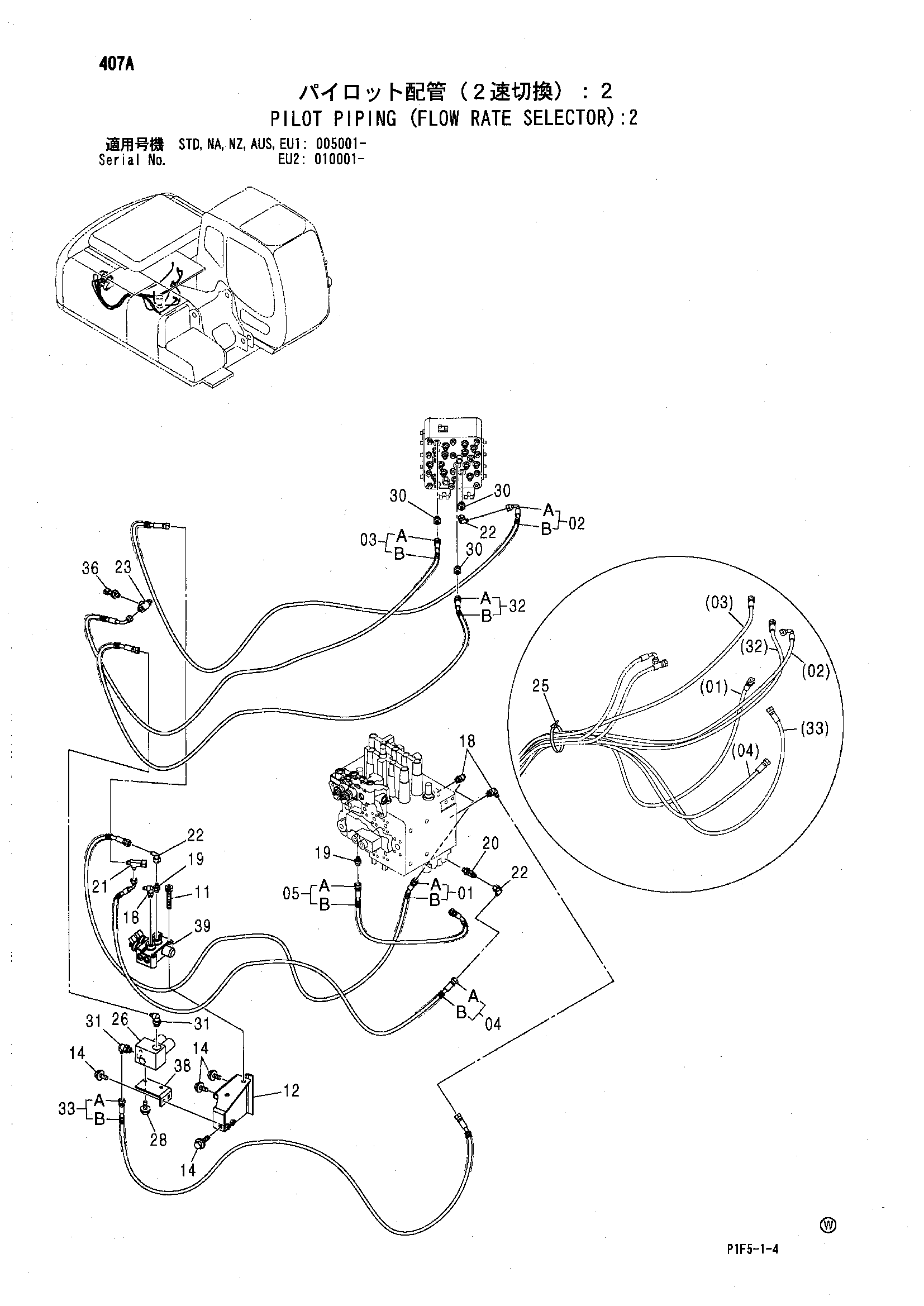

Заводская схема «Пилотные гидролинии (поток производительность селектор): 2» для HITACHI ZX180LC-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9208197 | Шланг в сборе | 1 |
| 01A | 4465028 | Шланг | 1 |
| 01B | 4327293 | Защитный кожух | 4 |
| 02 | 9208200 | Шланг в сборе | 1 |
| 02A | 4465031 | Шланг | 1 |
| 02B | 4327293 | Защитный кожух | 4 |
| 03 | 9208201 | Шланг в сборе | 1 |
| 03A | 4465032 | Шланг | 1 |
| 03B | 4327293 | Защитный кожух | 4 |
| 04 | 9207932 | Шланг в сборе | 1 |
| 04A | 4465045 | Шланг | 1 |
| 04B | 4327293 | Защитный кожух | 3 |
| 05 | 9208198 | Шланг в сборе | 1 |
| 05A | 4465029 | Шланг | 1 |
| 05B | 4327293 | Защитный кожух | 1 |
| 11 | J781065 | Болт с внутренним шестигранником | 2 |
| 12 | 7041427 | Кронштейн | 1 |
| 14 | J011030 | Болт с шайбой | 5 |
| 14 | J271030 замена: J901030 | Болт с шайбой | 5 |
| 14 | J271030 замена: J222010 | Болт с шайбой | 5 |
| 18 | A852322 | Угловой штуцер | 3 |
| 19 | A852122 | Адаптер | 2 |
| 20 | A852422 | Тройник | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4252786 | Тройник | 1 |
| 22 | 4346096 | Унион S | 3 |
| 23 | 4364784 | Тройник | 1 |
| 23A | 957366 | Уплотнительное кольцо | 2 |
| 25 | 4055312 | Ленточный зажим | 10 |
| 26 | 4325439 | Клапан блок | 1 |
| 28 | J010820 | Болт с шайбой | 2 |
| 28 | J260820 замена: J900820 | Болт с шайбой | 2 |
| 28 | J260820 замена: A590108 | Болт с шайбой | 2 |
| 30 | A852132 | Адаптер | 3 |
| 31 | A852332 | Угловой штуцер | 2 |
| 31A | 4509180 | Уплотнительное кольцо | 1 |
| 32 | 9208204 | Шланг в сборе | 1 |
| 32A | 4465035 | Шланг | 1 |
| 32B | 4327293 | Защитный кожух | 3 |
| 33 | 9208199 | Шланг в сборе | 1 |
| 33A | 4465030 | Шланг | 1 |
| 33B | 4327293 | Защитный кожух | 3 |
| 36 | 4436535 | Датчик давления | 1 |
| 38 | 4465488 | Кронштейн | 1 |
| 39 | 4480971 | Электромагнитный клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180LC-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
