Отопитель трубопроводы — HITACHI ZX180LC-AMS

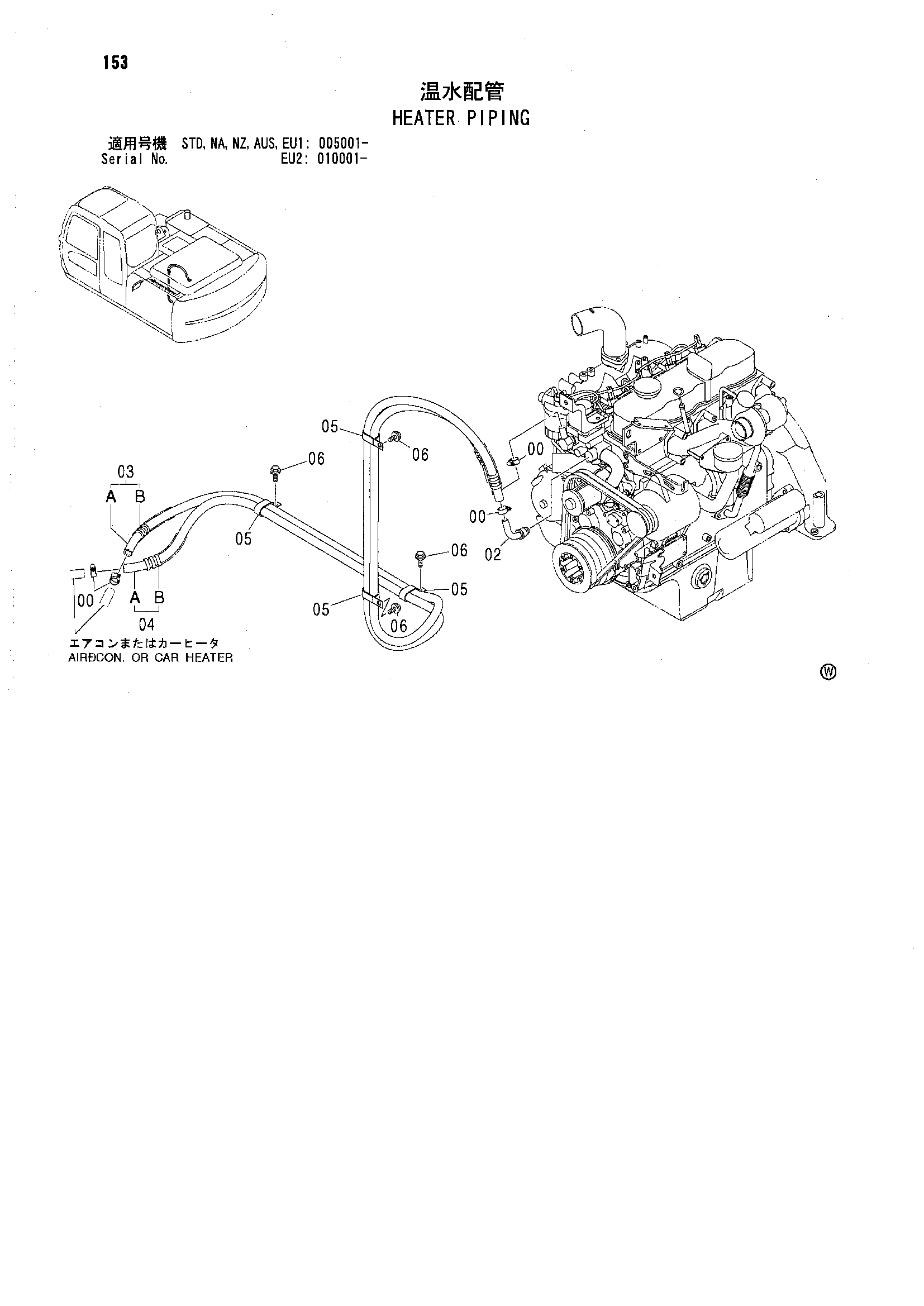

Заводская схема «Отопитель трубопроводы» для HITACHI ZX180LC-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4514699 | Хомут шланга | 4 |
| 02 | 9745899 | Соединение трубка | 1 |
| 03 | 9196591 | Водяной шланг в сборе | 1 |
| 03A | 4447719 | Водяной шланг | 1 |
| 03B | 4320661 | Защитный кожух | 2 |
| 04 | 9196592 | Водяной шланг в сборе | 1 |
| 04A | 4447720 | Водяной шланг | 1 |
| 04B | 4320661 | Защитный кожух | 2 |
| 05 | 4192034 | Зажим | 4 |
| 06 | J011020 | Болт с шайбой | 4 |
| 06 | J271020 замена: J901020 | Болт с шайбой | 4 |
| 06 | J271020 замена: J222010 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180LC-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
