Ковш 1.1 [JIS 94] — HITACHI ZX180LC-AMS
Заводская схема «Ковш 1.1 [JIS 94]» для HITACHI ZX180LC-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.

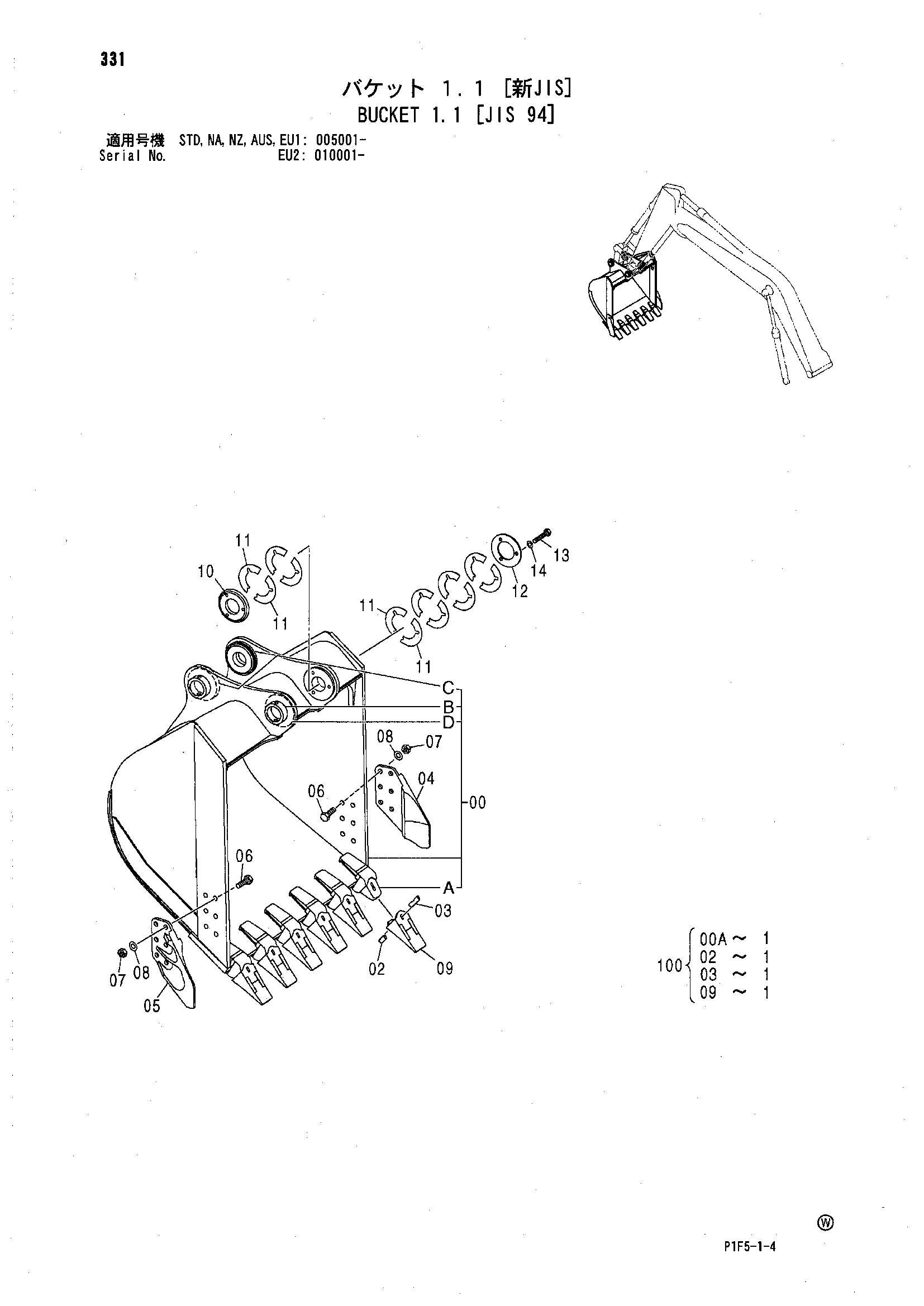

![Схема Ковш 1.1 [JIS 94] HITACHI ZX180LC-AMS](/catalog-drawings/da/da505b29-6543-4b1d-8337-7570a77d9603.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9202092 | Ковш в сборе | 1 | |
| 00 | 8084342 | Ковш | 1 |
| 00A | 4414271 | Адаптер зуба | 6 |
| 00B | 4454563 | Ограничитель | 2 |
| 00C | 4225804 | Бобышка | 2 |
| 00D | 4445241 | Бобышка | 1 |
| 02 | 4501625 | Резиновый фиксатор | 6 |
| 03 | 4501627 | Стопорный палец | 6 |
| 04 | 2014503 | Боковой резец | 1 |
| 05 | 2014504 | Боковой резец | 1 |
| 06 | J932270 | Болт | 12 |
| 07 | J951022 | Гайка | 12 |
| 08 | A590922 | Пружинная шайба | 12 |
| 09 | 4427919 | Коронка зуба | 6 |
| 10 | 4445245 | Бобышка | 1 |
| 11 | 4275784 | Регулировочная шайба 1.0 | 12 |
| 12 | 4275783 | Пластина | 1 |
| 13 | J901480 | Болт | 3 |
| 14 | A590914 | Пружинная шайба | 3 |
| 100 | 9200867 | Комплект наконечник | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180LC-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
