Основные гидролинии (1) — HITACHI ZX180LC-AMS

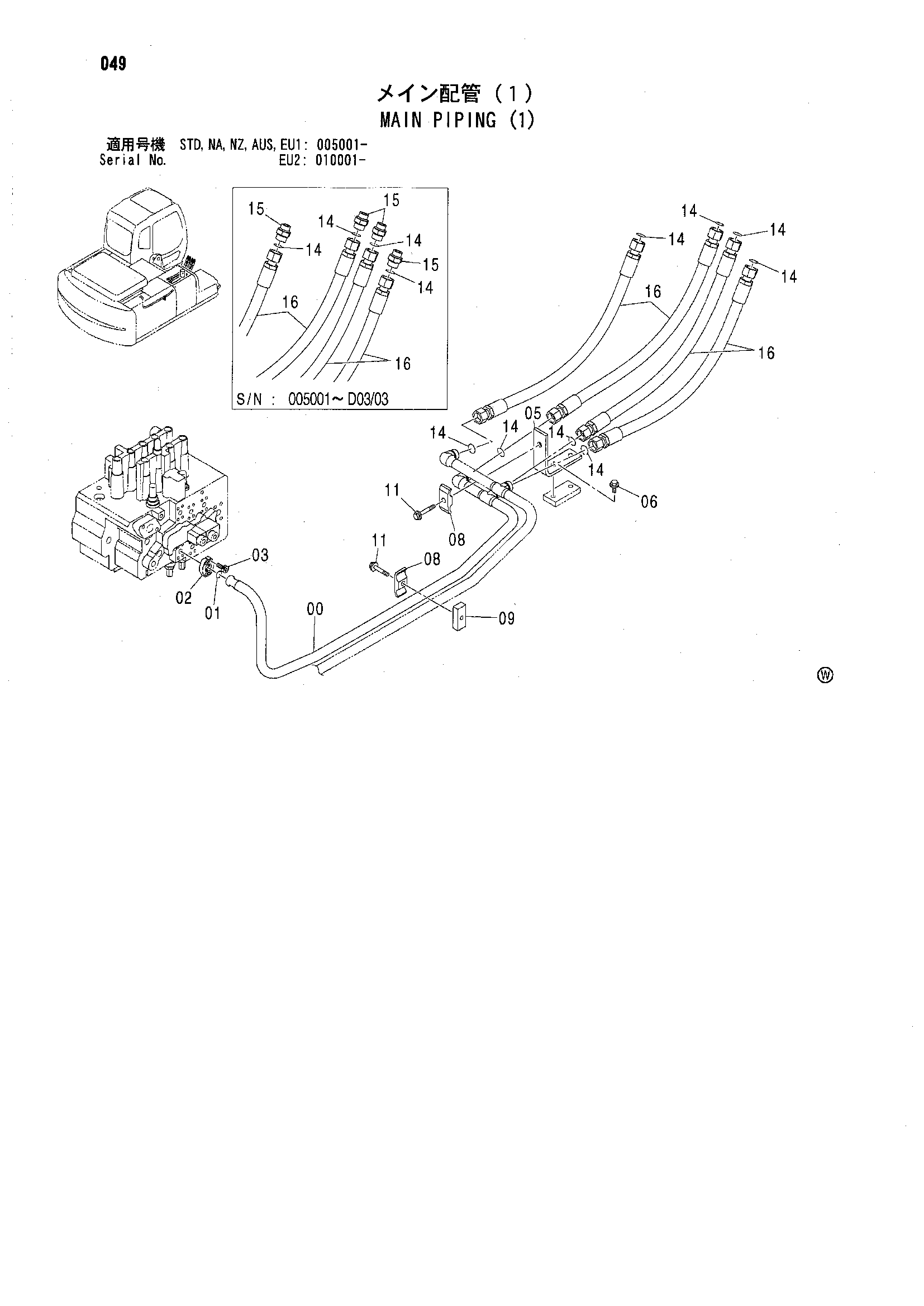

Заводская схема «Основные гидролинии (1)» для HITACHI ZX180LC-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8090871 | Трубка | 1 |
| 01 | 4510167 | Уплотнительное кольцо | 1 |
| 02 | 4510173 | Разъёмный фланец | 2 |
| 03 | J780825 | Болт с внутренним шестигранником | 4 |
| 05 | 8082661 | Опора | 1 |
| 06 | J021225 | Болт с шайбой | 2 |
| 06 | J271225 замена: J901225 | Болт с шайбой | 2 |
| 06 | J271225 замена: J222012 | Болт с шайбой | 2 |
| 08 | 4189859 | Хомут трубки | 2 |
| 09 | 4369262 | Седло винта | 1 |
| 11 | J011260 | Болт с шайбой | 2 |
| 11 | J271260 замена: J901260 | Болт с шайбой | 2 |
| 11 | J271260 замена: J222012 | Болт с шайбой | 2 |
| 14 | 4187308 | Уплотнительное кольцо | 8 |
| 15 | A853166 | Адаптер | 4 |
| 15A | 4506424 | Уплотнительное кольцо | 1 |
| 16 | 4482363 | Шланг | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180LC-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
