Шланг защита от разрыва клапан трубопроводы (рукоять)(2P-BOOM)[EU1, EU2] — HITACHI ZX180LC-AMS

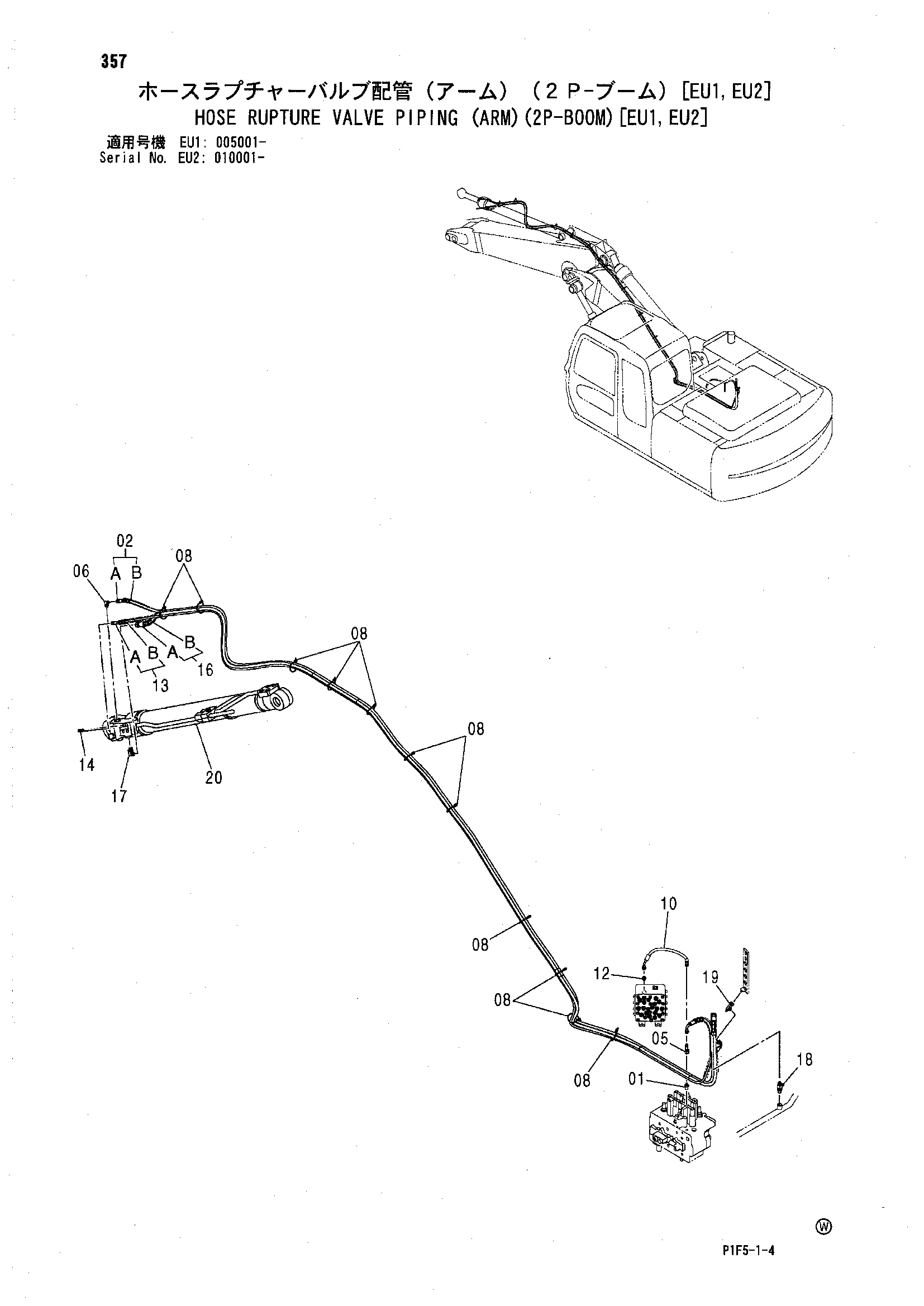

Заводская схема «Шланг защита от разрыва клапан трубопроводы (рукоять)(2P-BOOM)[EU1, EU2]» для HITACHI ZX180LC-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Шланг защита от разрыва клапан трубопроводы (рукоять)(2P-BOOM)[EU1, EU2] HITACHI ZX180LC-AMS](/catalog-drawings/43/4367f306-3ca4-4345-a944-9144a6353906.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4202422 | Адаптер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | 9224702 | Шланг в сборе | 1 |
| 02A | 4600880 | Шланг | 1 |
| 02B | 4327293 | Защитный кожух | 16 |
| 05 | 4246672 | Соединительный штуцер | 1 |
| 06 | A852323 | Угловой штуцер | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4055312 | Ленточный зажим | 11 |
| 10 | 4436264 | Шланг | 1 |
| 12 | A852133 | Адаптер | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 9224703 | Шланг в сборе | 1 |
| 13A | 4600879 | Шланг | 1 |
| 13B | 4327293 | Защитный кожух | 14 |
| 14 | A852322 | Угловой штуцер | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 9224705 | Шланг в сборе | 1 |
| 16A | 4600869 | Шланг | 1 |
| 16B | 4327294 | Защитный кожух | 18 |
| 17 | A852344 | Угловой штуцер | 1 |
| 17A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | A852444 | Тройник | 1 |
| 18A | 4506418 | Уплотнительное кольцо | 1 |
| 19 | 4252786 | Тройник | 1 |
| 20 | 4485925 | Гидроцилиндр рукояти | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180LC-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
