Шланг защита от разрыва клапан трубопроводы (стрела) — HITACHI ZX180LC-AMS

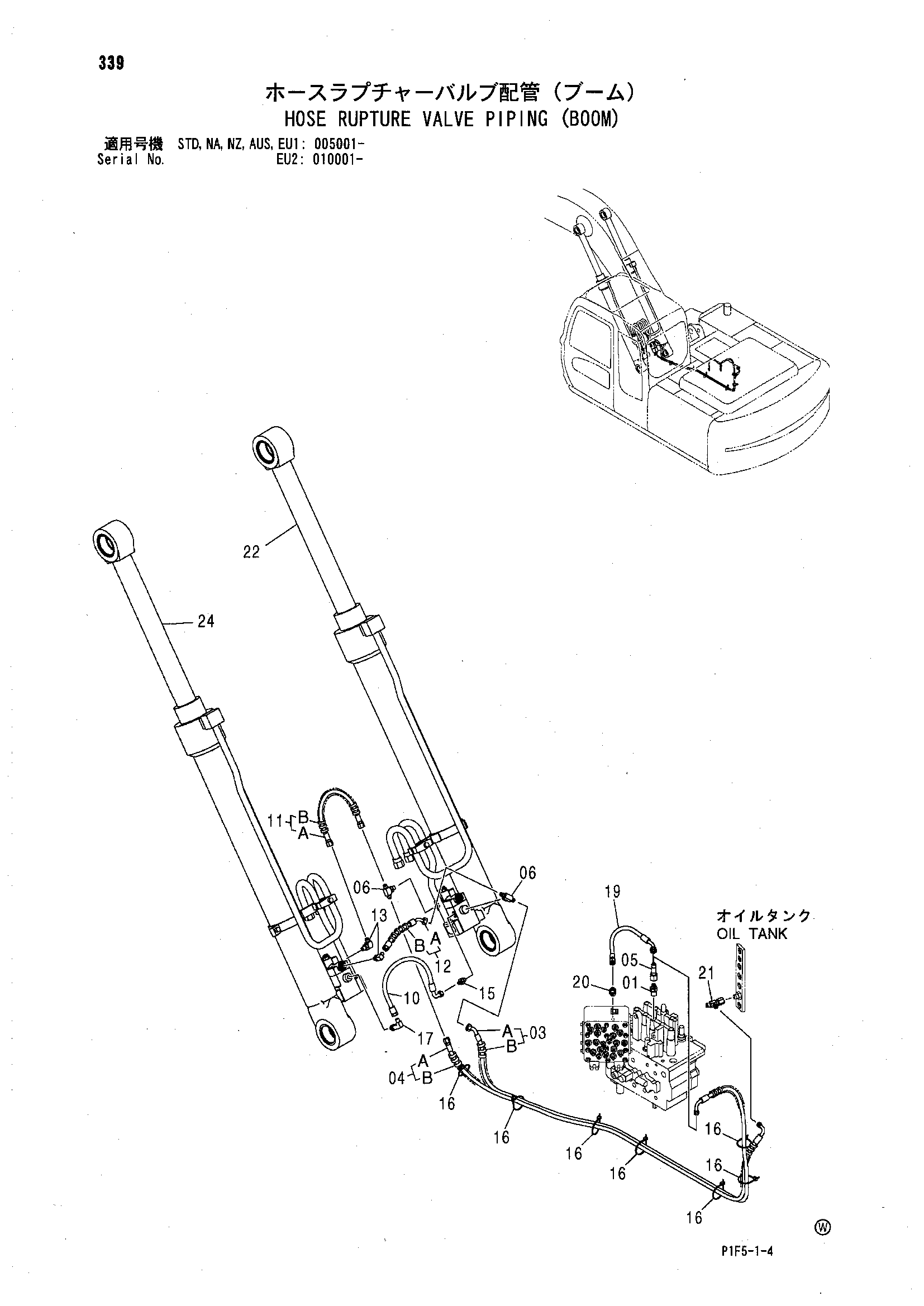

Заводская схема «Шланг защита от разрыва клапан трубопроводы (стрела)» для HITACHI ZX180LC-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4202422 | Адаптер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 9222918 | Шланг в сборе | 1 |
| 03A | 4488228 | Шланг | 1 |
| 03B | 4327293 | Защитный кожух | 4 |
| 04 | 9199735 | Шланг в сборе | 1 |
| 04A | 4452381 | Шланг | 1 |
| 04B | 4327293 | Защитный кожух | 5 |
| 05 | 4246672 | Соединительный штуцер | 1 |
| 06 | A852523 | Тройник | 2 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4488226 | Шланг | 1 |
| 11 | 9190082 | Шланг в сборе | 1 |
| 11A | 4436267 | Шланг | 1 |
| 11B | 4327293 | Защитный кожух | 1 |
| 12 | 9222917 | Шланг в сборе | 1 |
| 12A | 4483947 | Шланг | 1 |
| 12B | 4327293 | Защитный кожух | 1 |
| 13 | A852323 | Угловой штуцер | 2 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 15 | A852122 | Адаптер | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4055312 | Ленточный зажим | 7 |
| 17 | 4279119 | Угловой штуцер | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4488227 | Шланг | 1 |
| 20 | A852133 | Адаптер | 1 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | 4246672 | Соединительный штуцер | 1 |
| 22 | 4468815 | Гидроцилиндр стрелы | 1 |
| 22 | 4607547 | Гидроцилиндр стрелы | 1 |
| 24 | 4468814 | Гидроцилиндр стрелы | 1 |
| 24 | 4607548 | Гидроцилиндр стрелы | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180LC-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
