Шланг защита от разрыва клапан трубопроводы (позиционирование)(2P-BOOM)<ISO специальное исполнение.>[EU1, E — HITACHI ZX180LC-AMS

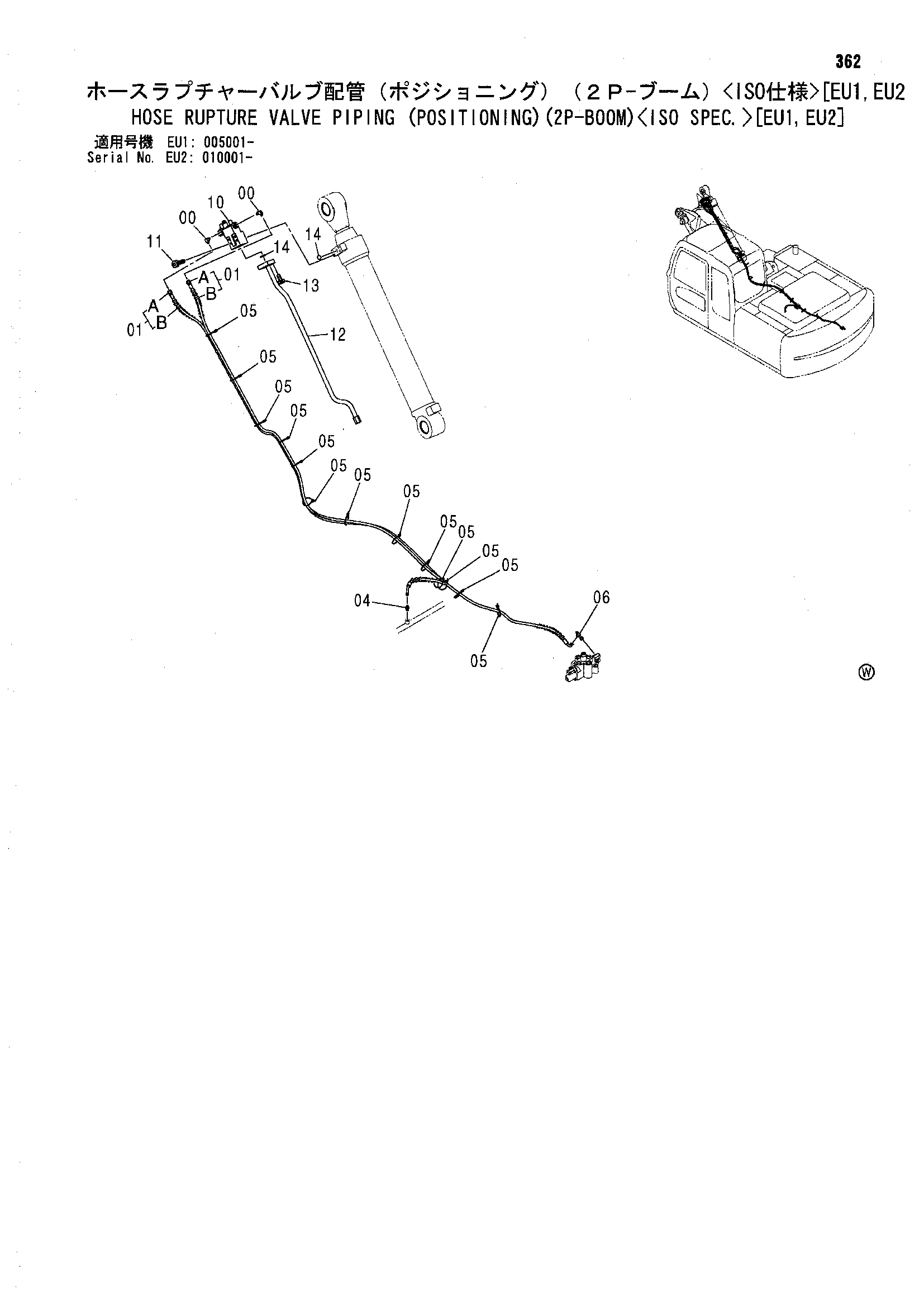

Заводская схема «Шланг защита от разрыва клапан трубопроводы (позиционирование)(2P-BOOM)<ISO специальное исполнение.>[EU1, E» для HITACHI ZX180LC-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852323 | Угловой штуцер | 2 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | 9226487 | Шланг в сборе | 2 |
| 01A | 4603551 | Шланг | 1 |
| 01B | 4327293 | Защитный кожух | 10 |
| 04 | A852133 | Адаптер | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4055312 | Ленточный зажим | 13 |
| 06 | 4242052 | Соединительный штуцер | 1 |
| 10 | 4604883 | Удерживающий клапан | 1 |
| 11 | 4489401 | Болт с внутренним шестигранником | 4 |
| 12 | 4485932 | Трубка | 1 |
| 13 | 4603522 | Болт с внутренним шестигранником | 4 |
| 14 | 984614 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180LC-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
