Рама — HITACHI ZX180LC-AMS

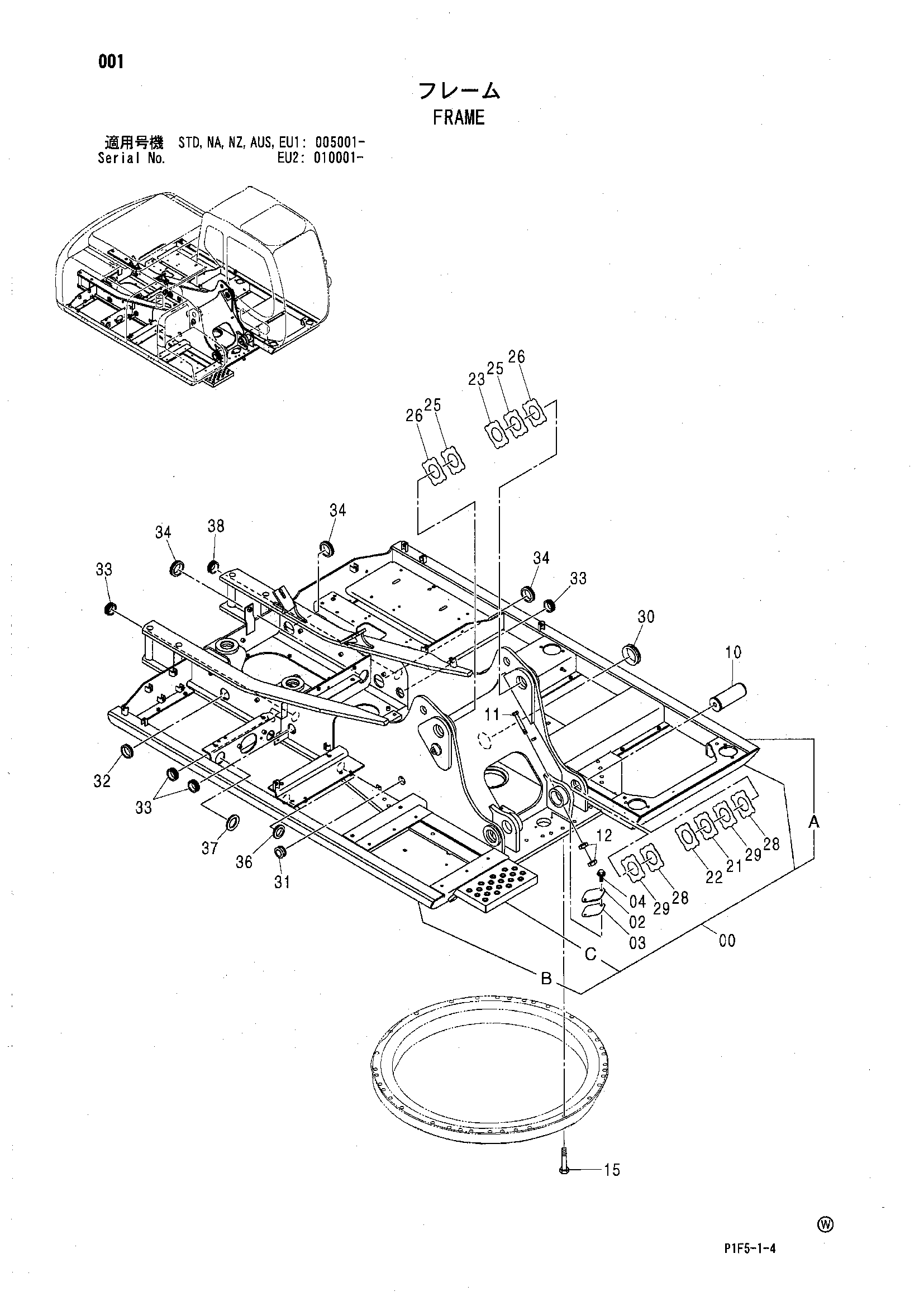

Заводская схема «Рама» для HITACHI ZX180LC-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5008115 | Рама основной | 1 |
| 00A | 3090913 | Трубка | 1 |
| 00B | 3090914 | Трубка | 1 |
| 00C | 3084653 | Ступень | 1 |
| 02 | 4255799 | Крышка | 1 |
| 03 | 4161735 | Манжета | 1 |
| 04 | J021025 | Болт с шайбой | 2 |
| 04 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 04 | J271025 замена: J222010 | Болт с шайбой | 2 |
| 10 | 3094647 | Палец | 2 |
| 11 | 4435129 | Стопорный палец | 2 |
| 12 | J950016 | Гайка | 4 |
| 15 | J922095 | Болт | 31 |
| 21 | 4444286 | Упорная пластина 1.0 | 2 |
| 22 | 4444287 | Упорная пластина 2.0 | 2 |
| 23 | 4460370 | Упорная пластина 1.5 | 1 |
| 25 | 4444284 | Упорная пластина 1.0 | 2 |
| 26 | 4444285 | Упорная пластина 2.0 | 2 |
| 28 | 4444286 | Упорная пластина 1.0 | 4 |
| 29 | 4444287 | Упорная пластина 2.0 | 4 |
| 30 | 4191977 | Резиновая втулка | 1 |
| 31 | 4257181 | Резиновая втулка | 1 |
| 32 | 4389040 | Резиновая втулка | 1 |
| 33 | 4201749 | Резиновая втулка | 4 |
| 34 | 4292762 | Резиновая втулка | 3 |
| 36 | 4509404 | Резиновая втулка | 2 |
| 37 | 4211191 | Резиновая втулка | 1 |
| 38 | 4201749 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180LC-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
