2 Ходовой многофункциональный рычаг трубопроводы [STD] — HITACHI ZX180LC-AMS
Заводская схема «2 Ходовой многофункциональный рычаг трубопроводы [STD]» для HITACHI ZX180LC-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.

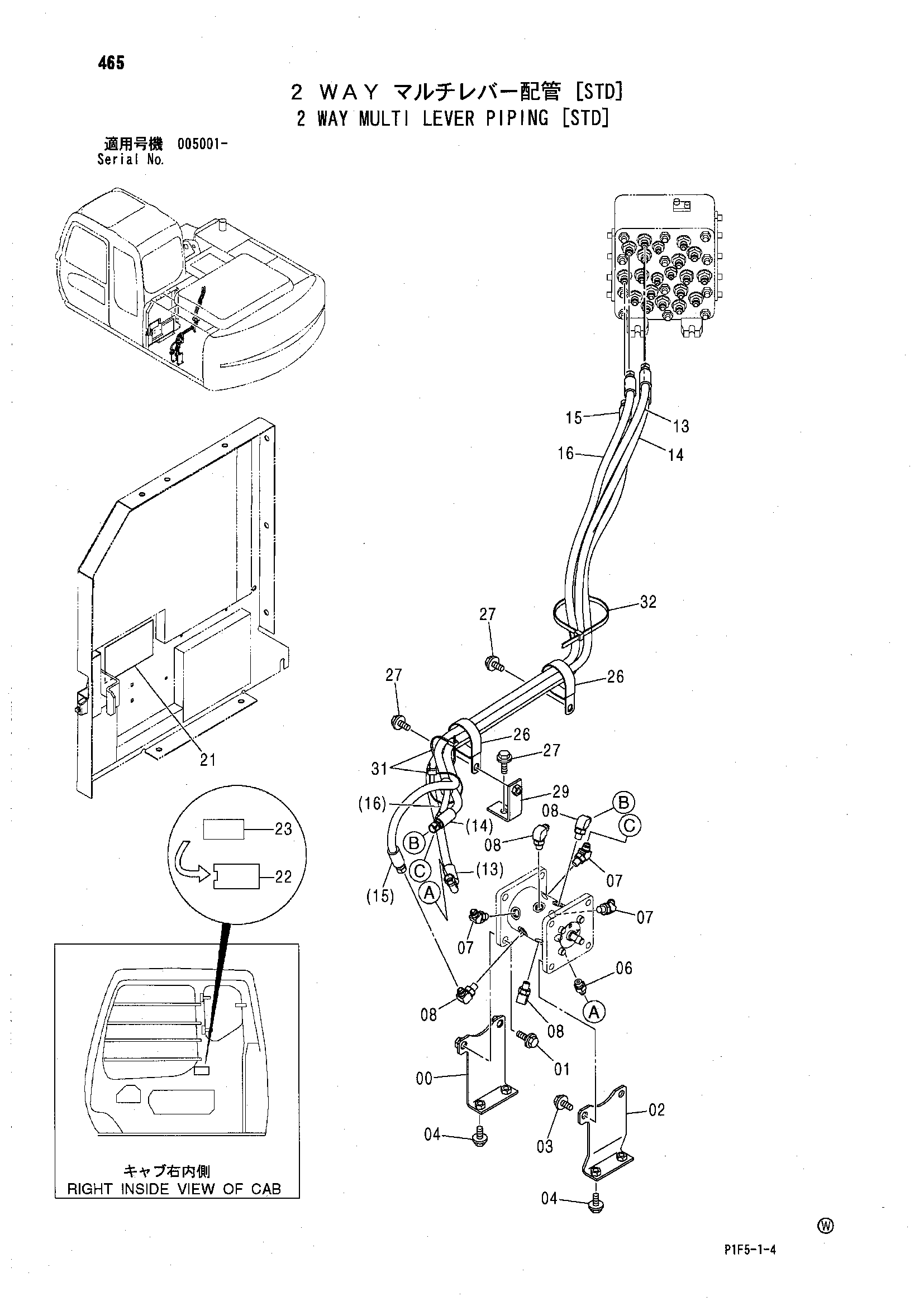

![Схема 2 Ходовой многофункциональный рычаг трубопроводы [STD] HITACHI ZX180LC-AMS](/catalog-drawings/e6/e605d426-92a5-46d7-8ff4-d0c9d3262c7b.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8083480 | Кронштейн | 1 |
| 01 | J021235 | Болт с шайбой | 2 |
| 01 | J271235 замена: J901235 | Болт с шайбой | 2 |
| 01 | J271235 замена: J222012 | Болт с шайбой | 2 |
| 02 | 8083481 | Кронштейн | 1 |
| 03 | J021225 | Болт с шайбой | 2 |
| 03 | J271225 замена: J901225 | Болт с шайбой | 2 |
| 03 | J271225 замена: J222012 | Болт с шайбой | 2 |
| 04 | J021025 | Болт с шайбой | 4 |
| 04 | J271025 замена: J901025 | Болт с шайбой | 4 |
| 04 | J271025 замена: J222010 | Болт с шайбой | 4 |
| 06 | A852123 | Адаптер | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A852223 | Угловой штуцер | 3 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | A852323 | Угловой штуцер | 4 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4463161 | Шланг | 1 |
| 14 | 4463163 | Шланг | 1 |
| 15 | 4463164 | Шланг | 1 |
| 16 | 4463162 | Шланг | 1 |
| 21 | 3085452 | Информационная табличка | 1 |
| 22 | 4260602 | Корпус | 1 |
| 23 | 4419224 | Пластина | 1 |
| 23 | 4419223 | Пластина | 1 |
| 26 | 4193816 | Зажим | 2 |
| 27 | J021025 | Болт с шайбой | 3 |
| 27 | J271025 замена: J901025 | Болт с шайбой | 3 |
| 27 | J271025 замена: J222010 | Болт с шайбой | 3 |
| 29 | 9757555 | Кронштейн | 1 |
| 31 | 4055312 | Ленточный зажим | 2 |
| 32 | 4121859 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180LC-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
