Быстросъёмное устройство трубопроводы (моноблочный стрела)[EU1, EU2] — HITACHI ZX180LC-AMS

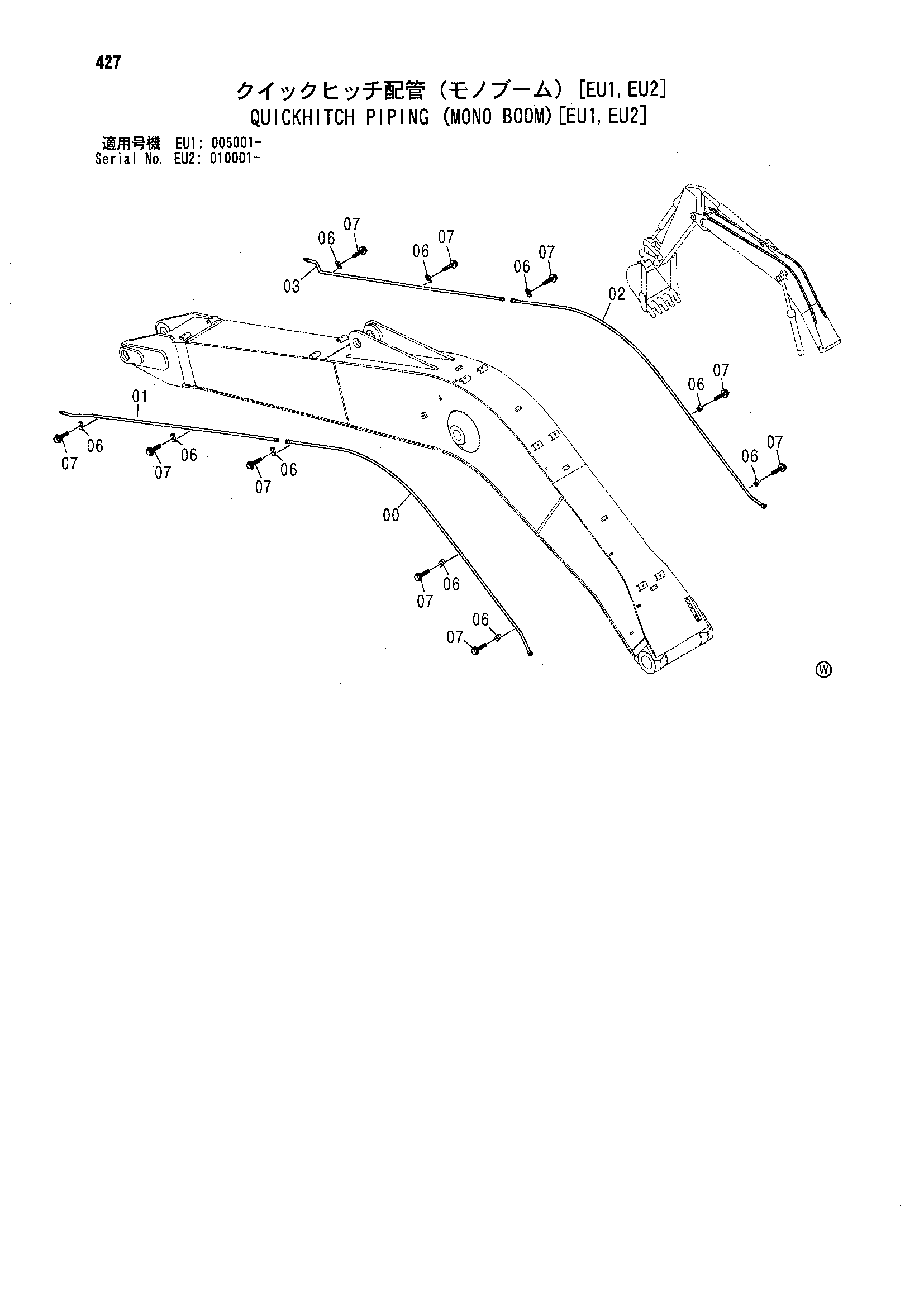

Заводская схема «Быстросъёмное устройство трубопроводы (моноблочный стрела)[EU1, EU2]» для HITACHI ZX180LC-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8092291	Трубка	1
01	8087564	Трубка	1
02	8092292	Трубка	1
03	8087563	Трубка	1
06	4190124	Хомут трубки	10
07	J011250	Болт с шайбой	10
07	J271250 замена: J901250	Болт с шайбой	10
07	J271250 замена: J222012	Болт с шайбой	10

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX180LC-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
