Автоматический. трубопроводы системы смазки (рукоять 2.70M) — HITACHI ZX180LC-AMS

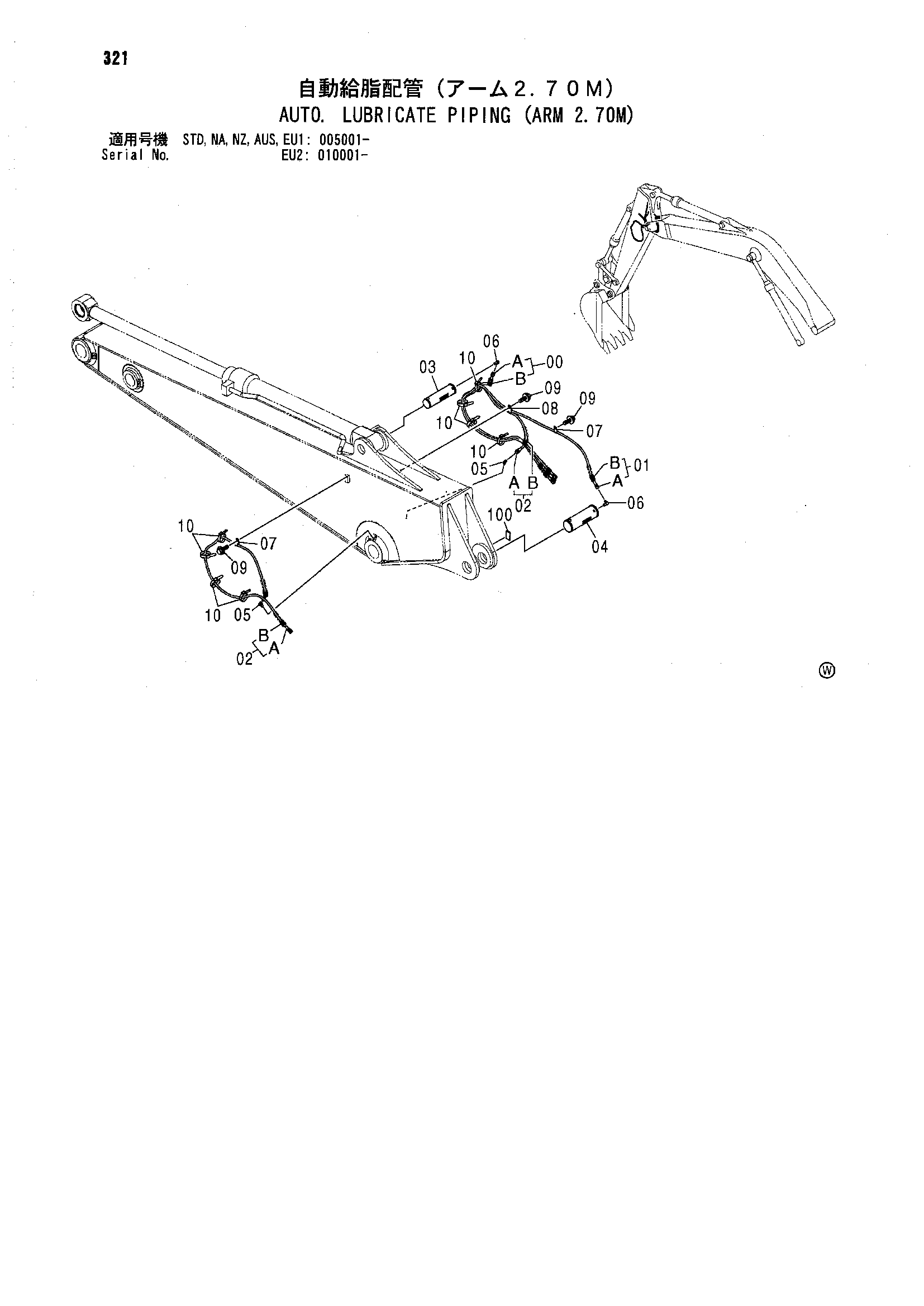

Заводская схема «Автоматический. трубопроводы системы смазки (рукоять 2.70M)» для HITACHI ZX180LC-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9207835 | Шланг в сборе | 1 |
| 00A | 4464442 | Шланг | 1 |
| 00B | 4327293 | Защитный кожух | 3 |
| 01 | 9216438 | Шланг в сборе | 1 |
| 01A | 4477929 | Шланг | 1 |
| 01B | 4327293 | Защитный кожух | 6 |
| 02 | 9207833 | Шланг в сборе | 2 |
| 02A | 4464440 | Шланг | 1 |
| 02B | 4327293 | Защитный кожух | 4 |
| 03 | 3079188 | Палец | 1 |
| 04 | 3095686 | Палец | 1 |
| 05 | 4298745 | Угловой штуцер | 2 |
| 06 | 4154656 | Угловой штуцер | 2 |
| 07 | 4190275 | Зажим | 2 |
| 08 | 4190292 | Зажим | 1 |
| 09 | J011016 | Болт с шайбой | 3 |
| 09 | J271016 замена: J901016 | Болт с шайбой | 3 |
| 09 | J271016 замена: J222010 | Болт с шайбой | 3 |
| 10 | 4373212 | Ленточный зажим | 8 |
| 100 | 4371139 | Пластина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180LC-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
