Пилотные гидролинии (гидромолот, гидроножницы) — HITACHI ZX180LC-AMS

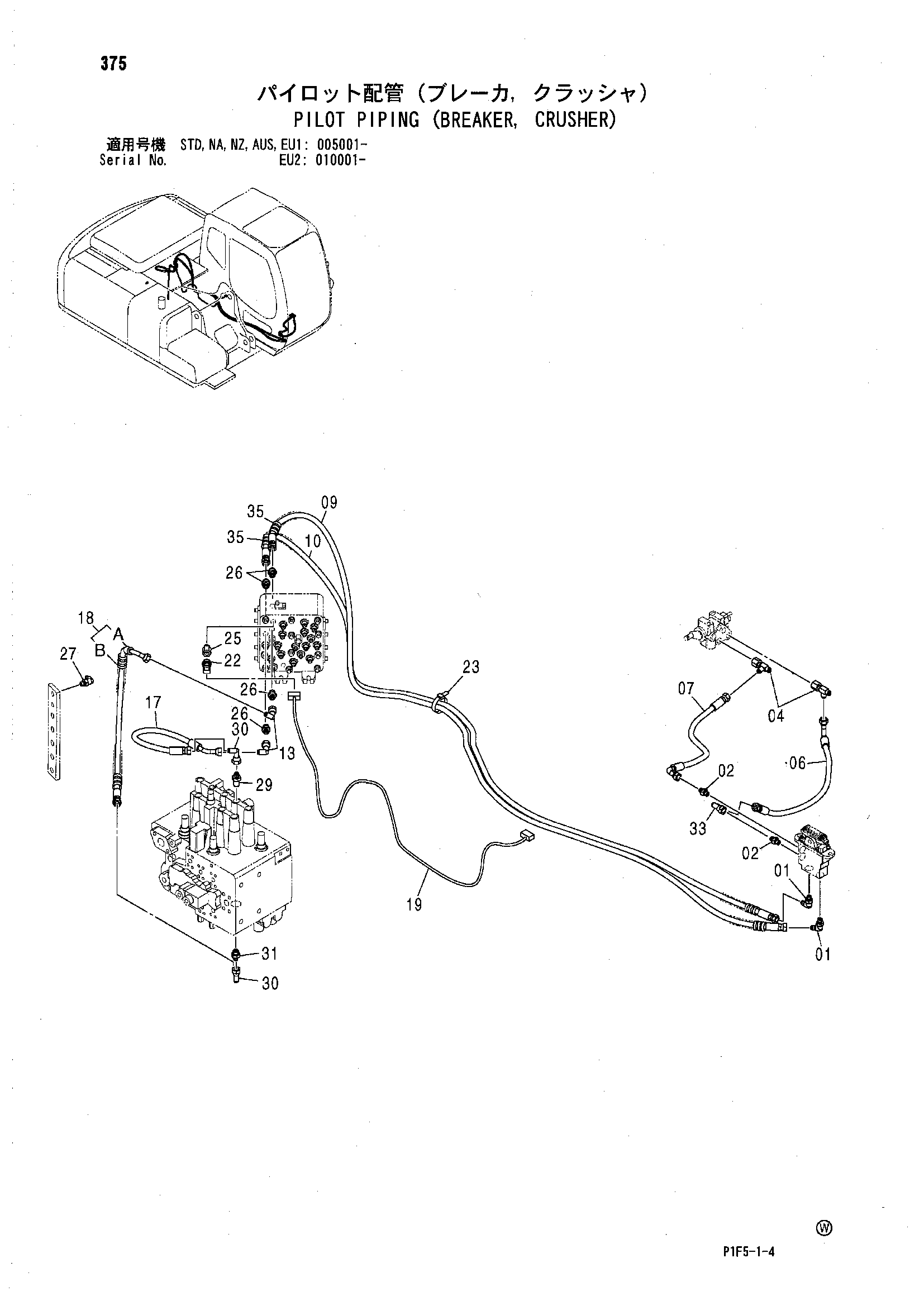

Заводская схема «Пилотные гидролинии (гидромолот, гидроножницы)» для HITACHI ZX180LC-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A852323 | Угловой штуцер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | A852123 | Адаптер | 2 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4246672 | Соединительный штуцер | 2 |
| 06 | 4229858 | Шланг | 1 |
| 07 | 4300565 | Шланг | 1 |
| 09 | 4348510 | Шланг | 1 |
| 10 | 4205393 | Шланг | 1 |
| 13 | 4239976 | Унион S | 2 |
| 17 | 4448064 | Шланг | 1 |
| 18 | 9197259 | Шланг в сборе | 1 |
| 18A | 4448631 | Шланг | 1 |
| 18B | 4327293 | Защитный кожух | 2 |
| 19 | 4452432 | Жгут проводов | 1 |
| 22 | 4436535 | Датчик давления | 1 |
| 23 | 4055312 | Ленточный зажим | 5 |
| 25 | 4263446 | Переходник S | 1 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | A852133 | Адаптер | 4 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | A852322 | Угловой штуцер | 1 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 29 | 4202422 | Адаптер | 1 |
| 29A | 4509180 | Уплотнительное кольцо | 1 |
| 30 | 4239976 | Унион S | 2 |
| 31 | A852133 | Адаптер | 1 |
| 31A | 4509180 | Уплотнительное кольцо | 1 |
| 33 | 4239976 | Унион S | 1 |
| 35 | 4327293 | Защитный кожух | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180LC-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
