Крышка (3) — HITACHI ZX180LC-AMS

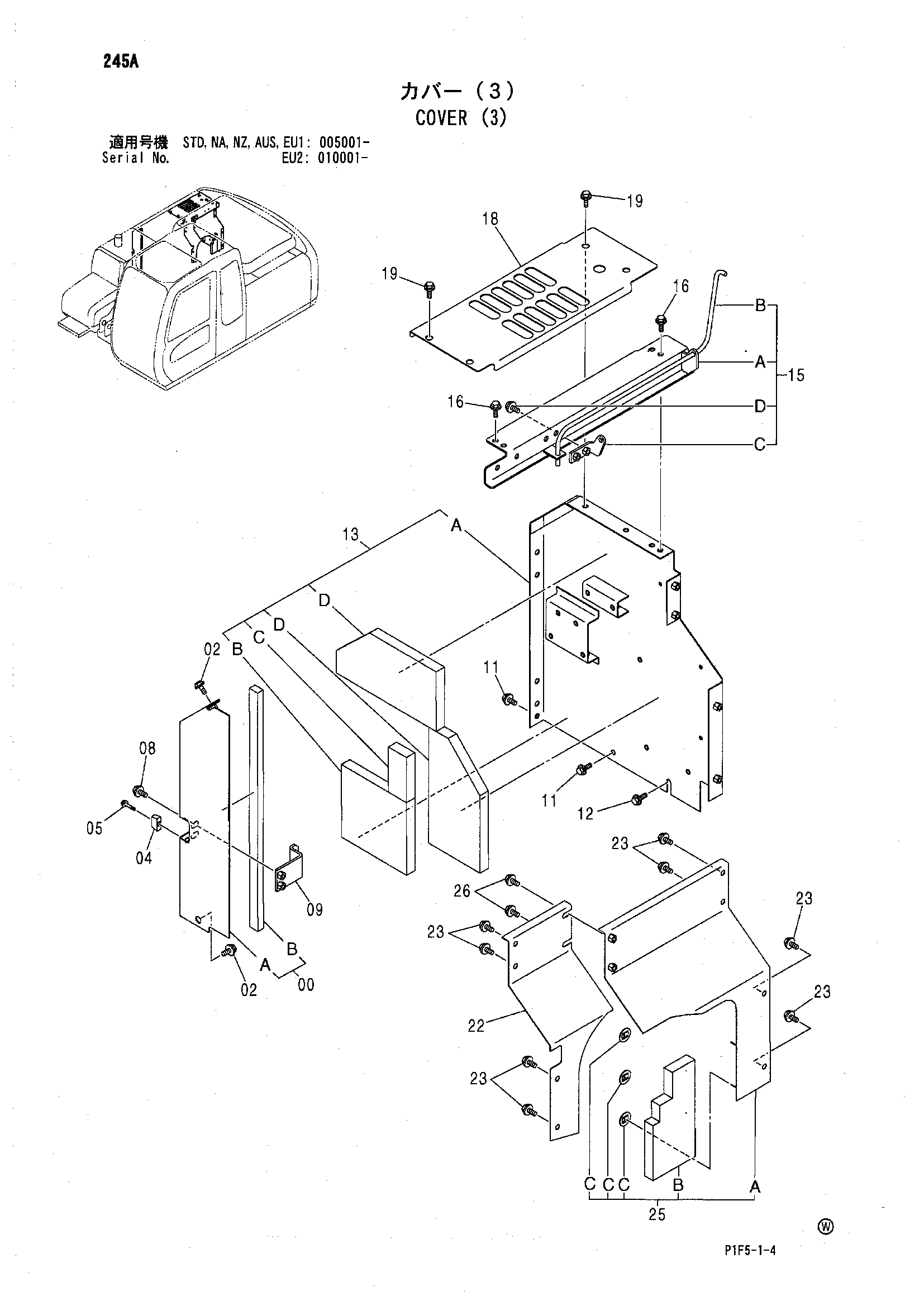

Заводская схема «Крышка (3)» для HITACHI ZX180LC-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8083506 | Крышка в сборе | 1 |
| 00A | 7040090 | Крышка | 1 |
| 00B | 4457985 | Резиновая прокладка | 1 |
| 02 | J031030 | Болт с шайбой | 2 |
| 02 | J281030 замена: J901030 | Болт с шайбой | 2 |
| 02 | J281030 замена: 4486055 | Болт с шайбой | 2 |
| 04 | 4424157 | Ограничитель | 1 |
| 05 | J020635 | Болт с шайбой | 1 |
| 05 | J260635 замена: J900635 | Болт с шайбой | 1 |
| 05 | J260635 замена: A590106 | Болт с шайбой | 1 |
| 08 | J031030 | Болт с шайбой | 2 |
| 08 | J281030 замена: J901030 | Болт с шайбой | 2 |
| 08 | J281030 замена: 4486055 | Болт с шайбой | 2 |
| 09 | 9757954 | Ограничитель | 1 |
| 11 | J021030 | Болт с шайбой | 2 |
| 11 | J271030 замена: J901030 | Болт с шайбой | 2 |
| 11 | J271030 замена: J222010 | Болт с шайбой | 2 |
| 12 | J031030 | Болт с шайбой | 1 |
| 12 | J281030 замена: J901030 | Болт с шайбой | 1 |
| 12 | J281030 замена: 4486055 | Болт с шайбой | 1 |
| 13 | 8085922 | Крышка в сборе | 1 |
| 13A | 7039955 | Крышка | 1 |
| 13B | 4446931 | Резиновая прокладка | 1 |
| 13C | 4439543 | Резиновая прокладка | 1 |
| 13D | 4463499 | Резиновая прокладка | 2 |
| 15 | 9199210 | Крышка в сборе | 1 |
| 15A | 8083462 | Крышка | 1 |
| 15B | 3087440 | Штанга торсион | 1 |
| 15C | 9754651 | Кронштейн | 1 |
| 15D | J021030 | Болт с шайбой | 2 |
| 15D | J271030 замена: J901030 | Болт с шайбой | 2 |
| 15D | J271030 замена: J222010 | Болт с шайбой | 2 |
| 16 | J021030 | Болт с шайбой | 4 |
| 16 | J271030 замена: J901030 | Болт с шайбой | 4 |
| 16 | J271030 замена: J222010 | Болт с шайбой | 4 |
| 18 | 3091604 | Крышка | 1 |
| 19 | J031030 | Болт с шайбой | 4 |
| 19 | J281030 замена: J901030 | Болт с шайбой | 4 |
| 19 | J281030 замена: 4486055 | Болт с шайбой | 4 |
| 22 | 3091605 | Крышка | 1 |
| 23 | J021025 | Болт с шайбой | 8 |
| 23 | J271025 замена: J901025 | Болт с шайбой | 8 |
| 23 | J271025 замена: J222010 | Болт с шайбой | 8 |
| 25 | 8085184 | Крышка в сборе | 1 |
| 25A | 8083461 | Крышка | 1 |
| 25B | 4459739 | Резиновая прокладка | 1 |
| 25C | 4287137 | Шайба | 3 |
| 26 | J031025 | Болт с шайбой | 2 |
| 26 | J281025 замена: J901025 | Болт с шайбой | 2 |
| 26 | J281025 замена: 4486055 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180LC-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
