Стрела трубопроводы (гидромолот, гидроножницы)(2P-BOOM)[EU1, EU2] — HITACHI ZX180LC-AMS

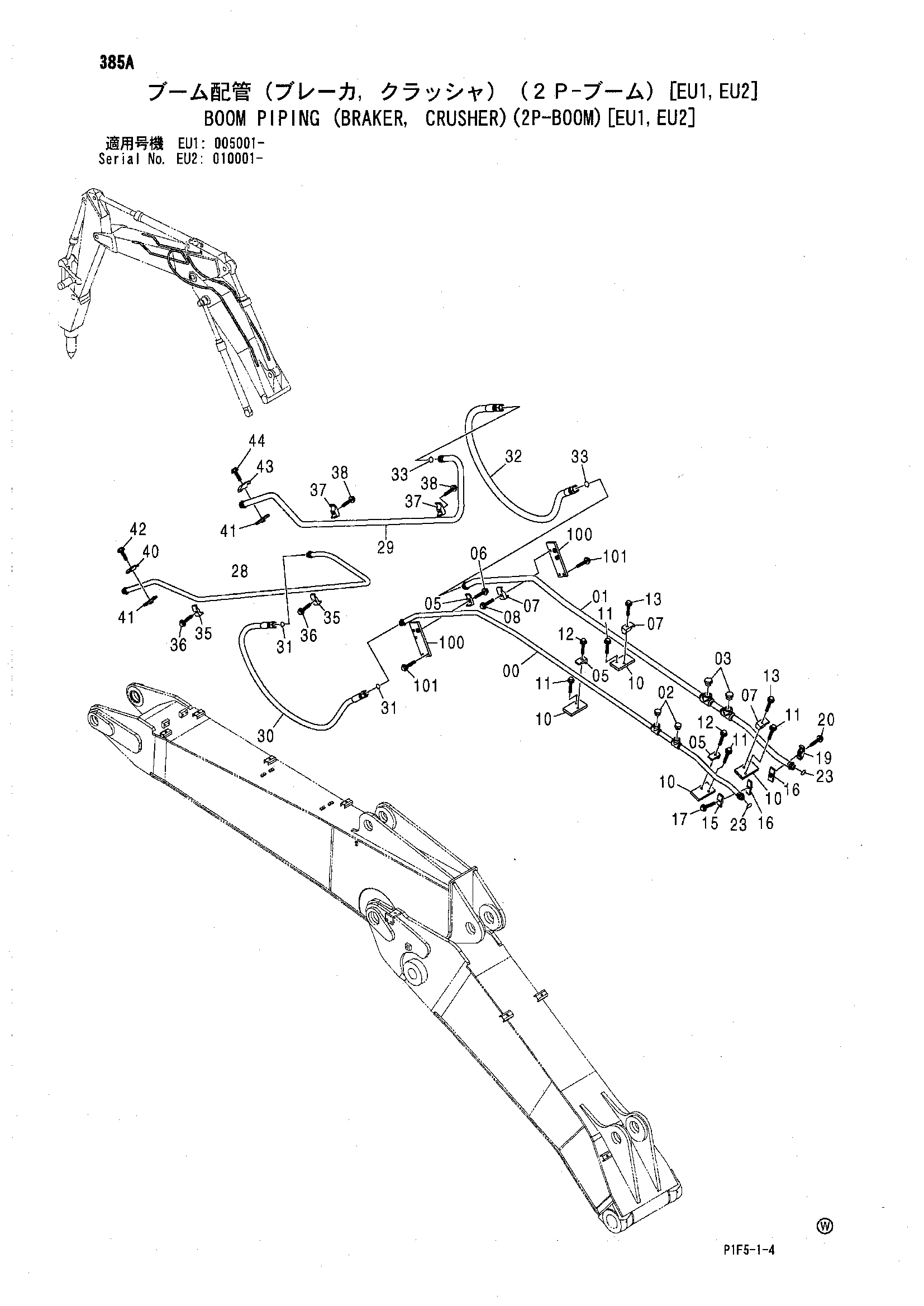

Заводская схема «Стрела трубопроводы (гидромолот, гидроножницы)(2P-BOOM)[EU1, EU2]» для HITACHI ZX180LC-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Стрела трубопроводы (гидромолот, гидроножницы)(2P-BOOM)[EU1, EU2] HITACHI ZX180LC-AMS](/catalog-drawings/51/512e1b99-06c8-4912-a568-6a13d085139c.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8092083 | Трубка | 1 |
| 01 | 8092085 | Трубка | 1 |
| 02 | A885006 | Пробка | 2 |
| 02A | 4506424 | Уплотнительное кольцо | 1 |
| 03 | A885008 | Пробка | 2 |
| 03A | 4506429 | Уплотнительное кольцо | 1 |
| 05 | 4190126 | Хомут трубки | 3 |
| 06 | J011265 | Болт с шайбой | 1 |
| 06 | J271265 замена: J901265 | Болт с шайбой | 1 |
| 06 | J271265 замена: J222012 | Болт с шайбой | 1 |
| 07 | 4190127 | Хомут трубки | 3 |
| 08 | J011275 | Болт с шайбой | 1 |
| 08 | J271275 замена: J901275 | Болт с шайбой | 1 |
| 08 | J271275 замена: J222012 | Болт с шайбой | 1 |
| 10 | 4601862 | Кронштейн | 4 |
| 11 | J011270 | Болт с шайбой | 4 |
| 11 | J271270 замена: J901270 | Болт с шайбой | 4 |
| 11 | J271270 замена: J222012 | Болт с шайбой | 4 |
| 12 | J011255 | Болт с шайбой | 2 |
| 12 | J271255 замена: J901255 | Болт с шайбой | 2 |
| 12 | J271255 замена: J222012 | Болт с шайбой | 2 |
| 13 | J011265 | Болт с шайбой | 2 |
| 13 | J271265 замена: J901265 | Болт с шайбой | 2 |
| 13 | J271265 замена: J222012 | Болт с шайбой | 2 |
| 15 | 4189859 | Хомут трубки | 1 |
| 16 | 9760754 | Седло винта | 2 |
| 17 | J011265 | Болт с шайбой | 1 |
| 17 | J271265 замена: J901265 | Болт с шайбой | 1 |
| 17 | J271265 замена: J222012 | Болт с шайбой | 1 |
| 19 | 4153488 | Хомут трубки | 1 |
| 20 | J011270 | Болт с шайбой | 1 |
| 20 | J271270 замена: J901270 | Болт с шайбой | 1 |
| 20 | J271270 замена: J222012 | Болт с шайбой | 1 |
| 23 | 4187308 | Уплотнительное кольцо | 2 |
| 28 | 8092293 | Трубка | 1 |
| 29 | 8092294 | Трубка | 1 |
| 30 | 4603360 | Шланг | 1 |
| 31 | 4187308 | Уплотнительное кольцо | 2 |
| 32 | 4477668 | Шланг | 1 |
| 33 | 4187328 | Уплотнительное кольцо | 2 |
| 35 | 4190126 | Хомут трубки | 2 |
| 36 | J011260 | Болт с шайбой | 2 |
| 36 | J271260 замена: J901260 | Болт с шайбой | 2 |
| 36 | J271260 замена: J222012 | Болт с шайбой | 2 |
| 37 | 4190127 | Хомут трубки | 2 |
| 38 | J011270 | Болт с шайбой | 2 |
| 38 | J271270 замена: J901270 | Болт с шайбой | 2 |
| 38 | J271270 замена: J222012 | Болт с шайбой | 2 |
| 40 | 4189859 | Хомут трубки | 1 |
| 41 | 9760754 | Седло винта | 2 |
| 42 | J011265 | Болт с шайбой | 1 |
| 42 | J271265 замена: J901265 | Болт с шайбой | 1 |
| 42 | J271265 замена: J222012 | Болт с шайбой | 1 |
| 43 | 4153488 | Хомут трубки | 1 |
| 44 | J011270 | Болт с шайбой | 1 |
| 44 | J271270 замена: J901270 | Болт с шайбой | 1 |
| 44 | J271270 замена: J222012 | Болт с шайбой | 1 |
| 100 | 9760303 | Кронштейн | 2 |
| 101 | J011245 | Болт с шайбой | 4 |
| 101 | J271245 замена: J901245 | Болт с шайбой | 4 |
| 101 | J271245 замена: J222012 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180LC-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
