Гусеничная цепь [EU2] — HITACHI ZX180LC-AMS

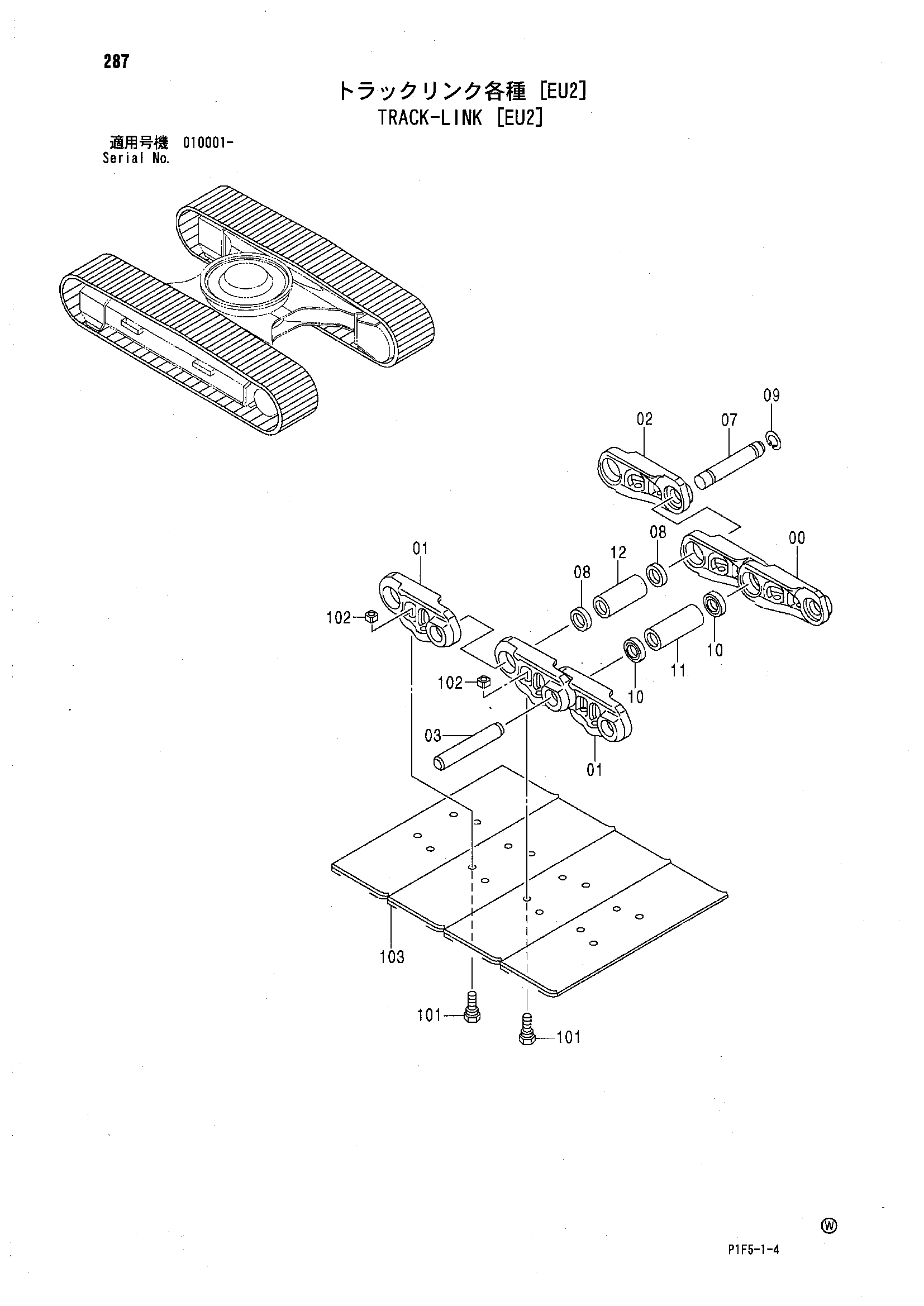

Заводская схема «Гусеничная цепь [EU2]» для HITACHI ZX180LC-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Гусеничная цепь [EU2] HITACHI ZX180LC-AMS](/catalog-drawings/87/87a6bef9-43c3-4ecf-bb68-23abe6f8dd01.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9228637 | Гусеничная цепь в сборе | 2 | |
| 9228640 | Гусеничная цепь в сборе | 2 | |
| 9228642 | Гусеничная цепь в сборе | 2 | |
| 9228644 | Гусеничная цепь в сборе | 2 | |
| 9228646 | Гусеничная цепь в сборе | 2 | |
| 9176019 | Гусеничная цепь в сборе | 2 | |
| 00-12 | 9228638 | Гусеничная цепь в сборе | 1 |
| 00-12 | 9200210 | Гусеничная цепь в сборе | 1 |
| 00 | 4606774 | Гусеничная цепь B | 45 |
| 00 | 1028975 | Гусеничная цепь B | 45 |
| 01 | 4606775 | Гусеничная цепь B | 46 |
| 01 | 1028976 | Гусеничная цепь B | 46 |
| 02 | 4606776 | Гусеничная цепь M | 1 |
| 02 | 4452600 | Гусеничная цепь M | 1 |
| 03 | 4358587 | Палец | 45 |
| 03 | 4314671 | Палец | 45 |
| 07 | 4358591 | Соединительный палец | 1 |
| 07 | 4267743 | Соединительный палец | 1 |
| 08 | 4434145 | Втулка | 2 |
| 08 | 4379310 | Втулка | 2 |
| 09 | 4192666 | Кольцо | 1 |
| 10 | 4408124 | Уплотнение | 90 |
| 11 | 4434144 | Втулка | 45 |
| 11 | 4386609 | Втулка | 45 |
| 12 | 4358590 | Соединительная втулка | 1 |
| 12 | 4345302 | Соединительная втулка | 1 |
| 101 | 4606703 | Болт башмак | 184 |
| 101 | 4350566 | Болт башмак | 184 |
| 102 | 4606704 | Гайка | 184 |
| 102 | 4247133 | Гайка | 184 |
| 103 | 2050388 | Башмак грунтозацеп | 46 |
| 103 | 2050389 | Башмак грунтозацеп | 46 |
| 103 | 2050390 | Башмак грунтозацеп | 46 |
| 103 | 2050393 | Башмак грунтозацеп | 46 |
| 103 | 2050394 | Башмак грунтозацеп | 46 |
| 103 | 1017201 | Башмак плоский | 46 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180LC-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
