Обратные трубопроводы (2) — HITACHI ZX180LC-3-HCME

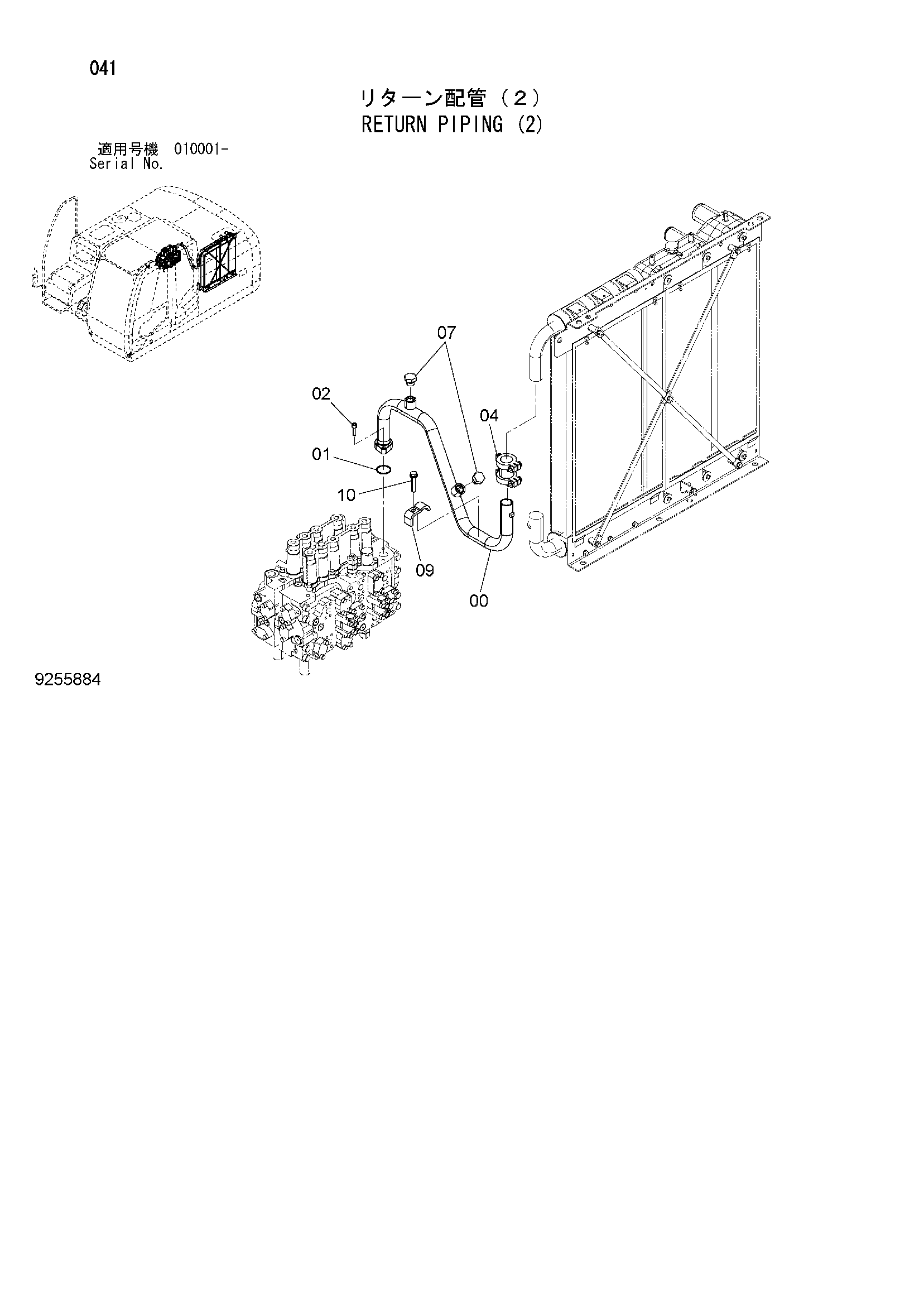

Заводская схема «Обратные трубопроводы (2)» для HITACHI ZX180LC-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8102596 | Обратная трубка | 1 |
| 01 | A811045 | Уплотнительное кольцо | 1 |
| 02 | J781035 | Болт с внутренним шестигранником | 2 |
| 04 | 4069801 | Муфта | 1 |
| 04A | 4196259 | Уплотнение кольцо | 2 |
| 07 | A885006 | Пробка | 2 |
| 07A | 4506424 | Уплотнительное кольцо | 1 |
| 09 | 4053698 | Хомут трубки | 1 |
| 10 | J271270 | Болт с шайбой | 1 |
| 10A | J901270 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180LC-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
