Пилотный клапан хода — HITACHI ZX180LC-3-HCME

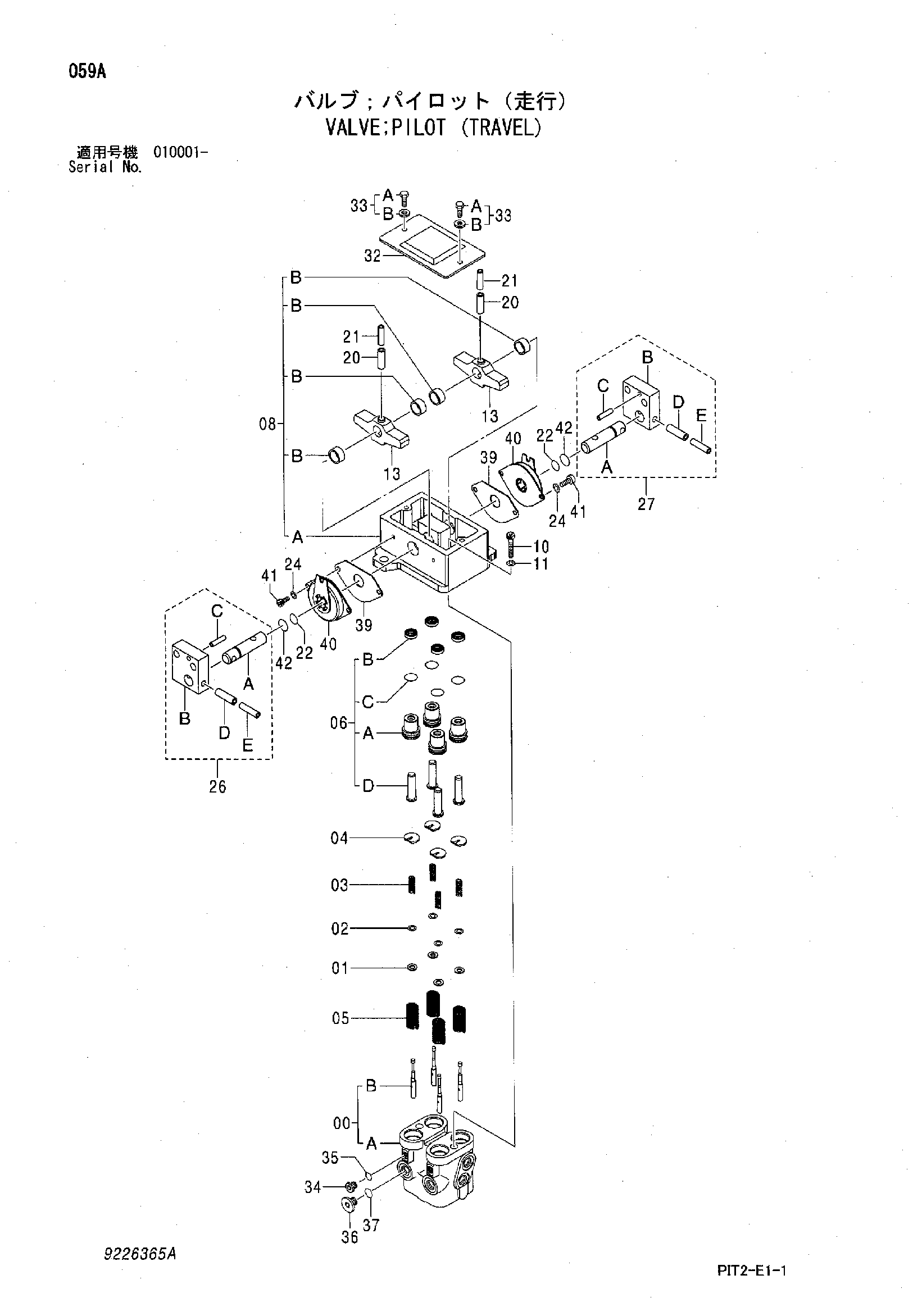

Заводская схема «Пилотный клапан хода» для HITACHI ZX180LC-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9226365 замена: 9235551 | Пилотный клапан | 1 | |
| (9235551) | Пилотный клапан | 1 | |
| 00 | 8092248 | Корпус в сборе | 1 |
| 01 | 4319299 | Проставка | 4 |
| 02 | 4203411 | Регулировочная шайба 0.1mm | 4 |
| 03 | 4368629 | Пружина сжатия | 4 |
| 04 | 4364970 | Направляющая пружины | 4 |
| 05 | 4368630 | Пружина сжатия | 4 |
| 06 | 9226367 | Пусхер в сборе | 4 |
| 06A | 3099628 | Втулка | 1 |
| 06B | 4447050 | Масляное уплотнение | 1 |
| 06C | 4201993 | Уплотнительное кольцо | 1 |
| 06D | 4602154 | Толкатель | 1 |
| 08 | 9184275 | Держатель | 1 |
| 08A | 2044332 | Держатель | 1 |
| 08B | 4437433 | Втулка | 4 |
| 10 | J781030 | Болт с внутренним шестигранником | 2 |
| 11 | A590910 | Пружинная шайба | 2 |
| 13 | 3098245 | Кулачок | 2 |
| 20 | 4027427 | Пружинный штифт | 2 |
| 21 | 4213419 | Пружинный штифт | 2 |
| 22 | 4185600 | Уплотнительное кольцо | 2 |
| 24 | A590906 | Пружинная шайба | 4 |
| 26 | 9207567 | Палец в сборе | 1 |
| 26A | 4425305 | Палец | 1 |
| 26B | 3087987 | Кронштейн | 1 |
| 26C | 4051262 | Пружинный штифт | 1 |
| 26D | 4205318 | Пружинный штифт | 1 |
| 26E | 4205317 | Пружинный штифт | 1 |
| 27 | 9207568 | Палец в сборе | 1 |
| 27A | 4425305 | Палец | 1 |
| 27B | 3087987 | Кронштейн | 1 |
| 27C | 4051262 | Пружинный штифт | 1 |
| 27D | 4205318 | Пружинный штифт | 1 |
| 27E | 4205317 | Пружинный штифт | 1 |
| 32 | 8077903 | Крышка | 1 |
| 33 | J260614 | Болт с шайбой | 2 |
| 33A | J900614 | Болт | 1 |
| 33B | A590106 | Плоская шайба | 1 |
| 34 | 4217651 | Пробка | 2 |
| 35 | 4113154 | Уплотнительное кольцо | 2 |
| 36 | 4208977 | Пробка | 2 |
| 37 | 964255 | Уплотнительное кольцо | 2 |
| 39 | 4437432 | Сиденье резиновый | 2 |
| 40 | 4428902 | Амортизатор | 2 |
| 41 | J780612 | Болт с внутренним шестигранником | 4 |
| 42 | 4447067 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180LC-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
