Основные гидролинии (2P-BOOM) — HITACHI ZX180LC-3-HCME

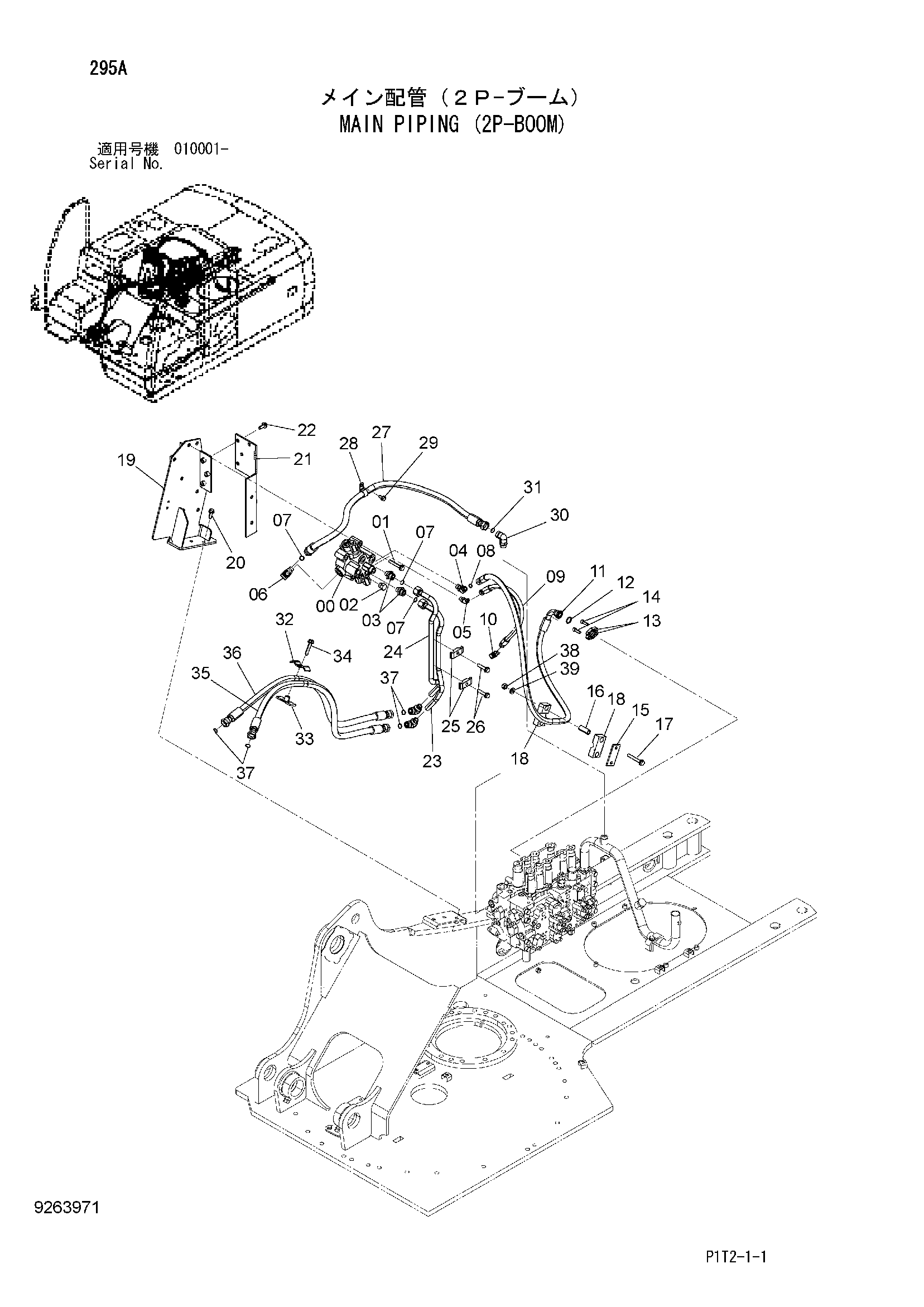

Заводская схема «Основные гидролинии (2P-BOOM)» для HITACHI ZX180LC-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4478056 | Гидрораспределитель | 1 |
| 01 | J271280 | Болт с шайбой | 3 |
| 01A | J901280 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 02 | A885004 | Пробка | 1 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | 4197530 | Адаптер | 2 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | A853244 | Угловой штуцер | 1 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | A852233 | Угловой штуцер | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | A853346 | Угловой штуцер | 1 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | 4187308 | Уплотнительное кольцо | 3 |
| 08 | 4138938 | Уплотнительное кольцо | 1 |
| 09 | 4247581 | Шланг | 1 |
| 10 | A852333 | Угловой штуцер | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4651105 | Шланг | 1 |
| 12 | 971489 | Уплотнительное кольцо | 1 |
| 13 | 986910 | Разъёмный фланец | 2 |
| 14 | J781030 | Болт с внутренним шестигранником | 4 |
| 15 | 4341803 | Пластина | 1 |
| 16 | 4205614 | Проставка | 2 |
| 17 | J271290 | Болт с шайбой | 2 |
| 17A | J901290 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 18 | 4667126 | Хомут шланга | 2 |
| 19 | 8107803 | Кронштейн | 1 |
| 20 | J271235 | Болт с шайбой | 3 |
| 20A | J901235 | Болт | 1 |
| 20B | J222012 | Шайба | 1 |
| 21 | 8105703 | Кронштейн | 1 |
| 22 | J271235 | Болт с шайбой | 3 |
| 22A | J901235 | Болт | 1 |
| 22B | J222012 | Шайба | 1 |
| 23 | 8107793 | Трубка | 1 |
| 24 | 8107795 | Трубка | 1 |
| 25 | 4189858 | Хомут трубки | 2 |
| 26 | J271260 | Болт с шайбой | 2 |
| 26A | J901260 | Болт | 1 |
| 26B | J222012 | Шайба | 1 |
| 27 | 4407812 | Шланг | 1 |
| 28 | 4192035 | Зажим | 1 |
| 29 | J271025 | Болт с шайбой | 1 |
| 29A | J901025 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 30 | A853366 | Угловой штуцер | 1 |
| 30A | 4506424 | Уплотнительное кольцо | 1 |
| 31 | 4187308 | Уплотнительное кольцо | 1 |
| 32 | 4202103 | Хомут | 1 |
| 33 | 9727633 | Хомут | 1 |
| 34 | J271265 | Болт с шайбой | 1 |
| 34A | J901265 | Болт | 1 |
| 34B | J222012 | Шайба | 1 |
| 35 | 9272296 | В сборе шланг | 1 |
| 35A | 4664399 | Шланг | 1 |
| 35B | 4327294 | Защитный кожух | 3 |
| 36 | 9272293 | В сборе шланг | 1 |
| 36A | 4664398 | Шланг | 1 |
| 36B | 4327294 | Защитный кожух | 3 |
| 37 | 4187308 | Уплотнительное кольцо | 4 |
| 38 | J950012 | Гайка | 1 |
| 39 | A590112 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180LC-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
