Кондиционер (2) — HITACHI ZX180LC-3-HCME

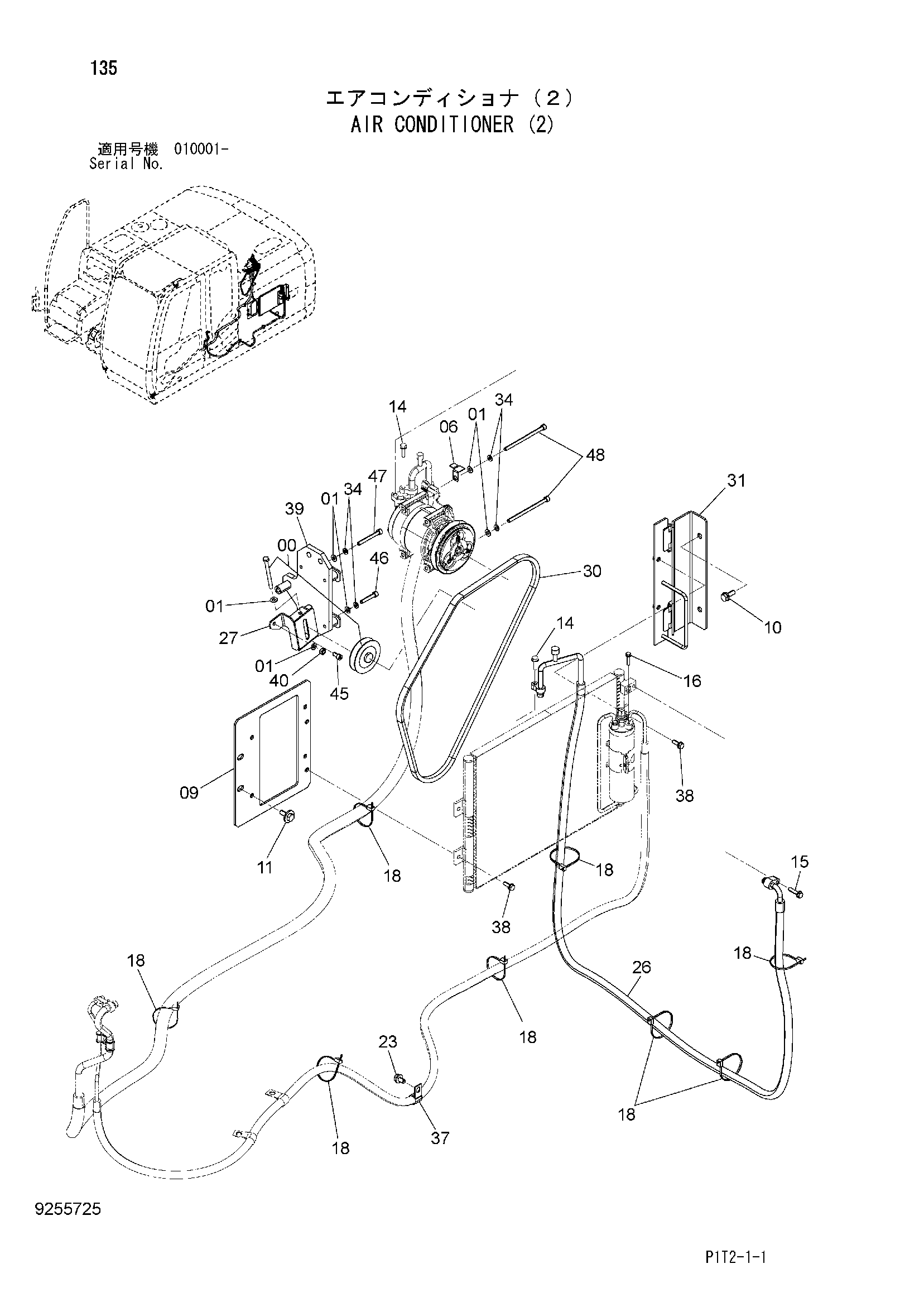

Заводская схема «Кондиционер (2)» для HITACHI ZX180LC-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4346770 | Шкив | 1 |
| 01 | A590108 | Плоская шайба | 11 |
| 06 | 4355515 | Кронштейн | 1 |
| 09 | 8102531 | Кронштейн | 1 |
| 10 | J271030 | Болт с шайбой | 2 |
| 10A | J901030 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 11 | J281030 | Болт с шайбой | 2 |
| 11A | J901030 | Болт | 1 |
| 11B | 4486055 | Шайба | 1 |
| 14 | J260830 | Болт с шайбой | 2 |
| 14A | J900830 | Болт | 1 |
| 14B | A590108 | Плоская шайба | 1 |
| 15 | J260835 | Болт с шайбой | 1 |
| 15A | J900835 | Болт | 1 |
| 15B | A590108 | Плоская шайба | 1 |
| 16 | J260630 | Болт с шайбой | 1 |
| 16A | J900630 | Болт | 1 |
| 16B | A590106 | Плоская шайба | 1 |
| 18 | 4055312 | Ленточный зажим | 8 |
| 23 | J271020 | Болт с шайбой | 1 |
| 23A | J901020 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 26 | 4643586 | Шланг | 1 |
| 27 | 8106655 | Кронштейн | 1 |
| 30 | 4343976 | Ремень V | 1 |
| 31 | 8101750 | Кронштейн | 1 |
| 34 | A590908 | Пружинная шайба | 8 |
| 37 | 4190273 | Зажим | 1 |
| 38 | J260825 | Болт с шайбой | 4 |
| 38A | J900825 | Болт | 1 |
| 38B | A590108 | Плоская шайба | 1 |
| 39 | 7051802 | Кронштейн | 1 |
| 40 | 4252898 | U-образная гайка | 1 |
| 45 | 4671065 | Болт с внутренним шестигранником | 1 |
| 46 | 4671066 | Болт с внутренним шестигранником | 2 |
| 47 | 4671067 | Болт с внутренним шестигранником | 2 |
| 48 | 4671068 | Болт с внутренним шестигранником | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180LC-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
