Вспомогательный трубопроводы (2P-BOOM) — HITACHI ZX180LC-3-HCME

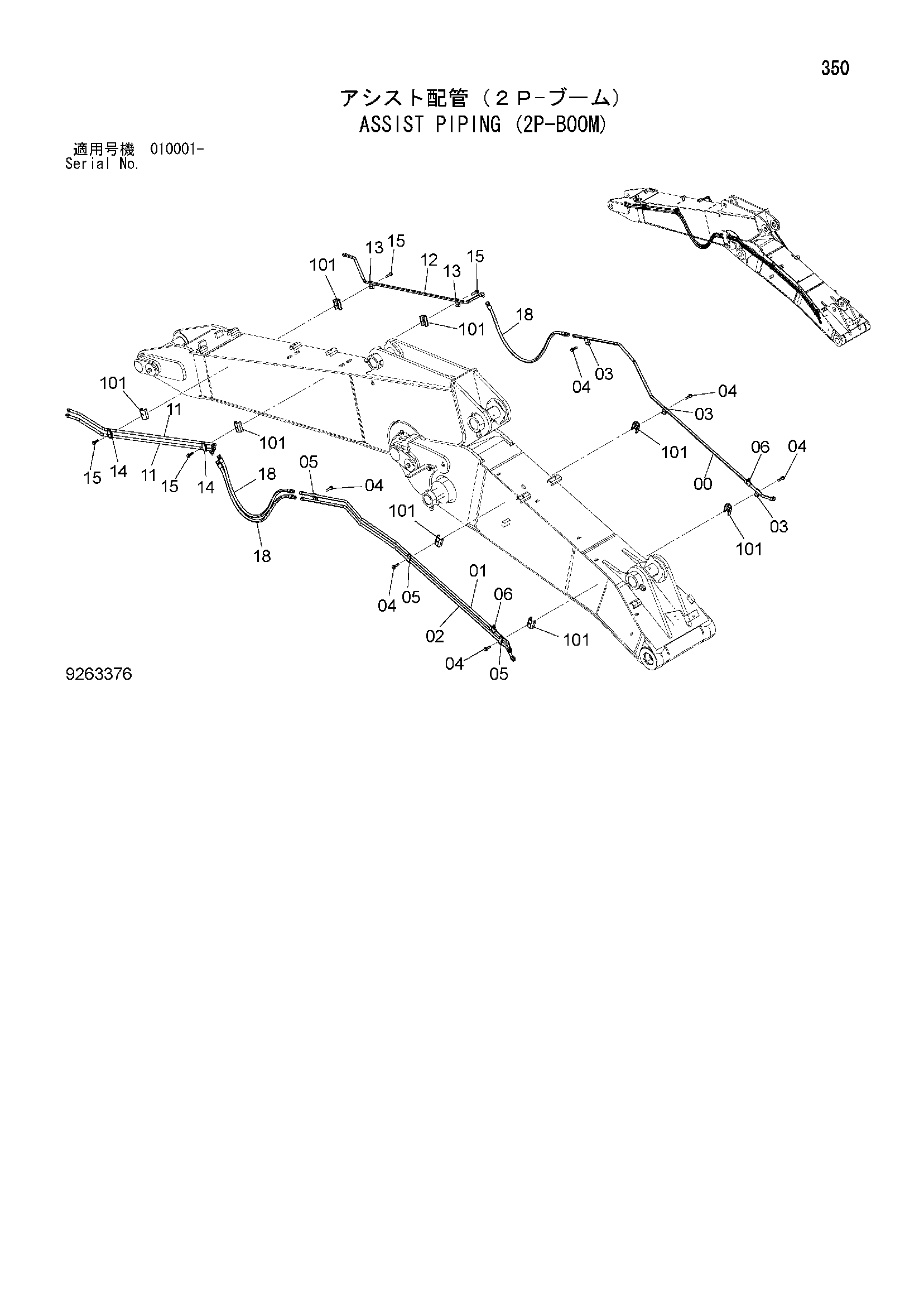

Заводская схема «Вспомогательный трубопроводы (2P-BOOM)» для HITACHI ZX180LC-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8107157 | Трубка | 1 |
| 01 | 8107158 | Трубка | 1 |
| 02 | 8107159 | Трубка | 1 |
| 03 | 4190124 | Хомут трубки | 3 |
| 04 | J271250 | Болт с шайбой | 6 |
| 04A | J901250 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 05 | 4189858 | Хомут трубки | 3 |
| 06 | 94-2023 | Пробка | 2 |
| 11 | 8110495 | Трубка | 2 |
| 12 | 8110496 | Трубка | 1 |
| 13 | 4190124 | Хомут трубки | 2 |
| 14 | 4189858 | Хомут трубки | 2 |
| 15 | J271250 | Болт с шайбой | 4 |
| 15A | J901250 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 18 | 4605158 | Шланг | 3 |
| 101 | 9765301 | Седло винта | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180LC-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
