Гидромолот, гидроножницы трубопроводы (основной)(1) — HITACHI ZX180LC-3-HCME

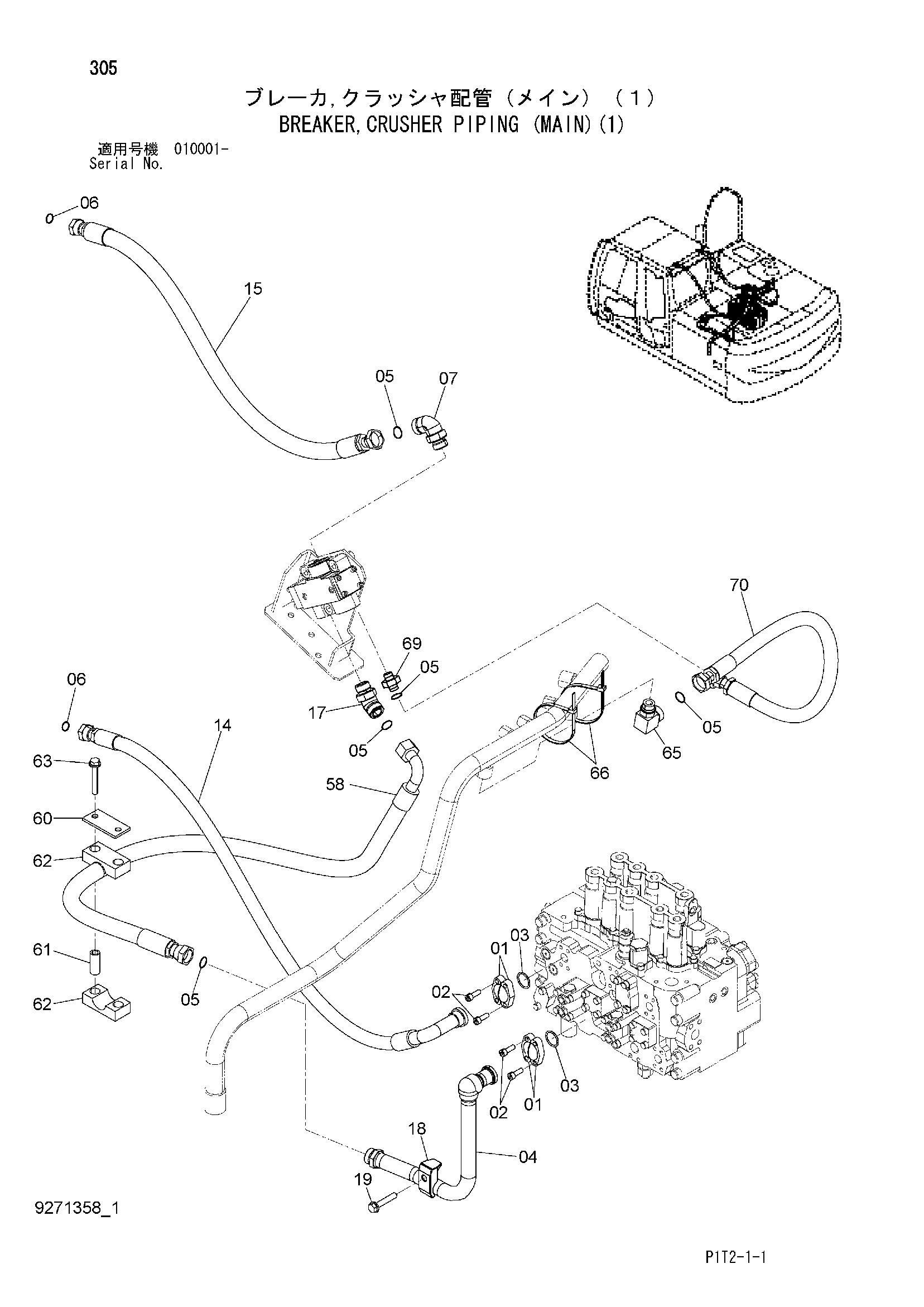

Заводская схема «Гидромолот, гидроножницы трубопроводы (основной)(1)» для HITACHI ZX180LC-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 962453 | Разъёмный фланец | 4 |
| 02 | J781030 | Болт с внутренним шестигранником | 8 |
| 03 | 966993 | Уплотнительное кольцо | 2 |
| 04 | 8108312 | Трубка | 1 |
| 05 | 4187328 | Уплотнительное кольцо | 5 |
| 06 | 4187308 | Уплотнительное кольцо | 2 |
| 07 | A853388 | Угловой штуцер | 1 |
| 07A | 4506429 | Уплотнительное кольцо | 1 |
| 14 | 9271354 | Шланг в сборе | 1 |
| 14A | 4663174 | Шланг | 1 |
| 14B | 4327294 | Защитный кожух | 2 |
| 15 | 9271357 | Шланг в сборе | 1 |
| 15A | 4663175 | Шланг | 1 |
| 15B | 4327294 | Защитный кожух | 3 |
| 17 | A853288 | Угловой штуцер | 2 |
| 17A | 4506429 | Уплотнительное кольцо | 1 |
| 18 | 4190127 | Хомут трубки | 1 |
| 19 | J271270 | Болт с шайбой | 1 |
| 19A | J901270 | Болт | 1 |
| 19B | J222012 | Шайба | 1 |
| 58 | 9234046 | Шланг в сборе | 1 |
| 58A | 4612546 | Шланг | 1 |
| 58B | 4327294 | Защитный кожух | 5 |
| 60 | 4341803 | Пластина | 1 |
| 61 | 4205614 | Проставка | 2 |
| 62 | 4341808 | Хомут шланга | 2 |
| 63 | J271285 | Болт с шайбой | 2 |
| 63A | J901285 | Болт | 1 |
| 63B | J222012 | Шайба | 1 |
| 65 | A853368 | Угловой штуцер | 1 |
| 65A | 4506424 | Уплотнительное кольцо | 1 |
| 66 | 4121859 | Ленточный зажим | 2 |
| 69 | A853188 | Адаптер | 1 |
| 70 | 9215436 | Шланг в сборе | 1 |
| 70A | 4380426 | Шланг | 1 |
| 70B | 4327294 | Защитный кожух | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180LC-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
