Шланг защита от разрыва клапан трубопроводы 2 (рукоять)(ISO специальное исполнение.) — HITACHI ZX180LC-3-HCME

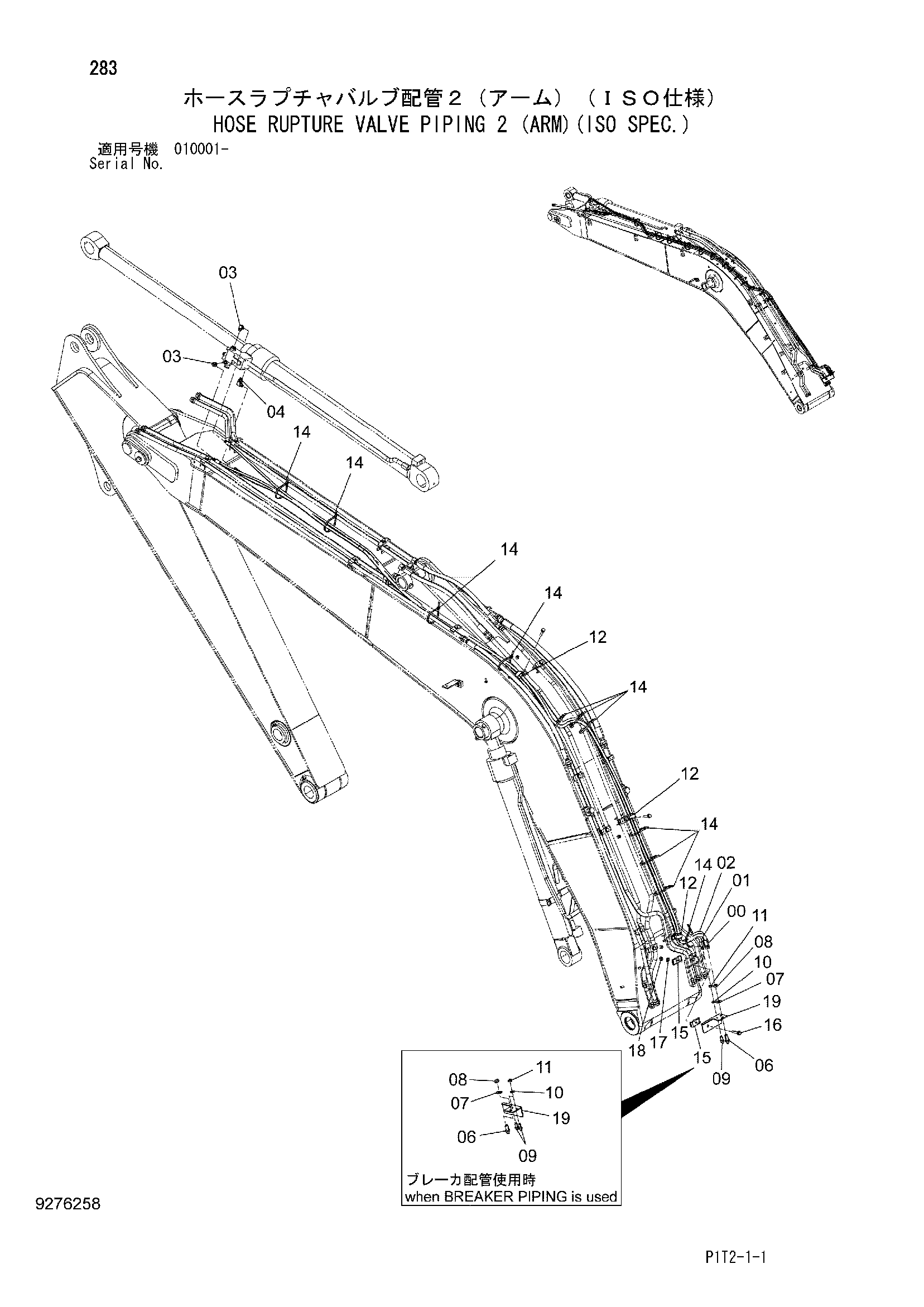

Заводская схема «Шланг защита от разрыва клапан трубопроводы 2 (рукоять)(ISO специальное исполнение.)» для HITACHI ZX180LC-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9270221 | В сборе шланг | 1 |
| 00A | 4661763 | Шланг | 1 |
| 00B | 4327293 | Защитный кожух | 18 |
| 01 | 9270214 | В сборе шланг | 1 |
| 01A | 4661768 | Шланг | 1 |
| 01B | 4327293 | Защитный кожух | 15 |
| 02 | 9270213 | В сборе шланг | 1 |
| 02A | 4661767 | Шланг | 1 |
| 02B | 4327293 | Защитный кожух | 15 |
| 03 | A852323 | Угловой штуцер | 2 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | A852344 | Угловой штуцер | 1 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | 4315207 | Адаптер | 1 |
| 07 | A590120 | Плоская шайба | 1 |
| 08 | 4316589 | Гайка | 1 |
| 09 | 4202532 | Адаптер | 2 |
| 10 | A590116 | Плоская шайба | 2 |
| 11 | 4202531 | Гайка | 2 |
| 12 | 4190291 | Зажим | 3 |
| 14 | 4121859 | Ленточный зажим | 11 |
| 15 | 4189859 | Хомут трубки | 2 |
| 16 | J271270 | Болт с шайбой | 1 |
| 16A | J901270 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 17 | A590112 | Плоская шайба | 1 |
| 18 | J950012 | Гайка | 1 |
| 19 | 9767853 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180LC-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
