Крышка (5) — HITACHI ZX180LC-3-AMS

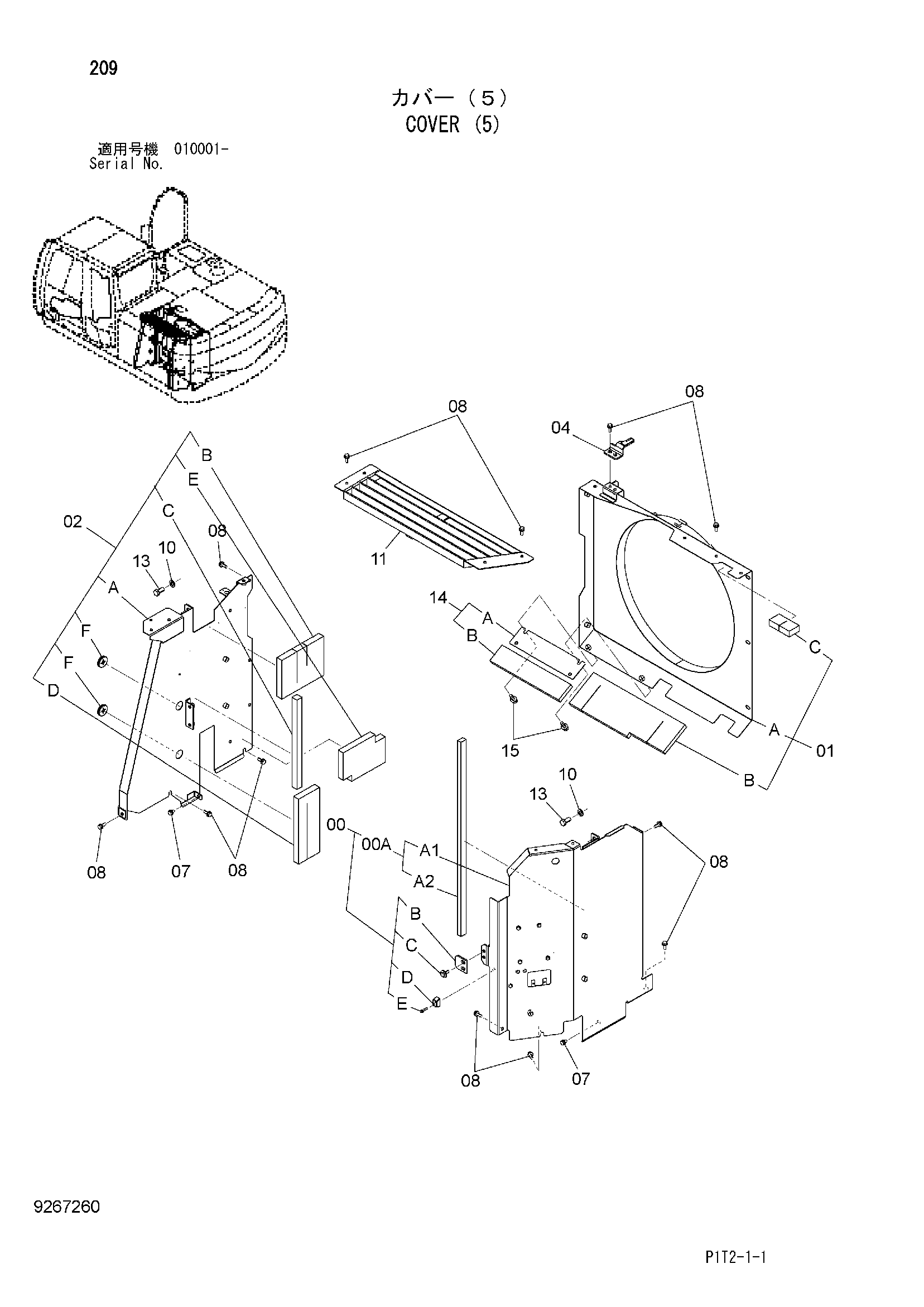

Заводская схема «Крышка (5)» для HITACHI ZX180LC-3-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9267329 | Крышка | 1 |
| 00A | 8105311 | Крышка | 1 |
| 00A1 | 6024694 | Крышка | 1 |
| 00A2 | 4639287 | Резиновая прокладка | 1 |
| 00B | 4638905 | Ограничитель | 1 |
| 00C | J281030 | Болт с шайбой | 2 |
| 00C1 | J901030 | Болт | 1 |
| 00C2 | 4486055 | Шайба | 1 |
| 00D | 4652573 | Ограничитель | 1 |
| 00E | J260635 | Болт с шайбой | 2 |
| 00E1 | J900635 | Болт | 1 |
| 00E2 | A590106 | Плоская шайба | 1 |
| 01 | 9766220 | Крышка | 1 |
| 01A | 6024697 | Крышка | 1 |
| 01B | 4655671 | Резиновая прокладка | 1 |
| 01C | 4655672 | Резиновая прокладка | 1 |
| 02 | 8105308 | Крышка | 1 |
| 02A | 6024702 | Крышка | 1 |
| 02B | 4655780 | Резиновая прокладка | 1 |
| 02C | 4655781 | Резиновая прокладка | 1 |
| 02D | 4655779 | Резиновая прокладка | 1 |
| 02E | 4658602 | Резиновая прокладка | 1 |
| 02F | 4652143 | Резиновая втулка | 2 |
| 04 | 9765603 | Ограничитель | 1 |
| 07 | J271020 | Болт с шайбой | 2 |
| 07A | J901020 | Болт | 1 |
| 07B | J222020 | Шайба | 1 |
| 08 | J271030 | Болт с шайбой | 18 |
| 08A | J901030 | Болт | 1 |
| 08B | J222020 | Шайба | 1 |
| 10 | A590116 | Плоская шайба | 2 |
| 11 | 7051667 | Крышка | 1 |
| 13 | J921635 | Болт | 2 |
| 14 | 9768299 | Крышка | 1 |
| 14A | 4673572 | Крышка | 1 |
| 14B | 4673573 | Резиновая прокладка | 1 |
| 15 | J281030 | Болт с шайбой | 2 |
| 15A | J901030 | Болт | 1 |
| 15B | 4249324 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180LC-3-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
