Всасывающие трубопроводы — HITACHI ZX180LC-3-AMS

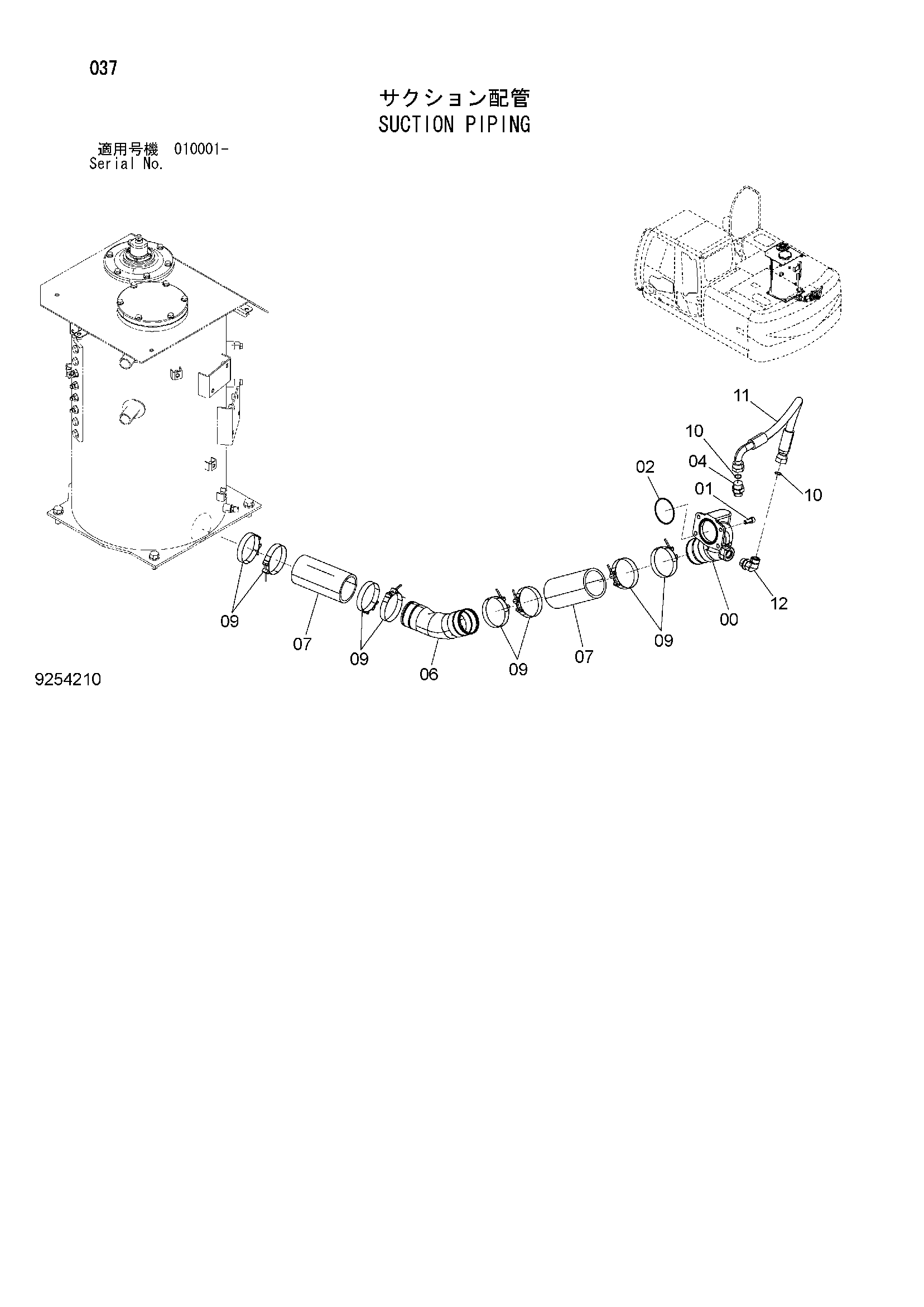

Заводская схема «Всасывающие трубопроводы» для HITACHI ZX180LC-3-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 2052673 | Коллектор SUC. | 1 |
| 01 | J781230 | Болт с внутренним шестигранником | 4 |
| 02 | A811085 | Уплотнительное кольцо | 1 |
| 04 | A853166 | Адаптер | 1 |
| 04A | 4506424 | Уплотнительное кольцо | 1 |
| 06 | 3106163 | Всасывающая трубка | 1 |
| 07 | 4348414 | Резиновый шланг | 2 |
| 09 | 4283535 | Хомут шланга | 8 |
| 10 | 4187308 | Уплотнительное кольцо | 2 |
| 11 | 4644625 | Шланг | 1 |
| 12 | A853366 | Угловой штуцер | 1 |
| 12A | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180LC-3-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
