Гидроцилиндр. позиционирование (с шланг защита от разрыва клапан)[EU] — HITACHI ZX180LC-3-AMS
Заводская схема «Гидроцилиндр. позиционирование (с шланг защита от разрыва клапан)[EU]» для HITACHI ZX180LC-3-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.

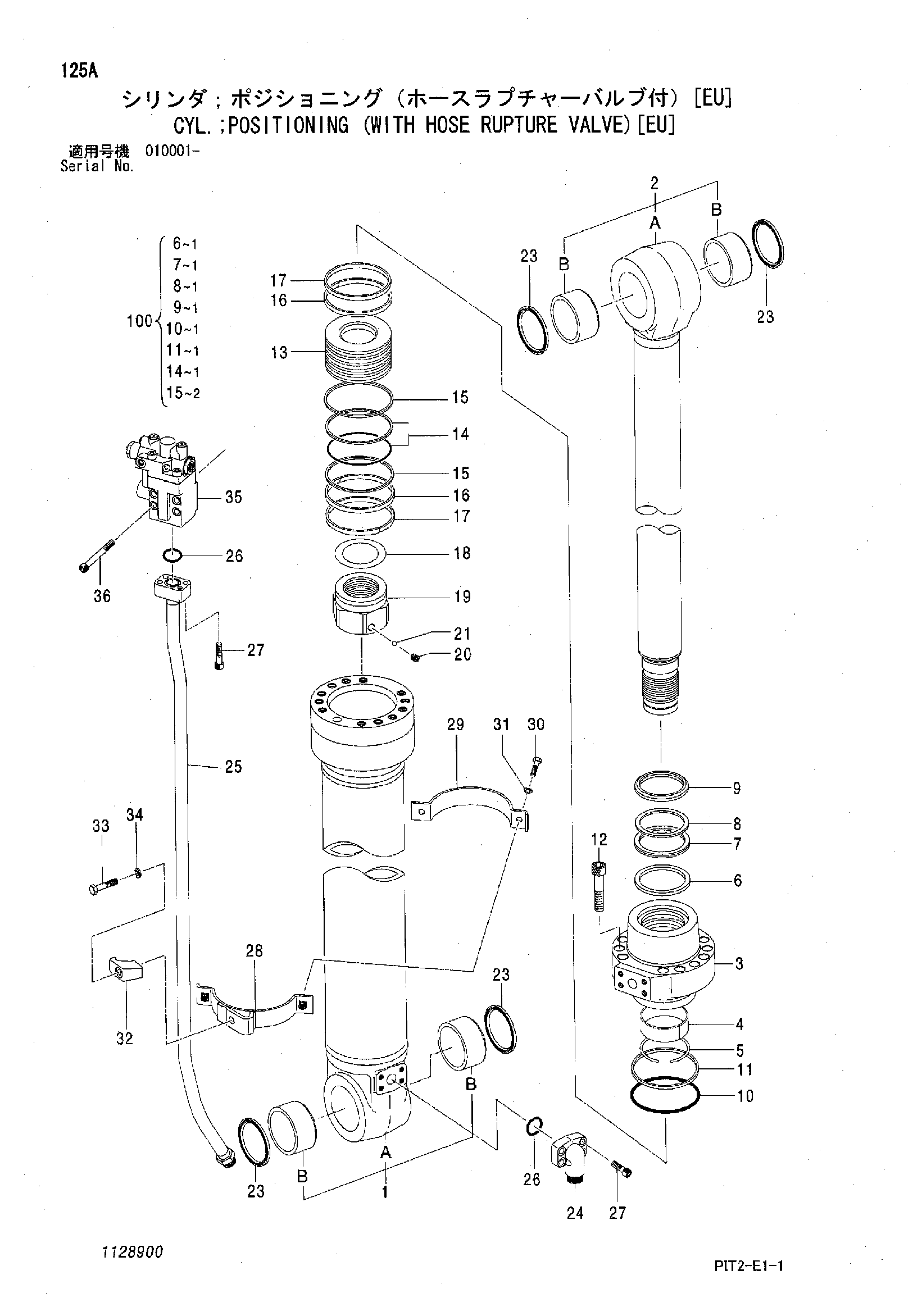

![Схема Гидроцилиндр. позиционирование (с шланг защита от разрыва клапан)[EU] HITACHI ZX180LC-3-AMS](/catalog-drawings/7a/7ab11134-5de4-4099-bcdd-b4bd659c05c4.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4661837 | Гидроцилиндр. позиционирование | 1 | |
| 1 | 1128801 | Труба гидроцилиндра в сборе | 1 |
| 1B | 4397790 | Втулка пальца | 2 |
| 2 | 0871803 | Шток поршня в сборе | 1 |
| 2B | 4397790 | Втулка пальца | 2 |
| 3 | 0867305 | Головка гидроцилиндра | 1 |
| 4 | 0836104 | Втулка | 1 |
| 5 | 0208504 | Стопорное кольцо | 1 |
| 6 | 0836115 | Кольцо буффер | 1 |
| 7 | 0836114 | У-ринг | 1 |
| 8 | 0836107 | Опорное кольцо | 1 |
| 9 | 0807904 | Грязесъёмное кольцо | 1 |
| 10 | A811145 | Уплотнительное кольцо | 1 |
| 11 | 0482606 | Опорное кольцо | 1 |
| 12 | 0714306 | Болт с внутренним шестигранником | 12 |
| 13 | 0867306 | Поршень | 1 |
| 14 | 0237218 | Уплотнительное кольцо | 1 |
| 15 | 0482609 | Опорное кольцо | 2 |
| 16 | 1102003 | Направляющее кольцо | 2 |
| 17 | 0237220 | Направляющее кольцо | 2 |
| 18 | 0373414 | Регулировочная шайба | 1 |
| 19 | 0867308 | Гайка | 1 |
| 20 | 0352715 | Установочный винт | 1 |
| 21 | 0104404 | Шарик | 1 |
| 23 | 4067901 | Пылезащитное уплотнение | 4 |
| 24 | 0899203 | Соединение | 1 |
| 25 | 4664276 | Трубка | 1 |
| 26 | 984614 | Уплотнительное кольцо | 2 |
| 27 | M341236 | Болт с внутренним шестигранником | 8 |
| 28-34 | 0867313 | Комплект лента | 1 |
| 28 | 0867314 | Лента | 1 |
| 29 | 0387311 | Лента | 1 |
| 30 | J901035 | Болт | 2 |
| 31 | A590910 | Шайба | 2 |
| 32 | 0309021 | Держатель | 1 |
| 33 | 0667013 | Болт | 1 |
| 34 | 0208516 | Пружинная шайба | 1 |
| 35 | 4661601 | Удерживающий клапан | 1 |
| 36 | 0148804 | Болт с внутренним шестигранником | 4 |
| 100 | 4655757 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180LC-3-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
