Гидромолот гидроножницы пипиннг (2P-BOOM) — HITACHI ZX180LC-3-AMS

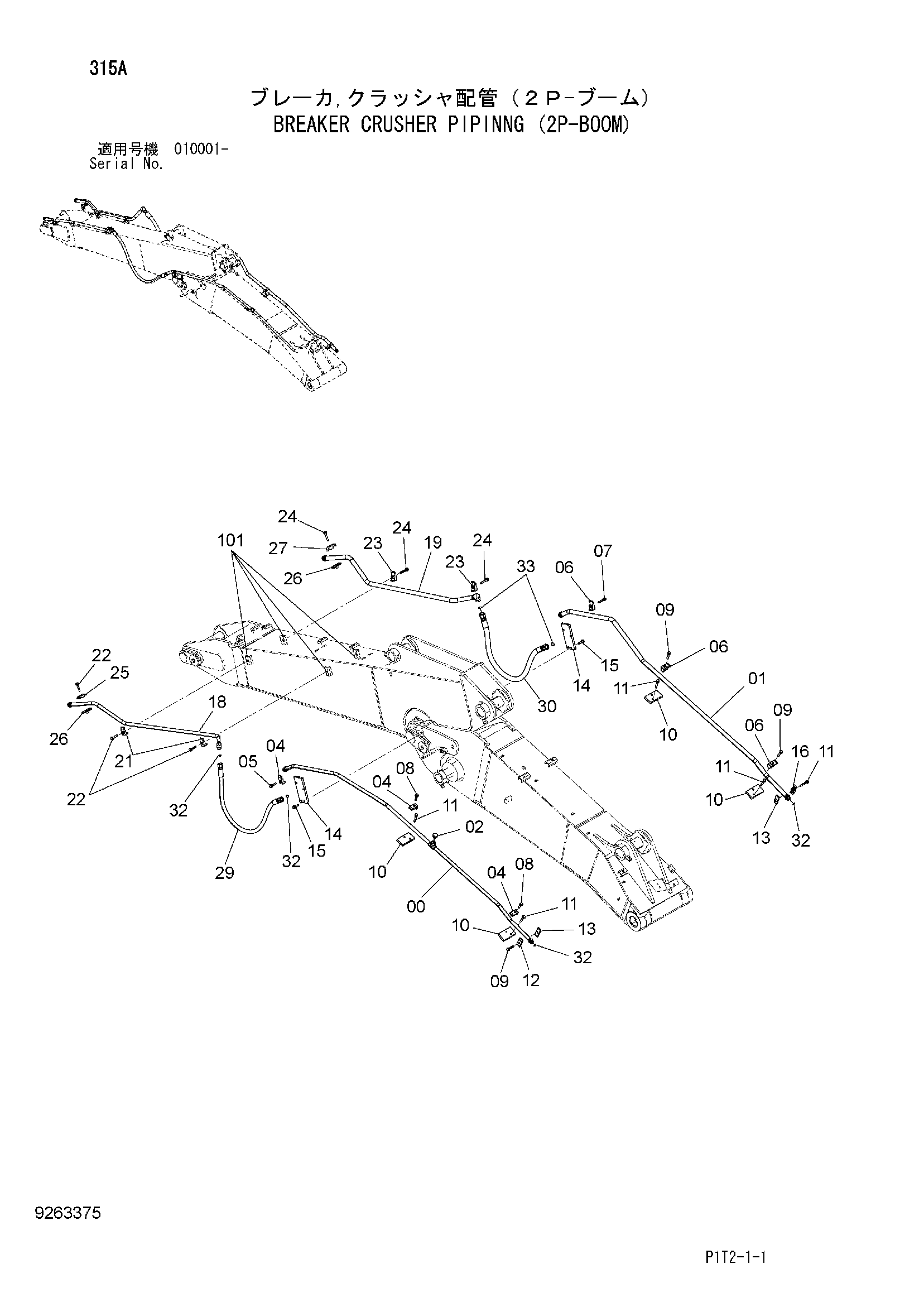

Заводская схема «Гидромолот гидроножницы пипиннг (2P-BOOM)» для HITACHI ZX180LC-3-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8107152 | Трубка | 1 |
| 01 | 8107153 | Трубка | 1 |
| 02 | A885006 | Пробка | 1 |
| 02A | 4506424 | Уплотнительное кольцо | 1 |
| 04 | 4190126 | Хомут трубки | 3 |
| 05 | J271260 | Болт с шайбой | 1 |
| 05A | J901260 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 06 | 4190127 | Хомут трубки | 3 |
| 07 | J271270 | Болт с шайбой | 1 |
| 07A | J901270 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 08 | J271255 | Болт с шайбой | 2 |
| 08A | J901255 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 09 | J271265 | Болт с шайбой | 3 |
| 09A | J901265 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 10 | 4601862 | Кронштейн | 4 |
| 11 | J271280 | Болт с шайбой | 5 |
| 11A | J901280 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 12 | 4189859 | Хомут трубки | 1 |
| 13 | 9766211 | Седло винта | 2 |
| 14 | 4663099 | Кронштейн | 2 |
| 15 | J271250 | Болт с шайбой | 4 |
| 15A | J901250 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 16 | 4153488 | Хомут трубки | 1 |
| 18 | 8110493 | Трубка | 1 |
| 19 | 8110494 | Трубка | 1 |
| 21 | 4190126 | Хомут трубки | 2 |
| 22 | J271265 | Болт с шайбой | 3 |
| 22A | J901265 | Болт | 1 |
| 22B | J222012 | Шайба | 1 |
| 23 | 4190127 | Хомут трубки | 2 |
| 24 | J271275 | Болт с шайбой | 3 |
| 24A | J901275 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
| 25 | 4189859 | Хомут трубки | 1 |
| 26 | 9766211 | Седло винта | 2 |
| 27 | 4153488 | Хомут трубки | 1 |
| 29 | 4639401 | Шланг | 1 |
| 30 | 4643874 | Шланг | 1 |
| 32 | 4187308 | Уплотнительное кольцо | 4 |
| 33 | 4187328 | Уплотнительное кольцо | 2 |
| 101 | 9765301 | Седло винта | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180LC-3-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
